Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 5E-1 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 5E-1 — реле давления — 84444250

MPN / артикул: 84444250
Kromschroder

Реле давления воздуха: диапазон настройки: 0.4-5 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444250
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Электрическое подключение: FASTON 6.3х0.8 мм · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление

Документация для оборудования3 материалов; язык и редакция указаны отдельно

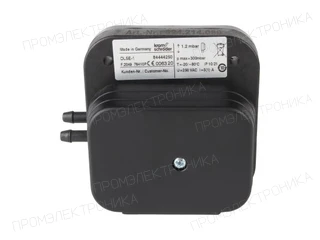

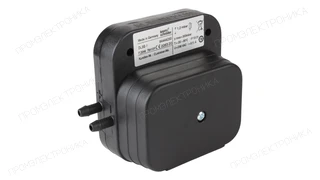

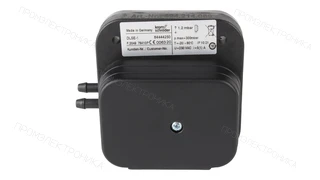

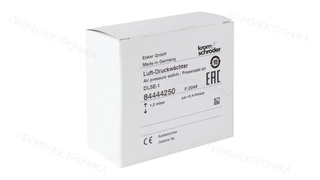

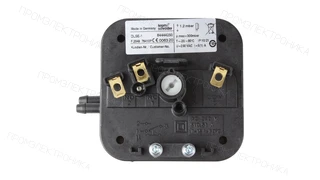

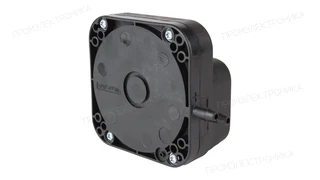

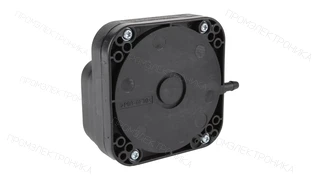

Фото товара

Kromschroder DL 5E-1 — реле давления — 84444250

1 / 8

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 5E-1 — реле давления — 84444250

Реле давления воздуха: диапазон настройки: 0.4-5 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Параметры исполнения

Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
Максимальное рабочее давление
300 мбар
Рабочая среда
воздух, нейтральные газы
Для контроля
избыточного давления / дифференциального давления / давления разряжения
Электрическое подключение
Через штекеры AMP
Степень защиты
IP21
Рабочая температура окр. среды
от -20 до 80 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444250 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444250, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Бренд не указан
Q113
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Параметры

Технические характеристики

Вес, кг
0.11
Ширина, см
4.1
Высота, см
7.6
Длина, см
9.6
Степень защиты
IP21
Рабочая температура окр. среды
от -20 до 80 °C
Диапазон срабатывания
от 0,25 до 0,4 мбар
Максимальное рабочее давление
300 мбар
Код производителя
84444250
Для контроля
избыточного давления / дифференциального давления / давления разряжения
Рабочая среда
воздух, нейтральные газы
Принцип работы
дифференциальный
Типообозначение
DL 5E-1
Серия
DL
Код ТН ВЭД
85365080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
Корпус
Со штуцером для трубки и регулировочным винтом
Электрическое подключение
Через штекеры AMP
Единица продажи
шт
MPN / артикул
84444250
Точное исполнение

Как выбрать эту модель

DL 5E-1

Артикул 84444250. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DL Тип
Реле давления воздуха
5 Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
E Корпус
Со штуцером для трубки и регулировочным винтом
-1 Электрическое подключение
Через штекеры AMP

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444250

DL 1E-1

84444010
Отличий: 1
Диапазон настройки
Эта модель · 844442500.4-5 мбар; допускается применение как реле давления специального исполнения
844440100.2-1 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и регулировочным винтом
Электрическое подключение
Через штекеры AMP
Сравнение с 84444250

DL 2E-1

84444150
Отличий: 1
Диапазон настройки
Эта модель · 844442500.4-5 мбар; допускается применение как реле давления специального исполнения
844441500.2-2 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и регулировочным винтом
Электрическое подключение
Через штекеры AMP
Сравнение с 84444250

DL 4E-1

84444180
Отличий: 1
Диапазон настройки
Эта модель · 844442500.4-5 мбар; допускается применение как реле давления специального исполнения
844441800.5-4 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и регулировочным винтом
Электрическое подключение
Через штекеры AMP
Обслуживание

Запчасти по Part Detective

Перечень для артикула 84444250: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E4935 · Позиций: 4

DL 5E-1

Схема запчастей E4935: Ersatzteile DL..E (alt)
E4935 · Ersatzteile DL..E (alt). Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1
  4. Поз.4Кол-во2

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

DL 1-50E (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-17
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL 1-50E (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
