Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 2E-1 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 2E-1 — реле давления — 84444150

MPN / артикул: 84444150
Kromschroder

Реле давления воздуха: диапазон настройки: 0.2-2 мбар; электрическое подключение: Через штекеры AMP.

Производитель реле давленияKromschroder
MPN / артикул84444150
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Производитель реле давления: Kromschroder

Документация для оборудования5 материалов; язык и редакция указаны отдельно

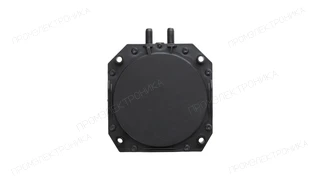

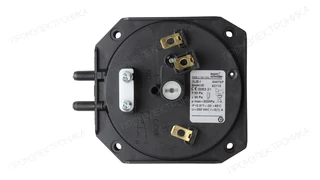

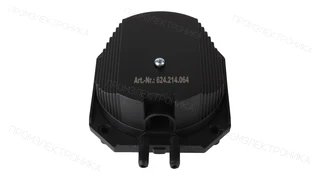

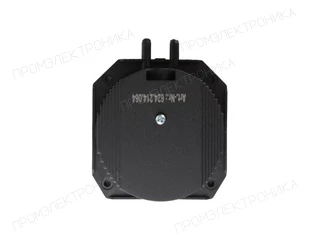

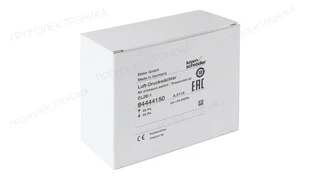

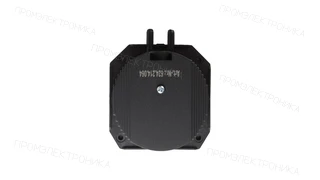

Фото товара

Kromschroder DL 2E-1 — реле давления — 84444150

1 / 7

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 2E-1 — реле давления — 84444150

Реле давления воздуха: диапазон настройки: 0.2-2 мбар; электрическое подключение: Через штекеры AMP.

Параметры исполнения

Диапазон настройки
0.2-2 мбар
Электрическое подключение
Через штекеры AMP
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444150 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444150, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.08
Ширина, см
7.4
Высота, см
4.5
Длина, см
8.4
Рабочая температура окр. среды
от -20 до 85 °C
Диапазон срабатывания
от 0,15 до 0,25 мбар
Максимальное рабочее давление
50 мбар
Заводская установка
0,4 мбар
Код производителя
84444150
Рабочая среда
нейтральные газы, воздух
Для контроля
избыточного давления, давления разряжения, дифференциального давления
Степень защиты
IP42
Типообозначение
DL 2E-1
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.2-2 мбар
Корпус
Со штуцером для трубки и регулировочным винтом
Электрическое подключение
Через штекеры AMP
Единица продажи
шт
MPN / артикул
84444150
Точное исполнение

Как выбрать эту модель

DL 2E-1

Артикул 84444150. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 4 параметров
DL Тип
Реле давления воздуха
2 Диапазон настройки
0.2-2 мбар
E Корпус
Со штуцером для трубки и регулировочным винтом
-1 Электрическое подключение
Через штекеры AMP

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444150

DL 1E-1

84444010
Отличий: 1
Диапазон настройки
Эта модель · 844441500.2-2 мбар
844440100.2-1 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и регулировочным винтом
Электрическое подключение
Через штекеры AMP
Сравнение с 84444150

DL 4E-1

84444180
Отличий: 1
Диапазон настройки
Эта модель · 844441500.2-2 мбар
844441800.5-4 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и регулировочным винтом
Электрическое подключение
Через штекеры AMP
Сравнение с 84444150

DL 35E-1

84444190
Отличий: 1
Диапазон настройки
Эта модель · 844441500.2-2 мбар
8444419012-35 мбар
Совпадающие параметры · 3
Тип
Реле давления воздуха
Корпус
Со штуцером для трубки и регулировочным винтом
Электрическое подключение
Через штекеры AMP
Обслуживание

Запчасти по Part Detective

Перечень для артикула 84444150: 1 вариант схемы. Позиция и количество приведены по каталогу запасных частей производителя.

Сверьте конструктивную редакцию с шильдиком и паспортом. Перечень запчастей может включать сервисные комплекты и принадлежности; он не подтверждает фактическую комплектацию конкретного экземпляра.

Редакция: не обозначена производителемСхема E5085 · Позиций: 4

DL 2E-1

Схема запчастей E5085: Ersatzteile DL..E (neu)
E5085 · Ersatzteile DL..E (neu). Нажмите на схему, чтобы увеличить.
  1. Поз.1Кол-во1
  2. Поз.2Кол-во1
  3. Поз.3Кол-во1
  4. Поз.4Кол-во2

Состав проверен 07.10.2026. Цены и условия поставки деталей указаны в их карточках или уточняются по запросу.

Материалы

Документация

DL 1-50E (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-17
DL 2E, DL 4E, DL 14E, DL 35E (RU)RU · Документ — проверьте исполнение · ред. 04-23 · 2023-04-17
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL 1-50E (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL 2E, DL 4E, DL 14E, DL 35E (EN)EN · Документ — проверьте исполнение · ред. 04-23 · 2023-04-17
