Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IC 50-30W20TR10 · 3D-модель
Kromschroder · Сервоприводы

Kromschroder IC 50-30W20TR10 — исполнительный механизм — 74215214

MPN / артикул: 74215214
Kromschroder

Kromschroder IC 50-30W20TR10 — исполнительный механизм — 74215214. напряжение питания — 230 В AC, 50/60 Гц; электропитание — 220 В; крутящий момент — 20 Н·м; крутящий момент — 20 Н·м. Цена и срок поставки по запросу.

Производитель сервоприводаKromschroder
MPN / артикул74215214
РазделСервоприводы
Единицашт

Серия: IC · Модельный ряд: IC 50 · Тип оборудования или детали: Сервопривод · Вид изделия: Устройство · Страна происхождения: Германия · Назначение заслонки: Для воздушных заслонок · Степень защиты: IP65 · Производитель сервопривода: Kromschroder

Документация для оборудования6 материалов; язык и редакция указаны отдельно

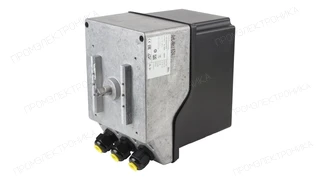

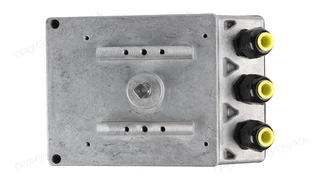

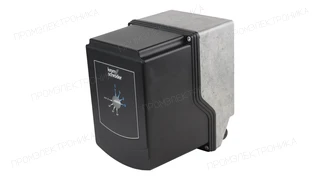

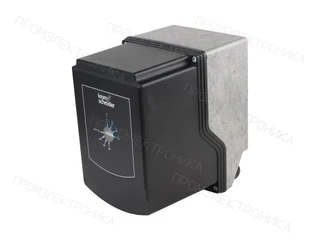

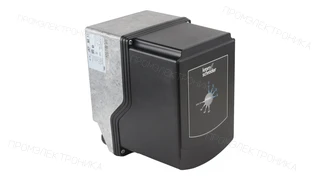

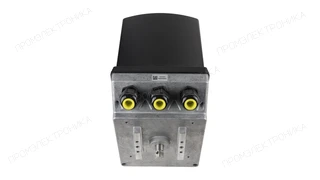

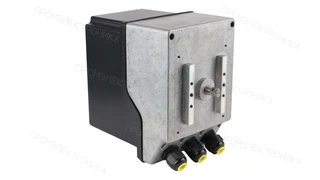

Фото товара

Kromschroder IC 50-30W20TR10 — исполнительный механизм — 74215214

1 / 9

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder IC 50-30W20TR10 — исполнительный механизм — 74215214: назначение и исполнение

Kromschroder IC 50-30W20TR10 — исполнительный механизм — 74215214 — исполнительный механизм для позиционирования регулирующего органа горелки. Подбор выполняют по полной маркировке изделия и схеме оборудования.

Производитель сервопривода: Kromschroder.

Параметры исполнения 74215214

Данные для выбора приведены для этой карточки. Частоту сети, схему управления и комплектность сверяют по полному исполнению.

  • Напряжение питания: 230 В AC, 50/60 Гц
  • Электропитание: 220 В
  • Крутящий момент: 20 Н·м
  • Крутящий момент: 20 Н·м
  • Время открытия на 90°: 30 с
  • Управление: Трёхпозиционное шаговое управление
  • Степень защиты: IP65

Подбор и заказ

В запросе укажите mpn / артикул 74215214, количество и модель горелки. Для замены дополнительно проверяют направление вращения, рабочий угол, момент, время хода, питание, управление, обратную связь, вал и крепление.

Принадлежность к одной серии или совпадение OEM-обозначения не подтверждают взаимозаменяемость. Цена, наличие и срок поставки подтверждаются по запросу.

Перед заказом проверьте артикул 74215214, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Kromschroder
16302411
Обозначения помогают найти сервопривод и сверить маркировку. Перед заменой проверьте полную модель, питание, управление, крутящий момент, время поворота, вал, крепление и точное исполнение горелки. Список обозначений не подтверждает взаимозаменяемость.
Параметры

Технические характеристики

Степень защиты
IP65
Крутящий момент
20 Н·м
Время открытия на 90°
30 с
Вид заслонки
воздух
Тип
Сервопривод
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
20 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Единица продажи
шт
MPN / артикул
74215214
Точное исполнение

Как выбрать эту модель

IC 50-30W20TR10

Артикул 74215214. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
IC Тип
Сервопривод
50 Серия
50, с увеличенным крутящим моментом
-30 Время хода
30 с/90°
W Напряжение питания
230 В~, 50/60 Гц
20 Крутящий момент
20 Н·м
T Управление
Трёхпозиционное шаговое управление
R10 Потенциометр обратной связи
1000 Ом

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 74215214

IC 50-30Q20TR10

74215219
Отличий: 1
Напряжение питания
Эта модель · 74215214230 В~, 50/60 Гц
74215219120 В~, 50/60 Гц
Совпадающие параметры · 6
Тип
Сервопривод
Серия
50, с увеличенным крутящим моментом
Время хода
30 с/90°
Крутящий момент
20 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Сравнение с 74215214

IC 50-30H20TR10

74215224
Отличий: 1
Напряжение питания
Эта модель · 74215214230 В~, 50/60 Гц
7421522424 В~, 50/60 Гц
Совпадающие параметры · 6
Тип
Сервопривод
Серия
50, с увеличенным крутящим моментом
Время хода
30 с/90°
Крутящий момент
20 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Сравнение с 74215214

IC 50-03W3TR10

74215211
Отличий: 2
Время хода
Эта модель · 7421521430 с/90°
742152113 с/90°
Крутящий момент
Эта модель · 7421521420 Н·м
742152113 Н·м
Совпадающие параметры · 5
Тип
Сервопривод
Серия
50, с увеличенным крутящим моментом
Напряжение питания
230 В~, 50/60 Гц
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 74215214 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

IC 50 (RU)RU · Документ серии — проверьте исполнение · ред. 03-26 · 2026-07-01
EAC Declaration IC20, IC30, IC40, IC50 (RU)RU · Документ серии — проверьте исполнение · ред. 00 · 2024-10-21
IC 50 (EN)EN · Документ серии — проверьте исполнение · ред. 03-26 · 2026-07-01
IC 20, IC 30, IC 50 (EN)EN · Документ серии — проверьте исполнение · ред. 05-26 · 2026-06-02
IC40, IC50, IC20 (CSA Standard) (DE, EN)EN · Документ серии — проверьте исполнение · ред. 03 · 2025-06-30
IC 50 (K OS Konformitätserklärung) (DE, EN)EN · Документ серии — проверьте исполнение · ред. 02 · 2019-05-03
