Назначение и применение

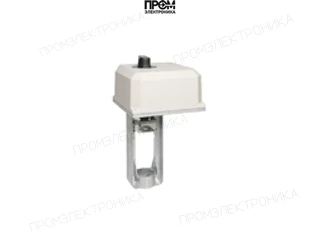

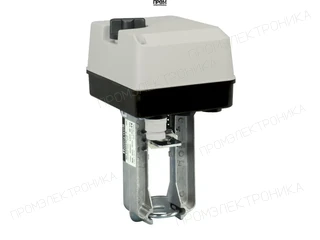

Линейный электропривод Honeywell ML7421A3004 предназначен для перемещения штока регулирующего клапана в системах отопления, вентиляции и кондиционирования. Исполнительный механизм управляется аналоговой командой регулятора. Точное исполнение определяет питание, усилие, рабочий ход и время перемещения. Привод устанавливают на регулирующей арматуре узлов отопления, водяных калориферов приточных установок, охладителей и теплообменников. Он изменяет положение затвора, а расход и тепловую мощность определяет клапан совместно с регулятором. В двухходовом узле регулируется проход среды; в трёхходовом — соотношение потоков либо распределение по ветвям. Привод работает в составе контура регулирования температуры, управляемого контроллером установки.
Особенности исполнения
Вращение двигателя преобразуется редуктором в поступательное движение. Штатное соединение передаёт усилие штоку клапана без отдельной рычажной передачи. Ограничение усилия и отключение в конечной точке защищают механизм при достижении рабочего положения. Электронный позиционер сопоставляет входной сигнал с положением штока; направление действия и диапазон команды выбирают при настройке. Аналоговая обратная связь используется для отображения положения в системе автоматизации. Для пусконаладки предусмотрено ручное позиционирование при отключённом электрическом питании. После восстановления автоматического управления проверяют освобождение ручного механизма. Параметры ML7421A3004: напряжение питания: 24 Vac; степень защиты: IP54; время перемещения: 1.9 min; входной управляющий сигнал: 0/2...10 V; 0/4...20 mA; действие при отключении питания: Fail in place; концевые выключатели: Force-limiting; максимальная температура окружающей среды: 50 °C; максимальная температура хранения и перевозки: 70 °C.
Совместимое оборудование
Для хода 20 мм указаны DE/DI и XE/XI DN25–50, DF-B-CI DN15–80, DF-D DN15–65, XF-B DN32–80 и XF-A DN40–80. Для DE/DI и XE/XI DN15–20 таблица требует привод 600 Н, поэтому эти диаметры не включают в сочетание с данным исполнением 1800 Н. Допустимый перепад давления проверяют для полного корпуса и DN; общего названия клапана для подбора недостаточно.
Место установки и монтаж
Монтаж выполняют непосредственно на клапане: опору привода фиксируют на его горловине, а шток соединяют штатным захватом. Ось движения должна совпадать с осью штока клапана. Над корпусом оставляют место для снятия крышки и доступа к клеммам; возле трубопровода — пространство для обслуживания соединения. Проводку подводят через предусмотренные вводы. Допустимую температуру среды оценивают вместе с нагревом зоны установки, а при необходимости применяют указанный для клапана высокотемпературный комплект.
Запчасти и принадлежности
Для серии предусмотрен блок вспомогательных переключателей 43191680-002. Высокотемпературные комплекты 43196000-001, -002 и -038 применяют только для сочетаний клапанов, перечисленных в таблице производителя. Блоки сигнализации относятся к принадлежностям привода, а уплотнения и затвор — к ремонтным частям клапана. Коды внутренних деталей исполнительного механизма в паспорте не перечислены.
Проверка работы
При вводе в работу проверяют оба направления перемещения, крайние положения и связь сигнала регулятора с открытием конкретного порта клапана. Для трёхходовой арматуры фиксируют положение каналов A, B и AB. Полный ход должен соответствовать ходу клапана, а усилие — табличному допустимому перепаду давления для его диаметра. Электрический привод не изменяет паспортные ограничения корпуса клапана по среде, давлению и температуре. Доступ к ручному управлению и возможность снять привод предусматривают уже при размещении узла.
Перед заказом проверьте артикул ML7421A3004, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
