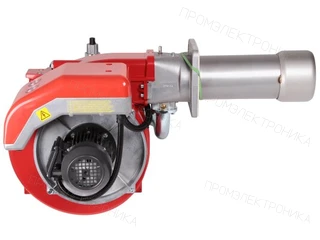

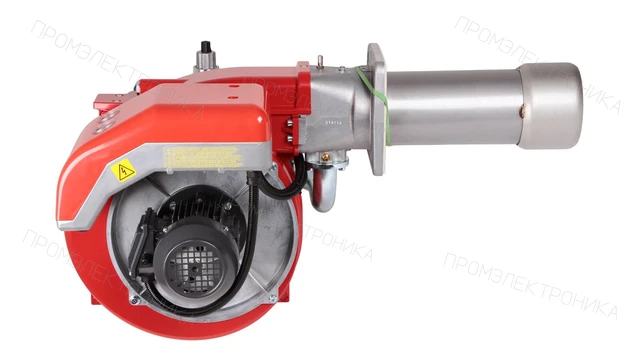

Газовая горелка FBR GAS XP 60/2 CE TC EVO + R. CE D1"1/2-S

Газовая горелка FBR GAS XP 60/2 CE TC EVO + R. CE D1"1/2-S: техническое описание

Газовая горелка FBR GAS XP 60/2 CE TC EVO + R. CE D1"1/2-S — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 116 до 630 кВт; противодавление — от -0,1 до 9 мбар; расход газа — от 23,4 до 52,6 Нм³/ч; давление газа перед рампой — от 5,2 до 29,3 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 250 мм; диаметр пламенной трубы — 150 мм; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В / 380 В; потребляемая мощность — 935 Вт; температура окружающей среды — от -15 до 70 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 740 Вт.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — FBR; артикул или обозначение — 002357R057035. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
