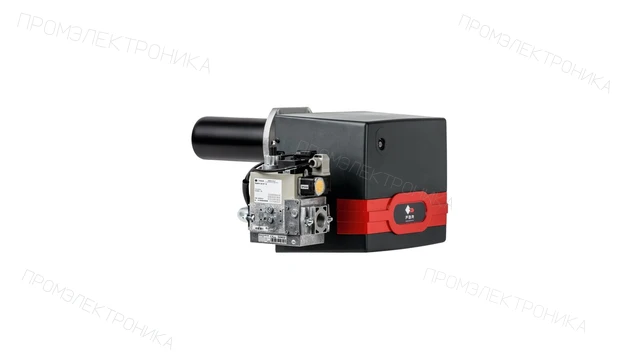

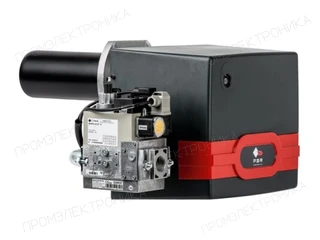

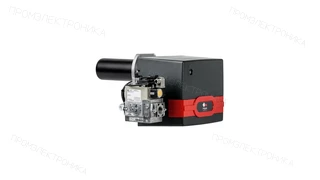

Газовая горелка FBR GAS X2 CE TC + R. CE D3/4"- S

Газовая горелка FBR GAS X2 CE TC + R. CE D3/4"- S: техническое описание

Газовая горелка FBR GAS X2 CE TC + R. CE D3/4"- S — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая; регулирование мощности — одноступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 40,7 до 93 кВт; противодавление — от 0 до 2,4 мбар; расход газа — от 4,1 до 9,4 Нм³/ч; давление газа перед рампой — от 3,4 до 24 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 90 мм; диаметр пламенной трубы — 90 мм; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 130 Вт; степень защиты — IP40; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 75 Вт; уровень шума — 61 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — FBR; артикул или обозначение — 002309R057153. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
