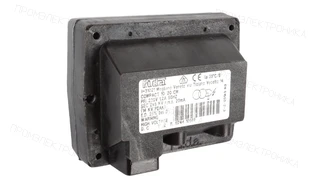

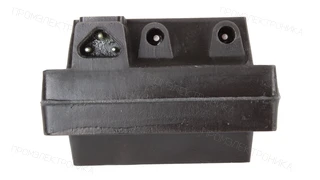

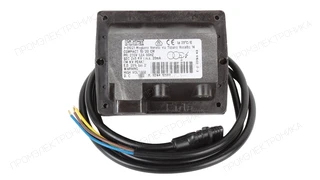

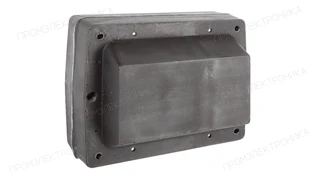

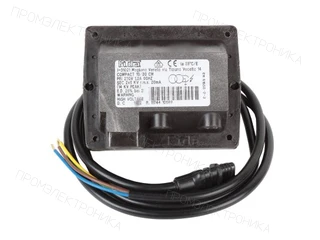

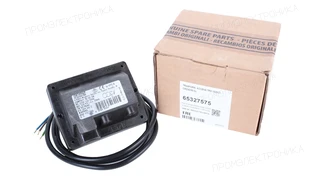

Трансформатор розжига Elco 65327575
Трансформатор розжига Elco 65327575, артикул 65327575. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 25 % · Ток поджига: 20 мА · Напряжение поджига: 5 кВ · Степень защиты: IP00 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Elco 65327575: техническое описание
Трансформатор розжига Elco 65327575 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 5 кВ; ток поджига — 20 мА; высоковольтные выходы — 2; продолжительность включения ED — 25 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1,2 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

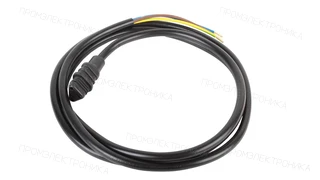

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 1 150 мм; степень защиты — IP00. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 65327575. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
В каких горелках применяется
Артикул 65327575 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Ecoflam MAIOR P 45 PR
- Позиция на схеме
- 21
- Исполнение
- COFI 1020 CM
- Ecoflam MAIOR P 60 PR
- Позиция на схеме
- 21
- Исполнение
- COFI 1020 CM
- Ecoflam MAIOR P 45 PR
- Позиция на схеме
- 21
- Исполнение
- TRANSFORMADOR; COFI 1020 CM
- Ecoflam MAIOR P 60 PR
- Позиция на схеме
- 21
- Исполнение
- TRANSFORMADOR; COFI 1020 CM
- Ecoflam MAIOR P 80 PR
- Позиция на схеме
- 21
- Исполнение
- TRS 1020/21 CM230/50
- Ecoflam MAIOR P 120 PR
- Позиция на схеме
- 21
- Исполнение
- TRS 1020/21 CM230/50
- Ecoflam MAIOR P 80 PR
- Позиция на схеме
- 21
- Исполнение
- TRANSFORMADOR; TRS 1020/21 CM230/50
- Ecoflam MAIOR P 120 PR
- Позиция на схеме
- 21
- Исполнение
- TRANSFORMADOR; TRS 1020/21 CM230/50
- Ecoflam MULTIFLAM TS 2300.1 PRE HT2
- Позиция на схеме
- 0100
- Исполнение
- TRS1020
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Электропитание
- 220 В
- Вес, кг
- 2.05
- Ширина, см
- 12.5
- Высота, см
- 10.5
- Длина, см
- 14
- Степень защиты
- IP00
- Длина кабеля электропитания
- 1 150 мм
- Сила тока
- 1,2 А
- Частота тока
- 50 Гц
- Ток поджига
- 20 мА
- Напряжение поджига
- 5 кВ
- Продолжительность работы ED(DU)
- 25 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 65327575
