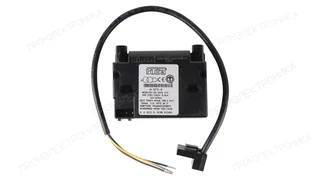

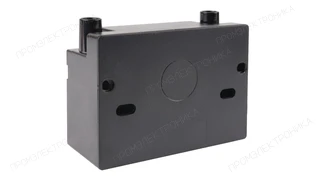

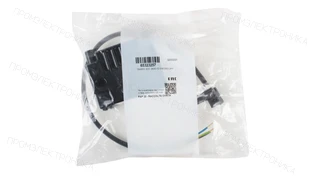

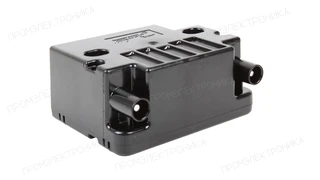

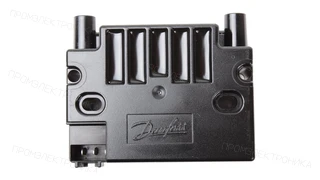

Трансформатор розжига Elco, 65323257
Трансформатор розжига Elco, 65323257, артикул 65323257. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 33 % · Ток поджига: 40 мА · Напряжение поджига: 10 кВ · Степень защиты: IP00 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Elco, 65323257: техническое описание
Трансформатор розжига Elco, 65323257 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 10 кВ; ток поджига — 40 мА; высоковольтные выходы — 2; продолжительность включения ED — 33 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; ток первичной цепи — 0,3 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 400 мм; степень защиты — IP00. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 65323257. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 65070993
В каких горелках применяется
Артикул 65323257 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Ecoflam MAX 1R
- Позиция на схеме
- 0110
- Ecoflam MAX 1
- Позиция на схеме
- 0110
- Ecoflam MAX 12
- Позиция на схеме
- 0110
- Ecoflam MAX 8
- Позиция на схеме
- 0110
- Ecoflam MAX 4
- Позиция на схеме
- 0110
- Ecoflam MAX P 45 AB
- Позиция на схеме
- 11
- Исполнение
- DANFOSS CM
- Ecoflam MAX P 35 AB
- Позиция на схеме
- 11
- Исполнение
- DANFOSS CM
- Ecoflam MAX P 35 AB
- Позиция на схеме
- 0110
- Исполнение
- DANFOSS CM
- Ecoflam MAX P 45 AB
- Позиция на схеме
- 0110
- Исполнение
- DANFOSS CM
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Электропитание
- 220 В
- Вес, кг
- 0.25
- Ширина, см
- 14
- Высота, см
- 4
- Длина, см
- 14
- Степень защиты
- IP00

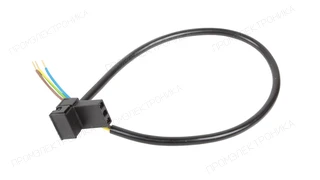

- Длина кабеля электропитания
- 400 мм
- Сила тока
- 0,3 А
- Частота тока
- 50 Гц / 60 Гц
- Ток поджига
- 40 мА
- Напряжение поджига
- 10 кВ
- Продолжительность работы ED(DU)
- 33 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 65323257
