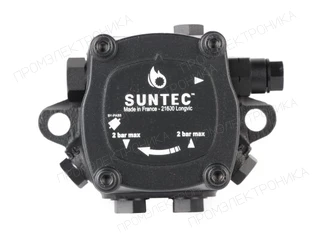

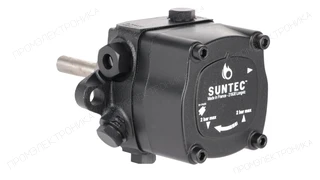

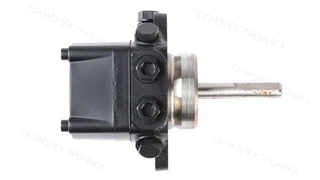

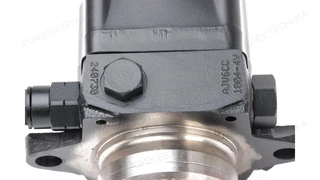

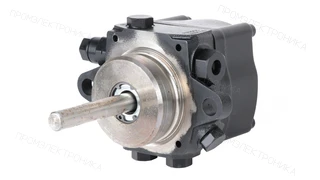

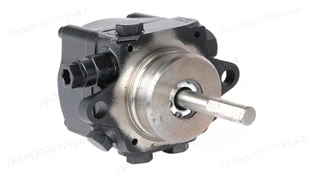

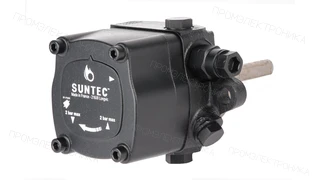

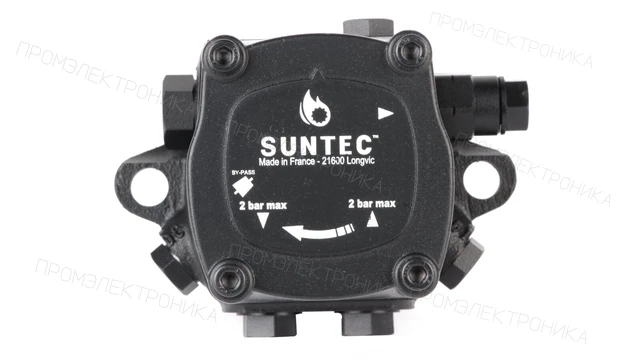

Насос для горелки Elco, 65322950
Насос для горелки Elco, 65322950. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 10 до 20 бар.
Вид топлива: Дизельное топливо · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Elco · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 10–20 бар · Вращение со стороны вала: Против часовой стрелки
Описание
Насос для горелки Elco, 65322950. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 10 до 20 бар.
Исполнение и обозначение
Артикул OEM: 65322950. Бренд OEM-артикула: ELCO. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо
- Диапазон давления на форсунку: от 10 до 20 бар
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 11 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
В каких горелках применяется
Артикул 65322950 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Ecoflam Multicalor140 PR/AB
- Позиция на схеме
- 40
- Исполнение
- OIL PUMP; SUNTEC AJ 6CC
- Ecoflam Multicalor140 PR/AB
- Позиция на схеме
- 40
- Исполнение
- SUNTEC AJ 6CC
- Ecoflam MAIOR P 45 PR
- Позиция на схеме
- 1
- Исполнение
- OIL PUMP; SUNTEC AJ 6CC 1000
- Ecoflam MAIOR P 60 PR
- Позиция на схеме
- 1
- Исполнение
- OIL PUMP; SUNTEC AJ 6CC 1000
- Ecoflam MAIOR P 45 PR
- Позиция на схеме
- 1
- Исполнение
- BOMBA; SUNTEC AJ 6CC 1000
- Ecoflam MAIOR P 60 PR
- Позиция на схеме
- 1
- Исполнение
- BOMBA; SUNTEC AJ 6CC 1000
- Ecoflam MAIOR P 80 PR
- Позиция на схеме
- 1
- Исполнение
- OIL PUMP; SUNTEC AJ 6CC 1000
- Ecoflam MAIOR P 80 PR
- Позиция на схеме
- 1
- Исполнение
- BOMBA; SUNTEC AJ 6CC 1000
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 1.7
- Ширина, см
- 10
- Высота, см
- 8
- Длина, см
- 15.1
- Заглушка байпаса
- Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размеро
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм или 1⁄4 дюйма - 6.35 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Давление на выходе
- 2 бар
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Вид перекачиваемой жидкости
- дизельное топливо
- Метод установки
- фланцевое ⌀54 мм
- Функция клапана
- регулировка давления и запирание
- Серия насоса
- AJ: регулирующий клапан с функцией запирания
- Диапазон давления на форсунку
- от 10 до 20 бар
- Заводские установки давления
- 12 бар
- Производительность при давлении 20 бар и вязкости 5 сСт
- 248 л/ч
- Вращающий момент
- 0,3 Н·м
- Сетчатый фильтр
- 30 см2; 120 / 150 мкм

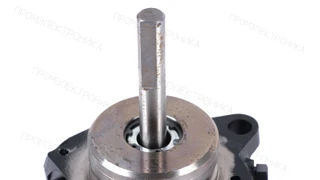

- Диаметр вала
- 11 мм
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF - 6.35 мм
- Единица продажи
- шт
- Артикул OEM
- 65322950
Документация
Для исполнения 65322950 документ пока не опубликован. Чтобы проверить нужную схему и редакцию, передайте полную маркировку насоса и модель горелки.
