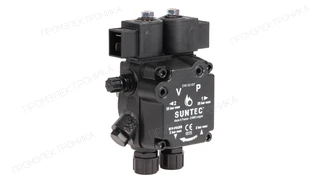

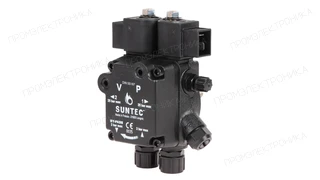

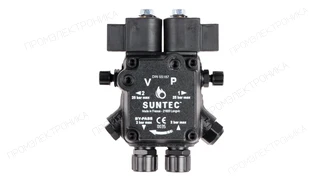

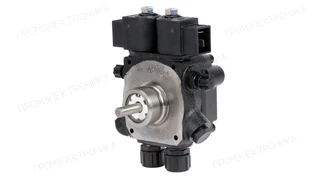

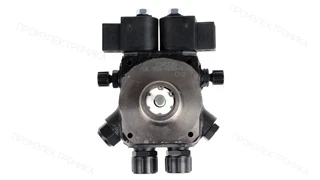

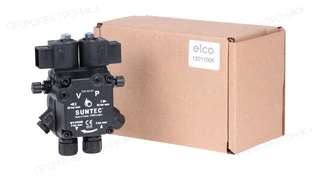

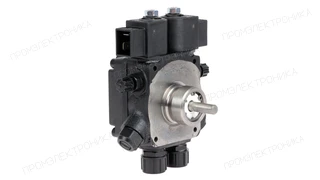

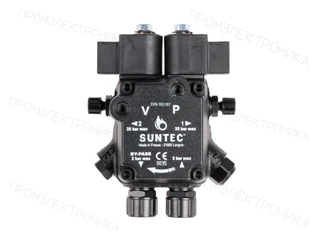

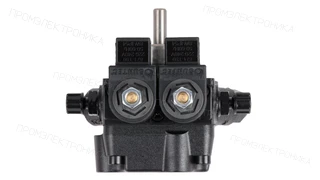

Насос для горелки Elco A2L 95 D 9702 4P 0700
Насос для горелки Elco A2L 95 D 9702 4P 0700. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 8 до 15 бар.
Вид топлива: Дизельное топливо · Крепление: Втулочное · Посадочный диаметр, мм: 32 мм · Выход на форсунку со стороны вала: Справа · Бренд горелки / OEM: Elco · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 8–15 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Elco A2L 95 D 9702 4P 0700. Вид перекачиваемой жидкости: дизельное топливо; Диапазон давления на форсунку: от 8 до 15 бар.
Исполнение и обозначение
Артикул OEM: 13011006. Бренд OEM-артикула: ELCO. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо
- Диапазон давления на форсунку: от 8 до 15 бар
Вращение и монтаж
- Метод установки: втулочное ⌀32 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): D: вращение против часовой стрелки / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Потребление электромагнитного клапана: 9 Вт
- Тип модели: 2 ступенчатая с электромагнитным клапаном
- Степень защиты: IP54
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Альтернативные артикулы
- Cuenod
- A13000723
- Elco
- 13016442
В каких горелках применяется
Артикул 13011006 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO BB-VL5.950 D
- Код оборудования
- 3833505
- Позиция на схеме
- 1175
- Период оборудования
- с 09-2011 до -
- ELCO BB-VL5.1200 D
- Код оборудования
- 3833506
- Позиция на схеме
- 1175
- Период оборудования
- с 09-2011 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 1.2
- Ширина, см
- 8
- Высота, см
- 11.5
- Длина, см
- 8.9
- Степень защиты
- IP54
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Давление на выходе
- 2 бар
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Сетчатый фильтр
- 150 мкм; 20 см2
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Конструкция вала
- одна полость
- Диаметр вала
- 8 мм
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Вид перекачиваемой жидкости
- дизельное топливо
- Метод установки
- втулочное ⌀32 мм
- Серия насоса
- A2L: 2 выхода на форсунки и два встроенных отсечных электромагнитных клапана с запирающей функцией
- Направление вращения вала (со стороны вала)
- D: вращение против часовой стрелки / форсунка справа
- Вращающий момент
- 0,2 Н·м
- Потребление электромагнитного клапана
- 9 Вт
- Максимальное давление электромагнитного клапана
- 25 бар
- Эксплуатационная вязкость
- от 2 до 12 мм2/с
- Функция клапана
- регулировка давления
- Напряжение электромагнитного клапана
- 220-240 или 110-120 или 24 В
- Диапазон давления на форсунку
- от 8 до 15 бар
- Заводские установки давления
- 10 бар
- Тип модели
- 2 ступенчатая с электромагнитным клапаном
- Производительность при давлении 11 бар и вязкости 5 сСт
- 128 л/ч
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт
- 128 л/ч
- Единица продажи
- шт
- Артикул OEM
- 13011006
