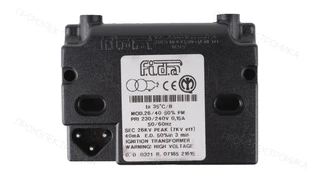

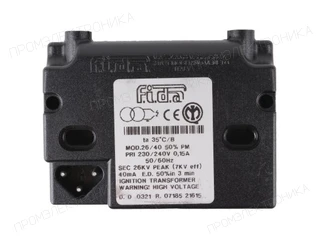

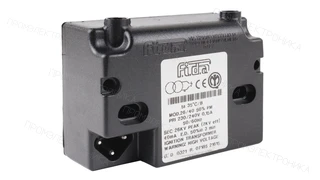

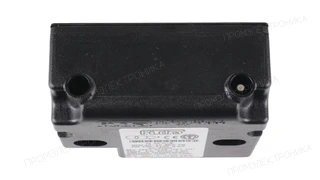

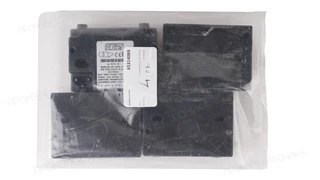

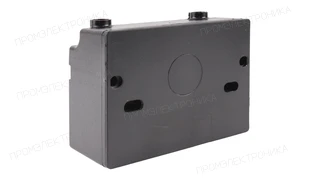

Трансформатор розжига Elco 65314069
Трансформатор розжига Elco 65314069, артикул 65314069. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Продолжительность включения ED: 50 % · Ток поджига: 40 мА · Напряжение поджига: 26 кВ · Количество выходов: 1 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Elco 65314069: техническое описание
Трансформатор розжига Elco 65314069 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 26 кВ; ток поджига — 40 мА; высоковольтные выходы — 1; продолжительность включения ED — 50 %.
Первичная цепь характеризуется параметрами: питание — 220 В, 220 В; частота — 50/60 Гц; ток первичной цепи — 0,15 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
При замене сверяют питающее и вторичное напряжение, вторичный ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 65314069. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
В каких горелках применяется
Артикул 65314069 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO EKEVO 8.5800 G-EU3/BT3/KN/FGR/KLC
- Код оборудования
- 3755379
- Позиция на схеме
- 1090
- Период оборудования
- с 11-2016 до 02-2017
- ELCO EKEVO 8.5800 G-EU3/BT3/KN/FGR/KLC
- Код оборудования
- 3755772
- Позиция на схеме
- 1090
- Период оборудования
- с 03-2017 до -
- ELCO EKEVO 8.5800 G-EU3/BT3/KM/FGR/KLC
- Код оборудования
- 3755380
- Позиция на схеме
- 1090
- Период оборудования
- с 10-2016 до 03-2017
- ELCO EKEVO 8.5800 G-EU3/BT3/KM/FGR/KLC
- Код оборудования
- 3755773
- Позиция на схеме
- 1090
- Период оборудования
- с 04-2017 до -
- ELCO EKEVO 8.5800 G-EU3/BT3/KL/FGR/KLC
- Код оборудования
- 3755381
- Позиция на схеме
- 1090
- Период оборудования
- с 11-2016 до 02-2017
- ELCO EKEVO 8.5800 G-EU3/BT3/KL/FGR/KLC
- Код оборудования
- 3755774
- Позиция на схеме
- 1090
- Период оборудования
- с 03-2017 до -
- ELCO EKEVO 8.7100 G-EU3/BT3/KN/FGR/KLC
- Код оборудования
- 3755382
- Позиция на схеме
- 1090
- Период оборудования
- с 01-2017 до 02-2017
- ELCO EKEVO 8.7100 G-EU3/BT3/KN/FGR/KLC
- Код оборудования
- 3755775
- Позиция на схеме
- 1090
- Период оборудования
- с 03-2017 до -
- ELCO EKEVO 8.7100 G-EU3/BT3/KM/FGR/KLC
- Код оборудования
- 3755383
- Позиция на схеме
- 1090
- Период оборудования
- с 09-2016 до 04-2017
- ELCO EKEVO 8.7100 G-EU3/BT3/KM/FGR/KLC
- Код оборудования
- 3755776
- Позиция на схеме
- 1090
- Период оборудования
- с 05-2017 до -
- ELCO EKEVO 8.7100 G-EU3/BT3/KL/FGR/KLC
- Код оборудования
- 3755384
- Позиция на схеме
- 1090
- Период оборудования
- с 01-2017 до 02-2017
- ELCO EKEVO 8.7100 G-EU3/BT3/KL/FGR/KLC
- Код оборудования
- 3755777
- Позиция на схеме
- 1090
- Период оборудования
- с 03-2017 до -
- ELCO EKEVO 9.8700 G-EU3/BT3/KN/FGR/KLC
- Код оборудования
- 3755385
- Позиция на схеме
- 1090
- Период оборудования
- с 12-2016 до 02-2017
- ELCO EKEVO 9.8700 G-EU3/BT3/KN/FGR/KLC
- Код оборудования
- 3755778
- Позиция на схеме
- 1090
- Период оборудования
- с 03-2017 до -
- ELCO EKEVO 9.8700 G-EU3/BT3/KM/FGR/KLC
- Код оборудования
- 3755386
- Позиция на схеме
- 1090
- Период оборудования
- с 10-2016 до 04-2017
- ELCO EKEVO 9.8700 G-EU3/BT3/KM/FGR/KLC
- Код оборудования
- 3755779
- Позиция на схеме
- 1090
- Период оборудования
- с 05-2017 до -
- ELCO EKEVO 9.8700 G-EU3/BT3/KL7FGR/KLC
- Код оборудования
- 3755387
- Позиция на схеме
- 1090
- Период оборудования
- с 01-2017 до 02-2017
- ELCO EKEVO 9.8700 G-EU3/BT3/KL/FGR/KLC
- Код оборудования
- 3755780
- Позиция на схеме
- 1090
- Период оборудования
- с 03-2017 до -
- ELCO EKEVO 9.10400 G-EU3/BT3/KN/FGR/KLC
- Код оборудования
- 3755388
- Позиция на схеме
- 1090
- Период оборудования
- с 11-2016 до 02-2017
- ELCO EKEVO 9.10400 G-EU3/BT3/KN/FGR/KLC
- Код оборудования
- 3755781
- Позиция на схеме
- 1090
- Период оборудования
- с 03-2017 до -
- ELCO EKEVO 9.10400 G-EU3/BT3/KM/FGR/KLC
- Код оборудования
- 3755389
- Позиция на схеме
- 1090
- Период оборудования
- с 02-2017 до 03-2017
- ELCO EKEVO 9.10400 G-EU3/BT3/KM/FGR/KLC
- Код оборудования
- 3755782
- Позиция на схеме
- 1090
- Период оборудования
- с 04-2017 до -
- ELCO EKEVO 9.10400 G-EU3/BT3/KL/FGR/KLC
- Код оборудования
- 3755390
- Позиция на схеме
- 1090
- Период оборудования
- с 01-2017 до 02-2017
- ELCO EKEVO 9.10400 G-EU3/BT3/KL/FGR/KLC
- Код оборудования
- 3755783
- Позиция на схеме
- 1090
- Период оборудования
- с 03-2017 до -
- ELCO EKEVO 7.7000 G-EU3/BT3/KN/KLC
- Код оборудования
- 3758210
- Позиция на схеме
- 1090
- Период оборудования
- с 09-2019 до -
- ELCO EKEVO 7.7000 G-EU3/BT3/KM/KLC
- Код оборудования
- 3758211
- Позиция на схеме
- 1090
- Период оборудования
- с 09-2019 до -
- ELCO EKEVO 7.7000 G-EU3/BT3/KL/KLC
- Код оборудования
- 3758212
- Позиция на схеме
- 1090
- Период оборудования
- с 09-2019 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.35
- Ширина, см
- 8
- Высота, см
- 4
- Длина, см
- 11
- Электропитание
- 220 В, 220 В
- Сила тока
- 0,15 А
- Частота тока
- 50/60 Гц
- Ток поджига
- 40 мА
- Напряжение поджига
- 26 кВ
- Продолжительность работы ED(DU)
- 50 %
- Количество выходов
- 1
- Единица продажи
- шт
- Артикул производителя
- 65314069
