Трансформатор розжига Elco 13023313

Трансформатор розжига Elco 13023313: техническое описание

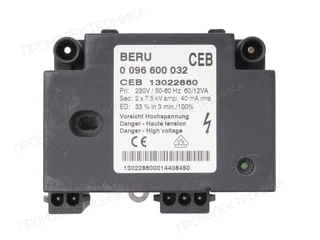

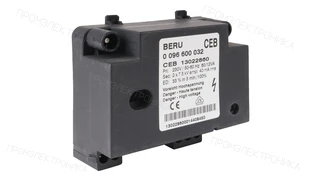

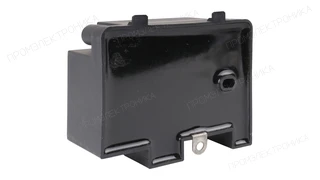

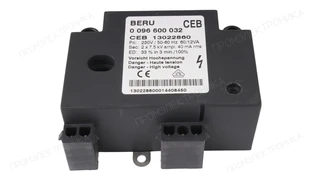

Трансформатор розжига Elco 13023313 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 7,5 кВ; ток поджига — 40 мА; высоковольтные выходы — 2; продолжительность включения ED — 33 %.

Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; потребляемая мощность — 60 / 12 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.

Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø6.3 мм. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.

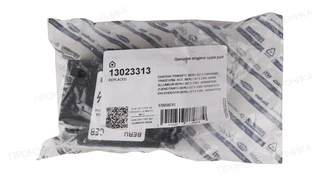

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13023313. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
