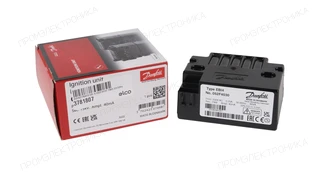

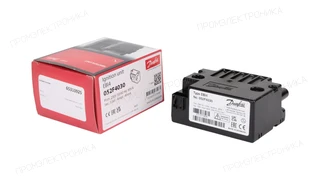

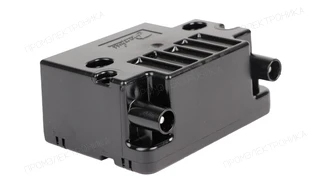

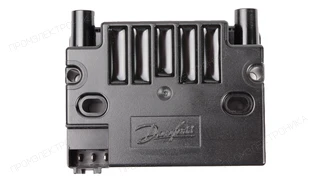

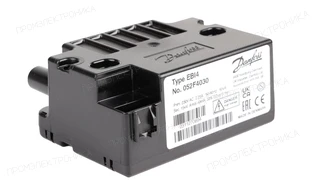

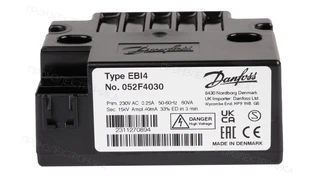

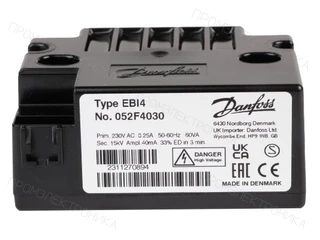

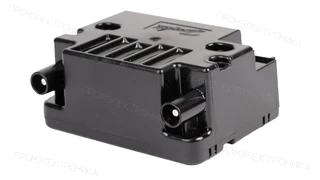

Трансформатор розжига Elco EBI4 052F4030
Трансформатор розжига Elco EBI4 052F4030, артикул 65310925. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 33 % · Ток поджига: 40 мА · Напряжение поджига: 15 кВ · Степень защиты: IP40 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Трансформатор розжига Elco EBI4 052F4030: техническое описание
Трансформатор розжига Elco EBI4 052F4030 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 15 кВ; ток поджига — 40 мА; высоковольтные выходы — 2; продолжительность включения ED — 33 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; ток первичной цепи — 0,25 А; потребляемая мощность — 60 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP40. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 65310925. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
В каких горелках применяется
Артикул 65310925 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO EKEVO 6.2400 GL-E/BT3/KN
- Код оборудования
- 3754276
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 6.2400 GL-E/BT3/KM
- Код оборудования
- 3754280
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 6.2400 GL-E/BT3/KL
- Код оборудования
- 3754284
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 6.2900 GL-E/BT3/KN
- Код оборудования
- 3754277
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 6.2900 GL-E/BT3/KM
- Код оборудования
- 3754281
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 6.2900 GL-E/BT3/KL
- Код оборудования
- 3754285
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 7.3600 GL-E/BT3/KN
- Код оборудования
- 3754278
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 7.3600 GL-E/BT3/KM
- Код оборудования
- 3754282
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 7.3600 GL-E/BT3/KL
- Код оборудования
- 3754286
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 7.4500 GL-E/BT3/KN
- Код оборудования
- 3754279
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 7.4500 GL-E/BT3/KM
- Код оборудования
- 3754283
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 7.4500 GL-E/BT3/KL
- Код оборудования
- 3754287
- Позиция на схеме
- 1091
- Период оборудования
- с 11-2015 до -
- ELCO EKEVO 6.2400 GL-EF3/BT3/KN
- Код оборудования
- 3754521
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2400 GL-EF3/BT3/KM
- Код оборудования
- 3754525
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2400 GL-EF3/BT3/KL
- Код оборудования
- 3754529
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2900 GL-EF3/BT3/KN
- Код оборудования
- 3754522
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2900 GL-EF3/BT3/KM
- Код оборудования
- 3754526
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2900 GL-EF3/BT3/KL
- Код оборудования
- 3754530
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.3600 GL-EF3/BT3/KN
- Код оборудования
- 3754523
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.3600 GL-EF3/BT3/KM
- Код оборудования
- 3754527
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.3600 GL-EF3/BT3/KL
- Код оборудования
- 3754531
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.4500 GL-EF3/BT3/KN
- Код оборудования
- 3754524
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.4500 GL-EF3/BT3/KM
- Код оборудования
- 3754528
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.4500 GL-EF3/BT3/KL
- Код оборудования
- 3754532
- Позиция на схеме
- 1091
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2400 GL-EZ3/BT3/KN
- Код оборудования
- 3754106
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2400 GL-EZ3/BT3/KM
- Код оборудования
- 3754110
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2400 GL-EZ3/BT3/KL
- Код оборудования
- 3754114
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2900 GL-EZ3/BT3/KN
- Код оборудования
- 3754107
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2900 GL-EZ3/BT3/KM
- Код оборудования
- 3754111
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2900 GL-EZ3/BT3/KL
- Код оборудования
- 3754115
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.3600 GL-EZ3/BT3/KN
- Код оборудования
- 3754108
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.3600 GL-EZ3/BT3/KM
- Код оборудования
- 3754112
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.3600 GL-EZ3/BT3/KL
- Код оборудования
- 3754116
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.4500 GL-EZ3/BT3/KN
- Код оборудования
- 3754109
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.4500 GL-EZ3/BT3/KM
- Код оборудования
- 3754113
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 7.4500 GL-EZ3/BT3/KL
- Код оборудования
- 3754117
- Позиция на схеме
- 1085
- Период оборудования
- с 01-2016 до -
- ELCO EKEVO 6.2400 L-E/BT3/KN
- Код оборудования
- 3756752
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 6.2400 L-E/BT3/KM
- Код оборудования
- 3756751
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 6.2400 L-E/BT3/KL
- Код оборудования
- 3756750
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 6.2900 L-E/BT3/KN
- Код оборудования
- 3756755
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 6.2900 L-E/BT3/KM
- Код оборудования
- 3756754
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 6.2900 L-E/BT3/KL
- Код оборудования
- 3756753
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 7.3600 L-E/BT3/KN
- Код оборудования
- 3756758
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 7.3600 L-E/BT3/KM
- Код оборудования
- 3756757
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 7.3600 L-E/BT3/KL
- Код оборудования
- 3756756
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 7.4500 L-E/BT3/KN
- Код оборудования
- 3756761
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 7.4500 L-E/BT3/KM
- Код оборудования
- 3756760
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
- ELCO EKEVO 7.4500 L-E/BT3/KL
- Код оборудования
- 3756759
- Позиция на схеме
- 1091
- Период оборудования
- с 03-2019 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Степень защиты
- IP40
- Электропитание
- 220 В
- Вес, кг
- 0.25
- Ширина, см
- 4.4
- Высота, см
- 7.2
- Длина, см
- 8.2
- Потребляемая мощность
- 60 В·А
- Сила тока
- 0,25 А
- Частота тока
- 50 Гц / 60 Гц
- Ток поджига
- 40 мА
- Напряжение поджига
- 15 кВ
- Продолжительность работы ED(DU)
- 33 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 65310925
