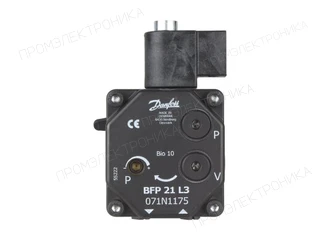

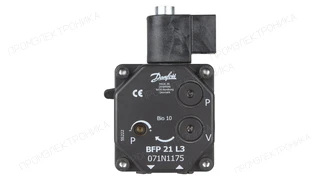

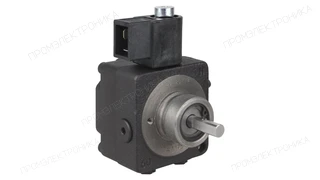

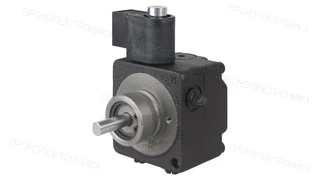

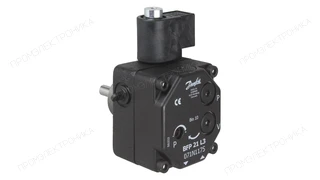

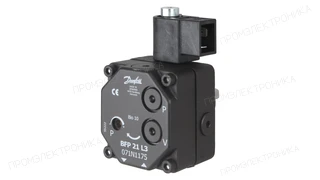

Насос для горелки Elco BFP 21 L3R 071N1175
Насос для горелки Elco BFP 21 L3R 071N1175. Вид перекачиваемой жидкости: дизельное топливо, керосин; Диапазон давления на форсунку: от 7 до 20 бар.
Вид топлива: Дизельное топливо · Вид топлива: Керосин · Крепление: Втулочное · Посадочный диаметр, мм: 32 мм · Выход на форсунку со стороны вала: Справа · Бренд горелки / OEM: Elco · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 7–20 бар
Документация для оборудования3 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Elco BFP 21 L3R 071N1175. Вид перекачиваемой жидкости: дизельное топливо, керосин; Диапазон давления на форсунку: от 7 до 20 бар.
Исполнение и обозначение
Артикул OEM: 65300856. Бренд OEM-артикула: ELCO. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: дизельное топливо, керосин
- Диапазон давления на форсунку: от 7 до 20 бар
Вращение и монтаж
- Метод установки: втулочное ⌀32 мм
- Диаметр вала: 8 мм
- Направление вращения вала (со стороны вала): D: вращение против часовой стрелки / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Потребление электромагнитного клапана: 9 Вт
- Тип модели: 1 ступенчатая с электромагнитным клапаном
- Степень защиты: IP40
- Напряжение электромагнитного клапана: 220 - 240 В, 50/60 Гц
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Применяемость
Артикул 65300856 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VGL 02.120 KL |
Жидкотопливный насос BFP 21 L3
Позиция на схеме: 34
|
| Elco VGL 02.210 KL |
Жидкотопливный насос BFP 21 L3
Позиция на схеме: 34
|
| Elco VGL 2.120 KL |
Жидкотопливный насос BFP 21 L3
Позиция на схеме: 571
Узел: Корпус |
| Elco VGL 2.210 KL |
Жидкотопливный насос BFP 21 L3
Позиция на схеме: 571
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 65300856 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VL2.140 KN
- Код оборудования
- 3833536
- Позиция на схеме
- 1175
- Исполнение
- BFP
- Период оборудования
- с 07-2011 до -
- ELCO FS-VL2.140 KN 60HZ
- Код оборудования
- 3834646
- Позиция на схеме
- 1175
- Исполнение
- BFP
- Период оборудования
- с 05-2014 до -
- Узел горелки CB-VL2.140 KL
- Код оборудования
- 3833537
- Позиция на схеме
- 1175
- Исполнение
- BFP
- Период оборудования
- с 07-2011 до -
- ELCO FS-VL2.140 KL 60HZ
- Код оборудования
- 3832360
- Позиция на схеме
- 1175
- Исполнение
- BFP
- Период оборудования
- с 04-2013 до -
- Узел горелки CB-VL2.200 KN
- Код оборудования
- 3833540
- Позиция на схеме
- 1175
- Исполнение
- BFP
- Период оборудования
- с 07-2011 до -
- ELCO FS-VL2.200 KN 60HZ
- Код оборудования
- 3834332
- Позиция на схеме
- 1175
- Исполнение
- BFP
- Период оборудования
- с 04-2013 до -
- Узел горелки CB-VL2.200 KL
- Код оборудования
- 3833541
- Позиция на схеме
- 1175
- Исполнение
- BFP
- Период оборудования
- с 07-2011 до -
- Узел горелки CB-VL1.40 P
- Код оборудования
- 3832615
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.42
- Код оборудования
- 3832616
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.55
- Код оборудования
- 3832617
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL 1.55 P
- Код оборудования
- 3833026
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 06-2009 до -
- ELCO FS-VL1.55 60HZ
- Код оборудования
- 3832368
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 06-2012 до -
- Узел горелки CB-VL1.95
- Код оборудования
- 3832618
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.95
- Код оборудования
- 3835866
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 09-2016 до -
- Узел горелки CB-VL1.105
- Код оборудования
- 3835887
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 09-2016 до -
- Узел горелки CB-VL1.105 60HZ
- Код оборудования
- 3832364
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 06-2012 до -
- Узел горелки CB-VL1.105 KN
- Код оборудования
- 3836898
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KL
- Код оборудования
- 3836899
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KN 6H
- Код оборудования
- 3836900
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KL 6H
- Код оборудования
- 3836901
- Позиция на схеме
- 0250
- Исполнение
- BFP
- Период оборудования
- с 09-2019 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Расход топлива
- 24 л/ч
- Степень защиты
- IP40
- Вес, кг
- 1.2
- Ширина, см
- 6
- Высота, см
- 10.4
- Длина, см
- 9.2
- Давление на выходе
- 2 бар
- Вращающий момент
- 0,1 Н·м
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Диаметр вала
- 8 мм
- Давление на входе
- 2 бар
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- втулочное ⌀32 мм
- Функция клапана
- регулировка давления и запирание
- Направление вращения вала (со стороны вала)
- D: вращение против часовой стрелки / форсунка справа
- Потребление электромагнитного клапана
- 9 Вт
- Напряжение электромагнитного клапана
- 220 - 240 В, 50/60 Гц
- Тип модели
- 1 ступенчатая с электромагнитным клапаном
- Сетчатый фильтр
- 200 мкм; 11 см2
- Номинальная скорость вращения
- 3 450 об/мин
- Максимальная скорость вращения
- 2 400 об/мин
- Заводские установки давления
- 10 бар
- Всасывающая и обратная линия
- 1⁄4 дюйма - 6.35 мм
- Серия насоса
- BFP
- Эксплуатационная вязкость
- от 1,3 до 12 мм2/с
- Диапазон давления на форсунку
- от 7 до 20 бар
- Вид перекачиваемой жидкости
- дизельное топливо, керосин
- Единица продажи
- шт
- Артикул OEM
- 65300856
