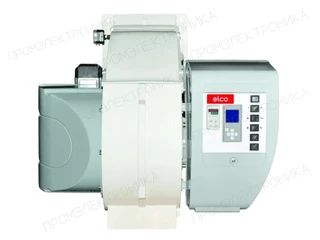

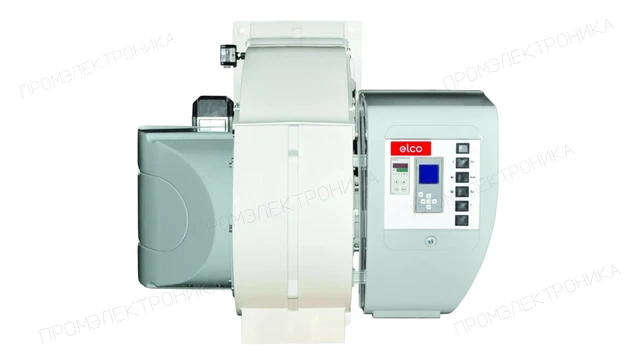

Газодизельная горелка Elco EK-EVO 7.4500 GL-EZ3/BT3/KN, артикул 3760195. Раздел каталога: Дутьевые горелки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Вид топлива: Газодизельные · Группа топлива: Газовые и жидкотопливные комбинированные · Производитель горелки: ELCO
Документация для оборудования1 материалов; язык и редакция указаны отдельноГазодизельная горелка Elco EK-EVO 7.4500 GL-EZ3/BT3/KN — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — трехступенчатая, прогрессивная-электронномодулируемая; исполнение — комбинированная.
Рабочая область характеризуется параметрами: диапазон мощности — от 510 до 4 740 кВт; противодавление — от 0 до 20 мбар; расход топлива — 11,86 кг/ч; расход газа — от 6,99 до 11,39 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.
Монтажное исполнение: пламенная труба — короткая; длина пламенной трубы — 375 мм; диаметр пламенной трубы — 370 мм; присоединение — DN 65; газовая рампа — GT-S454-80 / GT-D454-65 / GT-S453-65 / GT-D453-2"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.
Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 10 800 Вт; степень защиты — IP41; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 7 500 Вт; уровень шума — 82,5 дБ.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3760195. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
