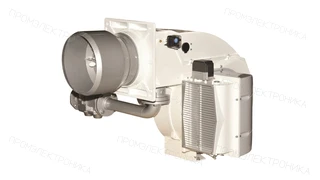

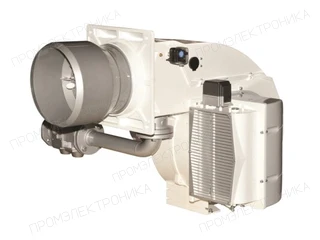

Газодизельная горелка Elco EK-EVO 6.2900 GL-EZ3/BT3/KN

Газодизельная горелка Elco EK-EVO 6.2900 GL-EZ3/BT3/KN: техническое описание

Газодизельная горелка Elco EK-EVO 6.2900 GL-EZ3/BT3/KN — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — трехступенчатая, прогрессивная-электронномодулируемая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 290 до 3 050 кВт; противодавление — от 0 до 15 мбар; расход топлива — 11,86 кг/ч; расход газа — от 6,99 до 11,39 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — короткая; длина пламенной трубы — 330 мм; присоединение — DN 65; газовая рампа — GT-S453-65 / GT-D453-2" / GT-S452-2; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 6 300 Вт; степень защиты — IP41; температура окружающей среды — от 0 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 4 000 Вт; уровень шума — 77 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3760189. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
