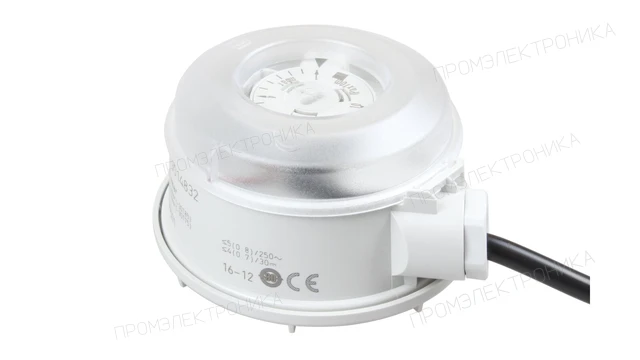

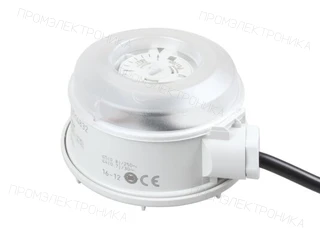

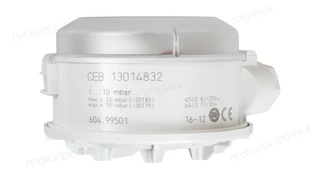

Реле давления Elco 604.99501 — 13020722
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 50 мбар.
Электрическое подключение: кабельный ввод PG11 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 50 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO · Диапазон регулировки: 1…10 мбар
Описание
Реле давления Elco 604.99501 — 13020722
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 50 мбар.
Параметры исполнения
- Диапазон регулировки
- от 1 до 10 мбар
- Максимальное рабочее давление
- 50 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- дифференциального давления
- Тип соединения
- Rp 1/8"
- Вид подключения
- кабельный ввод PG11
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -30 до 85 °C
Проверка перед заменой и заказом
Укажите маркировку 13020722 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Альтернативные артикулы
- Elco
- 13014832
- Elco
- 13018035
Применяемость
Артикул 13020722 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E4.225 G/F-T KS |
Реле давления воздуха
Позиция на схеме: 08
|
| Elco E4.225 G/F-ZT KS |
Реле давления воздуха
Позиция на схеме: 10
|
| Elco E4.300 G/F-T KS |
Реле давления воздуха
Позиция на схеме: 08
|
| Elco E4.300 G/F-ZT KS |
Реле давления воздуха
Позиция на схеме: 10
|
| Elco P1.60G |
Реле давления воздуха
Позиция на схеме: 26
|
| Elco P1.90G |
Реле давления воздуха
Позиция на схеме: 26
|
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 02.210-1 DUO KN |
Реле давления воздуха VG 02.210
Позиция на схеме: 28
|
| Elco VG 02.210-1 KL |
Реле давления воздуха VG 02.210
Позиция на схеме: 25
|
| Elco VG 02.210-1 KN |
Реле давления воздуха VG 02.210
Позиция на схеме: 25
|
| Elco VG 02.210-2 DUO KL |
Реле давления воздуха VG 02.210
Позиция на схеме: 28
|
| Elco VG 02.210-2 DUO KN |
Реле давления воздуха VG 02.210
Позиция на схеме: 28
|
| Elco VG 02.210-2 KL |
Реле давления воздуха VG 02.210
Позиция на схеме: 25
|
| Elco VG 02.210-2 KN |
Реле давления воздуха VG 02.210
Позиция на схеме: 25
|
| Elco VG 1.40 /TC |
Реле давления воздуха
Позиция на схеме: 26
Узел: Смесительное устройство |
| Elco VG 1.55 /TC |
Реле давления воздуха
Позиция на схеме: 26
Узел: Смесительное устройство |
| Elco VG 1.85 /TC |
Реле давления воздуха
Позиция на схеме: 26
Узел: Смесительное устройство |
| Elco VG 2.200 KL |
Реле давления воздуха VG 2.200
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.200 KN |
Реле давления воздуха VG 2.200
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.210 D KL |
Реле давления воздуха VG 2.210 D
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 2.210 D KN |
Реле давления воздуха VG 2.210 D
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.460 D KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.460 D KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.460 DP KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.460 DP KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.610 DP KL |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
| Elco VG 4.610 DP KN |
Реле давления воздухa
Позиция на схеме: 571
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13020722 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO BB-VG 4.440 M E /TC
- Код оборудования
- 3836516
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
- ELCO BB-VG4.460 V
- Позиция на схеме
- 1180
- ELCO BB-VG4.610 V
- Позиция на схеме
- 1180
- ELCO BB-VG4.460 M/TC
- Код оборудования
- 3833679
- Позиция на схеме
- 1180
- Период оборудования
- с 05-2013 до -
- ELCO BB-VG4.460 M /TC 60HZ
- Код оборудования
- 3835855
- Позиция на схеме
- 1180
- Период оборудования
- с 07-2016 до -
- ELCO VG4.460 M 60 HZ LCM
- Код оборудования
- 3835872
- Позиция на схеме
- 1180
- Период оборудования
- с 07-2016 до -
- ELCO BB-VG4.610 M/TC
- Код оборудования
- 3833680
- Позиция на схеме
- 1180
- Период оборудования
- с 05-2013 до -
- ELCO BB-VG4.610 M /TC RWF50
- Код оборудования
- 3836878
- Позиция на схеме
- 1180
- Период оборудования
- с 04-2019 до -
- ELCO BB-VG4.610 M/TC/PED
- Код оборудования
- 3834905
- Позиция на схеме
- 1180
- Период оборудования
- с 10-2015 до -
- ELCO BB-VG4.610 M/TC 60HZ
- Код оборудования
- 3835856
- Позиция на схеме
- 1180
- Период оборудования
- с 07-2016 до -
- ELCO BB-VG4.610 M/TC 60HZ LCM
- Код оборудования
- 3835874
- Позиция на схеме
- 1180
- Период оборудования
- с 07-2016 до -
- ELCO BB-VG4.610 MV/TC
- Код оборудования
- 3836989
- Позиция на схеме
- 1180
- Период оборудования
- с 10-2020 до -
- ELCO BB-VG4.610 M/TC/PED/LCM
- Код оборудования
- 3837096
- Позиция на схеме
- 1180
- Период оборудования
- с 03-2021 до -
- Узел горелки CB-VG 2.205 E D3/4” RP3/4” KN
- Код оборудования
- 3836353
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.205 E D3/4” RP3/4” KL
- Код оборудования
- 3836354
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.205 E D1”1/4 RP1”1/4 KN
- Код оборудования
- 3836351
- Позиция на схеме
- 1180
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.205 E D1”1/4 RP1”1/4 KL
- Код оборудования
- 3836352
- Позиция на схеме
- 1180
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” KN
- Код оборудования
- 3836546
- Позиция на схеме
- 0260
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” /TC KN
- Код оборудования
- 3836346
- Позиция на схеме
- 0260
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” KL
- Код оборудования
- 3836547
- Позиция на схеме
- 0260
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” /TC KL
- Код оборудования
- 3836506
- Позиция на схеме
- 0260
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” KN
- Код оборудования
- 3836548
- Позиция на схеме
- 0260
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” /TC KN
- Код оборудования
- 3836347
- Позиция на схеме
- 0260
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” KL
- Код оборудования
- 3836549
- Позиция на схеме
- 0260
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” /TC KL
- Код оборудования
- 3836517
- Позиция на схеме
- 0260
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” KN
- Код оборудования
- 3836569
- Позиция на схеме
- 0260
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KN
- Код оборудования
- 3836348
- Позиция на схеме
- 0260
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” KL
- Код оборудования
- 3836570
- Позиция на схеме
- 0260
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KL
- Код оборудования
- 3836518
- Позиция на схеме
- 0260
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.120 d3/4"-Rp3/4" KN 60H
- Позиция на схеме
- 1180
- Узел горелки CB-VG2.200 D3/4"-RP3/4" KN
- Позиция на схеме
- 1180
- Узел горелки CB-VG2.200 d3/4"-RP3/4" KN 60H
- Позиция на схеме
- 1180
- Узел горелки CB-VG2.200 D3/4"-RP3/4" KL
- Позиция на схеме
- 1180
- Узел горелки CB-VG2.200 d3/4"-RP3/4" KL 60H
- Позиция на схеме
- 1180
- Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KN
- Позиция на схеме
- 1180
- Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KN 60H
- Позиция на схеме
- 1180
- Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KL
- Позиция на схеме
- 1180
- Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KL 60H
- Позиция на схеме
- 1180
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.2
- Ширина, см
- 10.5
- Высота, см
- 10
- Длина, см
- 18.5
- Степень защиты
- IP54
- Тип соединения
- Rp 1/8"
- Рабочая температура окр. среды
- от -30 до 85 °C
- Вид подключения
- кабельный ввод PG11
- Максимальное рабочее давление
- 50 мбар
- Диапазон регулировки
- от 1 до 10 мбар
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, нейтральные газы
- Дифференциал переключения
- 0,05 мбар
- Примечание

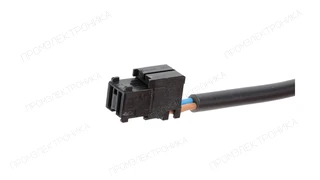

- 2-контактный кабель 330 мм
- Единица продажи
- шт
- MPN / артикул
- 13020722
