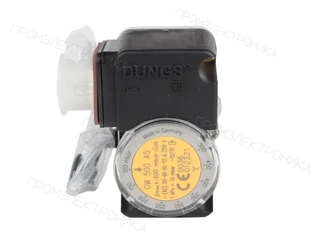

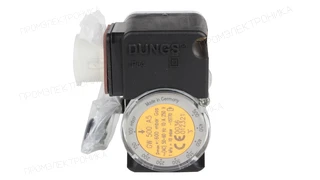

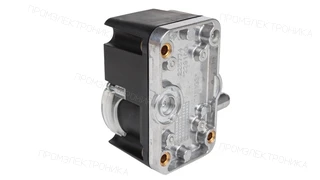

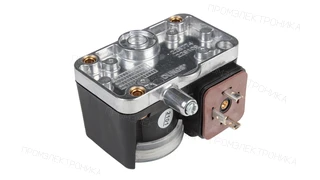

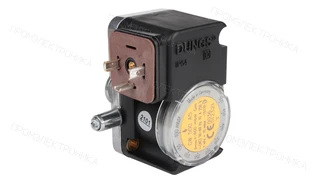

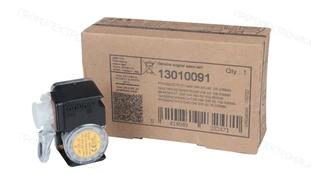

Реле давления Elco GW 500 A5 — 13010091
Реле давления: диапазон регулировки: от 100 до 500 мбар; максимальное рабочее давление: 600 мбар.
Электрическое подключение: DIN-штекер · Контролируемое давление: Избыточное давление · Контролируемое давление: Разрежение · Степень защиты: IP54 · Максимальное рабочее давление: 600 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: ELCO
Описание
Реле давления Elco GW 500 A5 — 13010091
Реле давления: диапазон регулировки: от 100 до 500 мбар; максимальное рабочее давление: 600 мбар.
Параметры исполнения
- Диапазон регулировки
- от 100 до 500 мбар
- Максимальное рабочее давление
- 600 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- избыточного давления и давления разряжения
- Вид подключения
- DIN-штекер
- Степень защиты
- IP54
- Диапазон срабатывания
- от 0 до 25 мбар
- Рабочая температура окр. среды
- от -15 до 70 °C
Проверка перед заменой и заказом
Укажите маркировку 13010091 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Альтернативные артикулы
- Elco
- 13016337
Применяемость
Артикул 13010091 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.450 G/F-VT KL |
Реле давления газа мини GW 500 A5
Позиция на схеме: 470.4 1
Узел: Газовая арматура |
| Elco E5.450 G/F-VT KN |
Реле давления газа мини GW 500 A5
Позиция на схеме: 470.4 1
Узел: Газовая арматура |
| Elco E5.450 G/F-VTD KL |
Реле давления газа мини GW 500 A5
Позиция на схеме: 470.41
Узел: Газовая арматура |
| Elco E5.450 G/F-VTD KN |
Реле давления газа мини GW 500 A5
Позиция на схеме: 470.41
Узел: Газовая арматура |
| Elco E5.600 G/F-VT KL |
Реле давления газа мини GW 500 A5
Позиция на схеме: 470.4 1
Узел: Газовая арматура |
| Elco E5.600 G/F-VT KN |
Реле давления газа мини GW 500 A5
Позиция на схеме: 470.4 1
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.600 G/F-VTD KL |
Реле давления газа мини GW 500 A5
Позиция на схеме: 470.41
Узел: Газовая арматура |
| Elco E5.600 G/F-VTD KN |
Реле давления газа мини GW 500 A5
Позиция на схеме: 470.41
Узел: Газовая арматура |
| Elco VG 03.240 DUO PLUS KL |
Реле давления газа мини GW 500 A5
Позиция на схеме: 4782
Узел: Газовая арматура |
| Elco VG 03.240 DUO PLUS KN |
Реле давления газа мини GW 500 A5
Позиция на схеме: 4782
Узел: Газовая арматура |
| Elco VG 03.300 DUO PLUS KL |
Реле давления газа мини GW 500 A5
Позиция на схеме: 4782
Узел: Газовая арматура |
| Elco VG 03.300 DUO PLUS KN |
Реле давления газа мини GW 500 A5
Позиция на схеме: 4782
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13010091 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки GT-S451-1 1/2
- Код оборудования
- 3750525
- Позиция на схеме
- 3120
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-S452-2
- Код оборудования
- 3750526
- Позиция на схеме
- 3120
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-D451-1 1/4
- Код оборудования
- 3750509
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-D452-1 1/2
- Код оборудования
- 3750510
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-D453-2
- Код оборудования
- 3750511
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-S453-65
- Код оборудования
- 3750527
- Позиция на схеме
- 4150
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-S454-80
- Код оборудования
- 3750528
- Позиция на схеме
- 4150
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-S455-100
- Код оборудования
- 3750529
- Позиция на схеме
- 4150
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-S456-125
- Код оборудования
- 3750530
- Позиция на схеме
- 4150
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-D454-65
- Код оборудования
- 3750512
- Позиция на схеме
- 4640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-D455-80
- Код оборудования
- 3750513
- Позиция на схеме
- 4640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-D456-100
- Код оборудования
- 3750514
- Позиция на схеме
- 4640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-s451-1’’1/2
- Код оборудования
- 3750525
- Позиция на схеме
- 3120
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-s452-2’’
- Код оборудования
- 3750526
- Позиция на схеме
- 3120
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d451-1’’1/4
- Код оборудования
- 3750509
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d452-1’’1/2
- Код оборудования
- 3750510
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d453-2’’
- Код оборудования
- 3750511
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-s453-65
- Код оборудования
- 3750527
- Позиция на схеме
- 4150
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-s454-80
- Код оборудования
- 3750528
- Позиция на схеме
- 4150
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-s455-100
- Код оборудования
- 3750529
- Позиция на схеме
- 4150
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-s456-125
- Код оборудования
- 3750530
- Позиция на схеме
- 4150
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d454-65
- Код оборудования
- 3750512
- Позиция на схеме
- 4640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d455-80
- Код оборудования
- 3750513
- Позиция на схеме
- 4640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d456-100
- Код оборудования
- 3750514
- Позиция на схеме
- 4640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-s451-1''1/2
- Код оборудования
- 3750525
- Позиция на схеме
- 3120
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-s452-2''
- Код оборудования
- 3750526
- Позиция на схеме
- 3120
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d451-1''1/4
- Код оборудования
- 3750509
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d452-1''1/2
- Код оборудования
- 3750510
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d453-2''
- Код оборудования
- 3750511
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-D453-2
- Позиция на схеме
- 3640
- Исполнение
- 30-500mb
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.15
- Ширина, см
- 11
- Высота, см
- 6.5
- Длина, см
- 18
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
- Вид подключения
- DIN-штекер
- Диапазон срабатывания
- от 0 до 25 мбар
- Максимальное рабочее давление
- 600 мбар
- Диапазон регулировки
- от 100 до 500 мбар
- Для контроля
- избыточного давления и давления разряжения
- Рабочая среда
- воздух, нейтральные газы
- Единица продажи
- шт
- MPN / артикул
- 13010091
