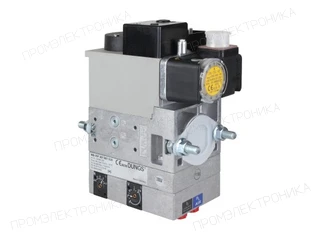

Газовый мультиблок Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS
Газовый мультиблок Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS, артикул 13020612. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Присоединение: Rp 3/4" · Управление V1/V2: Раздельное · Степень защиты: IP54 · Режим регулирования: Бесступенчатый плавный · Диапазон выходного давления: от 0,5 до 100 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-VEF
Описание
Газовый мультиблок Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS: техническое описание
Газовый мультиблок Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — бесступенчатый плавный; клапаны V1/V2 — Класс А.
Для согласования с газовой линией используются параметры: присоединение — Rp 3/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 5 до 100 мбар; диапазон выходного давления — от 0,5 до 100 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — раздельное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13020612. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
В каких горелках применяется
Артикул 13020612 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO VG2.210 V D332-3/4"-RP3/4" KN
- Позиция на схеме
- 4100
- ELCO VG2.210 V D332 - 3/4"-RP3/4" KL
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KN
- Код оборудования
- 3836364
- Позиция на схеме
- 4100
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KL
- Код оборудования
- 3836365
- Позиция на схеме
- 4100
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KN
- Код оборудования
- 3836368
- Позиция на схеме
- 4100
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KL
- Код оборудования
- 3836369
- Позиция на схеме
- 4100
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.205 DP E D345-3/4” RP3/4” KN
- Код оборудования
- 3836374
- Позиция на схеме
- 4100
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.205 DP E D345-3/4” RP3/4” KL
- Код оборудования
- 3836375
- Позиция на схеме
- 4100
- Период оборудования
- с 09-2018 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Тип соединения
- Rp 3/4"
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 5 до 100 мбар
- Диапазон выходного давления
- от 0,5 до 100 мбар
- Управление клапанами V1 и V2
- раздельное
- Режим эксплуатации
- бесступенчатый плавный
- Единица продажи
- шт
- Артикул OEM
- 13020612
