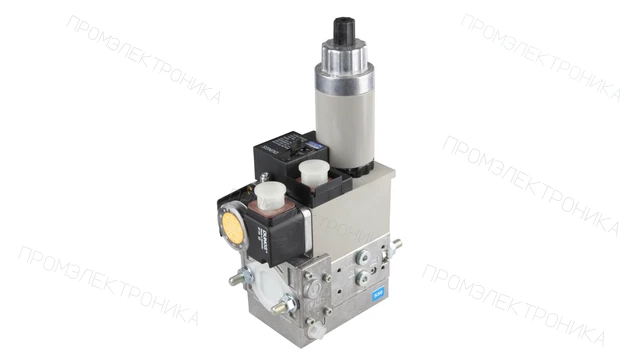

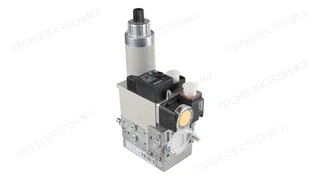

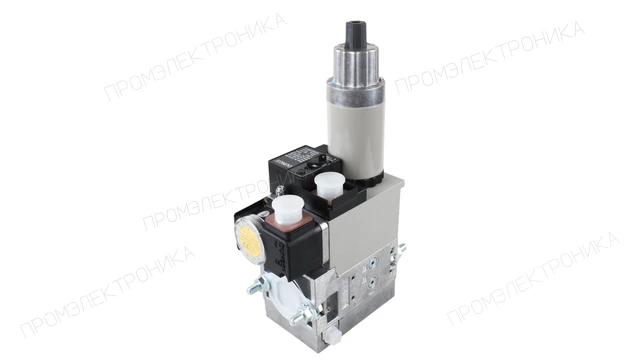

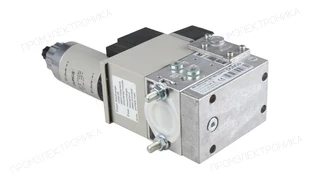

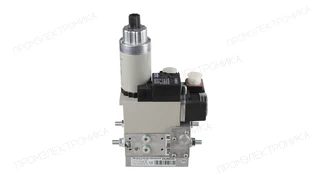

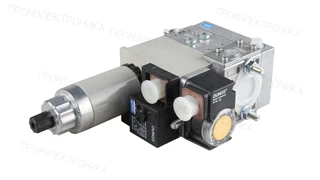

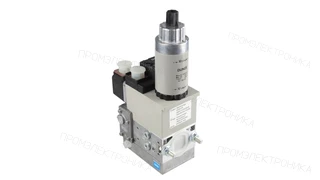

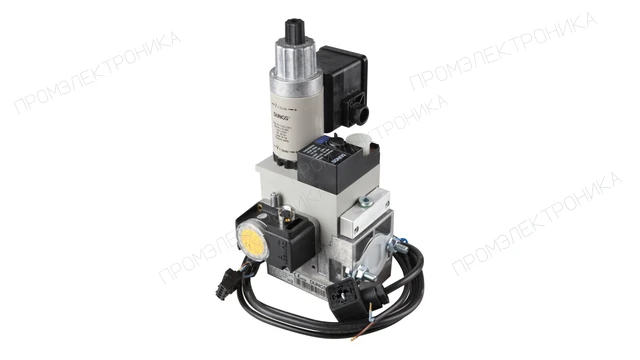

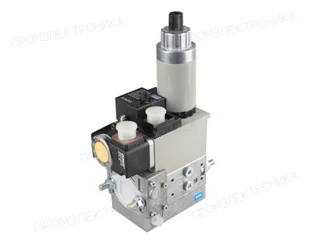

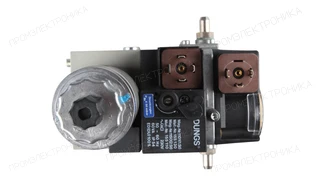

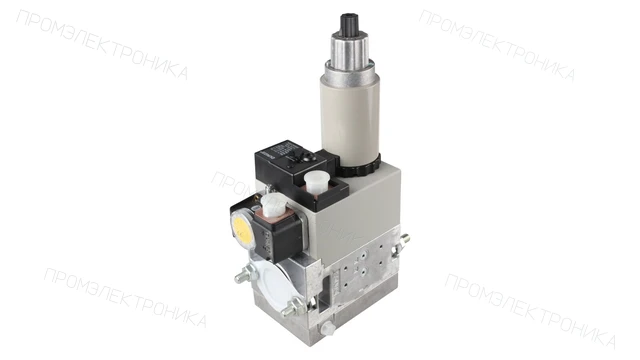

Газовый мультиблок Elco MB-ZRDLE 407 B01 S50
Газовый мультиблок Elco MB-ZRDLE 407 B01 S50, артикул 13011112. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Двухступенчатый · Диапазон выходного давления: от 4 до 50 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-ZRDLE
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-ZRDLE 407 B01 S50: техническое описание
Газовый мультиблок Elco MB-ZRDLE 407 B01 S50 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — двухступенчатый; клапаны V1/V2 — Класс А; фильтр — стандартный фильтр, синий; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1/2", Rp 3/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 4 до 50 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13011112. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 65074743
- Elco
- 65323605
Применяемость
Артикул 13011112 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E4.225 G/F-ZT KS |
Клапан MB-ZRDLE 407 B01 S50 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco E4.300 G/F-ZT KS |
Клапан MB-ZRDLE 407 B01 S50 Rp ¾»
Позиция на схеме: 4701
Узел: Газовая арматура |
| Elco EK 04B.43 G/F-ZT T1 |
Газовый клапан MB-ZRDLE 407 B01 S50 Rp ¾»
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco EK 04B.43 G/F-ZT T2 |
Газовый клапан MB-ZRDLE 407 B01 S50 Rp ¾»
Позиция на схеме: 470 1
Узел: Газовая арматура |
| Elco VG 04.430 DUO KL |
Газовый клапан MB-ZRDLE 407 B01 S50 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.430 DUO KN |
Газовый клапан MB-ZRDLE 407 B01 S50 Rp ¾»
Позиция на схеме: 470
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13011112 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки GT-d26 - 3/4” - Rp3/4”
- Позиция на схеме
- 4100
- ELCO GT -D26 - 3/4 - RP3/4
- Код оборудования
- 3832663
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2010 до -
- Узел горелки GT - D213 - 3/4 -RP3/4
- Код оборудования
- 0241108
- Позиция на схеме
- 4700
- Период оборудования
- с 01-1994 до 07-2015
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 3.4
- Ширина, см
- 7.9
- Высота, см
- 8.4
- Длина, см
- 10.7
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 15 до 360 мбар
- Диапазон выходного давления
- от 4 до 50 мбар
- Управление клапанами V1 и V2
- совместное
- Встроенный фильтр
- стандартный фильтр, синий
- Реле давления
- GW 150 A5
- Тип соединения
- Rp 1/2", Rp 3/4"
- Режим эксплуатации
- двухступенчатый
- Единица продажи
- шт
- Артикул OEM
- 13011112
