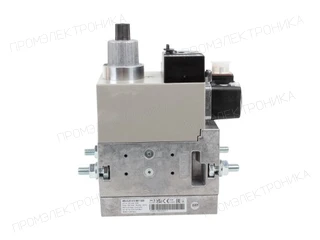

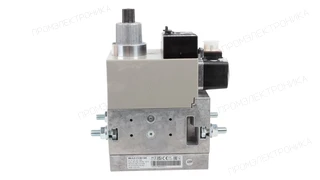

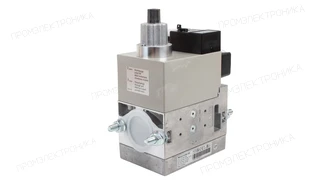

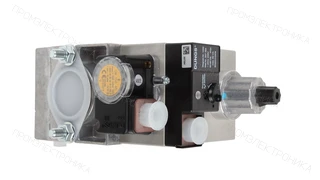

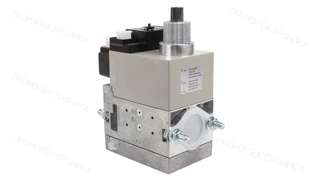

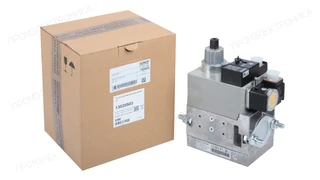

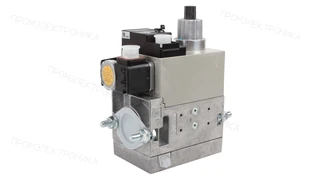

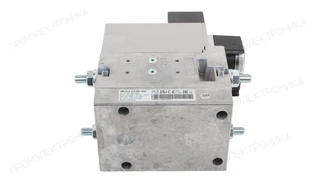

Газовый мультиблок Elco MB-DLE 412 B01 S20
Газовый мультиблок Elco MB-DLE 412 B01 S20, артикул 13020503. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Одноступенчатый · Диапазон выходного давления: от 4 до 20 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-DLE
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-DLE 412 B01 S20: техническое описание
Газовый мультиблок Elco MB-DLE 412 B01 S20 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — одноступенчатый; клапаны V1/V2 — Класс А; фильтр — стандартный фильтр, синий; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 3/4", Rp 1", Rp 1 1/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 4 до 20 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13020503. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13016718
Применяемость
Артикул 13020503 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E4.225 G/F-T KS |
Клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco E4.300 G/F-T KS |
Клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VG 02.120 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VG 02.120 KN |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VG 02.160 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VG 02.160 KN |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 02.210-1 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VG 02.210-1 KN |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VG 02.210-2 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VG 02.210-2 KN |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VG 03.240 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 03.240 KN |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 03.300 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 03.300 KN |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 2.140 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 2.140 KN |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 2.200 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 2.200 KN |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VGL 2.120 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VGL 2.210 KL |
Газовый клапан MB-DLE 412 B01 S20 Rp 1¼»
Позиция на схеме: 410
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13020503 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VG 2.205 E D1”1/4 RP1”1/4 KN
- Код оборудования
- 3836351
- Позиция на схеме
- 4100
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.205 E D1”1/4 RP1”1/4 KL
- Код оборудования
- 3836352
- Позиция на схеме
- 4100
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KN
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KL
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KN
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KN 60H
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KL
- Позиция на схеме
- 4100
- Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KL 60H
- Позиция на схеме
- 4100
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 5
- Ширина, см
- 9
- Высота, см
- 21.5
- Длина, см
- 18.5
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 15 до 360 мбар
- Диапазон выходного давления
- от 4 до 20 мбар
- Управление клапанами V1 и V2
- совместное
- Встроенный фильтр
- стандартный фильтр, синий
- Реле давления
- GW 150 A5
- Режим эксплуатации
- одноступенчатый
- Тип соединения
- Rp 3/4", Rp 1", Rp 1 1/4"
- Единица продажи
- шт
- Артикул OEM
- 13020503
