Газовый мультиблок Elco MBC-65-DLE-S20

Газовый мультиблок Elco MBC-65-DLE-S20: техническое описание

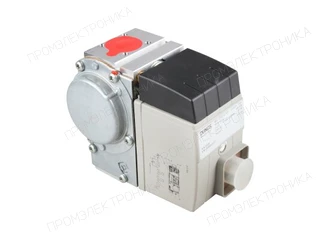

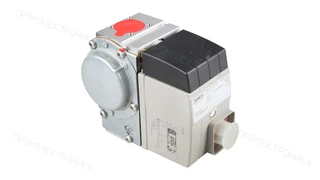

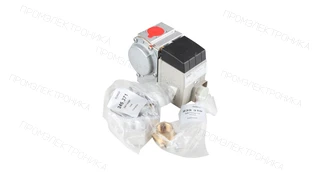

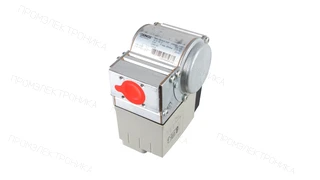

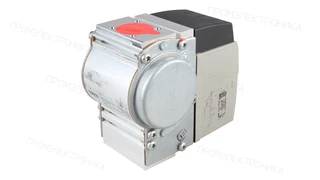

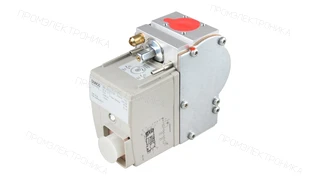

Газовый мультиблок Elco MBC-65-DLE-S20 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — одноступенчатый; клапаны V1/V2 — Класс А; фильтр — мелкая сетка; реле давления — GW 150 A5.

Для согласования с газовой линией используются параметры: присоединение — Rp 1/2"; максимальное избыточное давление — 200 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 3 до 15 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.

Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.

При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 65108840. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
