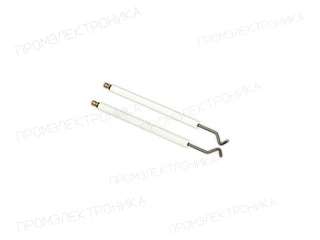

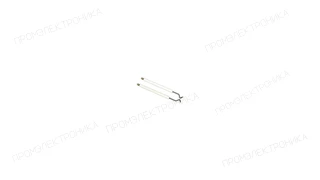

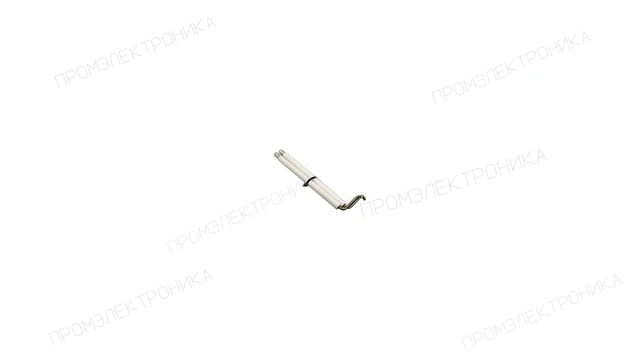

Комплект электродов поджига 172 мм
Комплект электродов поджига 172 мм, артикул 13014218. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Комплект электродов · Диаметр штекера: 6 мм · Назначение электрода: Поджига · Фиксированная изоляция: ⌀8 x 120 мм · Точная длина электрода: 172 мм · Длина электрода: От 100 до 199,9 мм · Производитель электрода: ELCO · Размер стержня: ⌀3 x 41 мм
Описание
Комплект электродов поджига 172 мм: техническое описание
Комплект электродов поджига 172 мм — комплект электродов горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.
Геометрия электродного узла: общая длина — 172 мм; стержень — ⌀3 x 41 мм; фиксированная изоляция — ⌀8 x 120 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
Подключение и фиксация: штекер — 6 мм. При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13014218. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13014218 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 3.50 L-RO |
Электрод левый + правый
Позиция на схеме: 19
|
| Elco EK 3.50 L-ROA |
Электрод левый + правый
Позиция на схеме: 19
|
| Elco EK 3.70 L-RO |
Электрод левый + правый
Позиция на схеме: 19
|
| Elco EK 3.70 L-ROA |
Электрод левый + правый
Позиция на схеме: 19
|
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Вес, кг
- 0.3
- Длина, см
- 17.2
- Тип электрода
- розжига
- Длина электрода
- 172 мм
- Диаметр штекера
- 6 мм
- Размер фиксированной изоляции
- ⌀8 x 120 мм
- Размер стержня
- ⌀3 x 41 мм
- Единица продажи
- шт
- Артикул производителя
- 13014218
