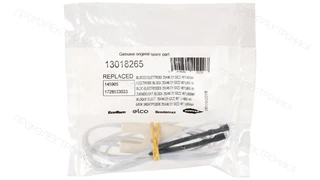

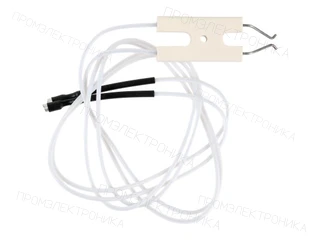

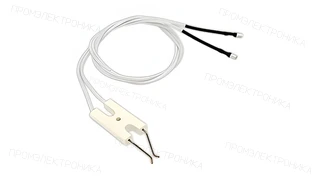

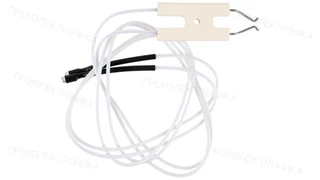

Блок электродов поджига с гибким кабелем 70 мм - 840 мм
Блок электродов поджига с гибким кабелем 70 мм - 840 мм, артикул 13018265. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Блок электродов · Кабель в комплекте: С кабелем · Длина кабеля: 840 мм · Диаметр штекера: 4 мм · Назначение электрода: Поджига · Фиксированная изоляция: 48 x 25 x 8 мм · Точная длина электрода: 70 мм · Длина электрода: Менее 100 мм
Описание
Блок электродов поджига с гибким кабелем 70 мм - 840 мм: техническое описание
Блок электродов поджига с гибким кабелем 70 мм - 840 мм — электродный блок горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.

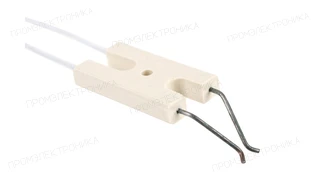

Геометрия электродного узла: общая длина — 70 мм; стержень — ⌀1.2-1.5 x 22 мм; фиксированная изоляция — 48 x 25 x 8 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.

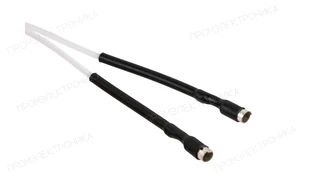

Подключение и фиксация: штекер — 4 мм; кабель — 840 мм. При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13018265. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13018265 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VGL 04.350 DUO KL |
Блок электродов поджига с кабелем
Позиция на схеме: 30.2
|
| Elco VGL 04.350 DUO KN |
Блок электродов поджига с кабелем
Позиция на схеме: 30.2
|
| Elco VGL 04.440 DUO KL |
Блок электродов поджига с кабелем
Позиция на схеме: 30.2
|
| Elco VGL 04.440 DUO KN |
Блок электродов поджига с кабелем
Позиция на схеме: 30.2
|
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13018265 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO VGL 04.350 D KL
- Код оборудования
- 3832134
- Позиция на схеме
- 0520
- Период оборудования
- с 10-2012 до 02-2016
- ELCO VGL 04.350 D KN
- Код оборудования
- 3832133
- Позиция на схеме
- 0520
- Период оборудования
- с 09-2013 до 09-2014
- ELCO VGL 04.440 D KL
- Код оборудования
- 3832136
- Позиция на схеме
- 0520
- Период оборудования
- с 10-2012 до 05-2015
- ELCO VGL 04.440 D KN
- Код оборудования
- 3832135
- Позиция на схеме
- 0520
- Период оборудования
- с 10-2012 до 09-2013
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.13
- Длина, см
- 91
- Длина кабеля электропитания
- 840 мм
- Тип электрода
- розжига
- Длина электрода
- 70 мм
- Диаметр штекера
- 4 мм
- Размер фиксированной изоляции
- 48 x 25 x 8 мм
- Размер стержня
- ⌀1.2-1.5 x 22 мм
- Единица продажи
- шт
- Артикул производителя
- 13018265
