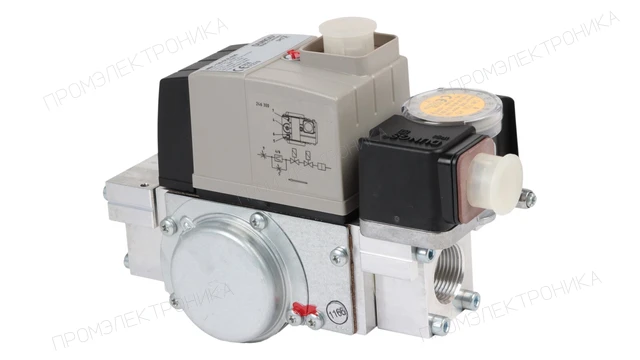

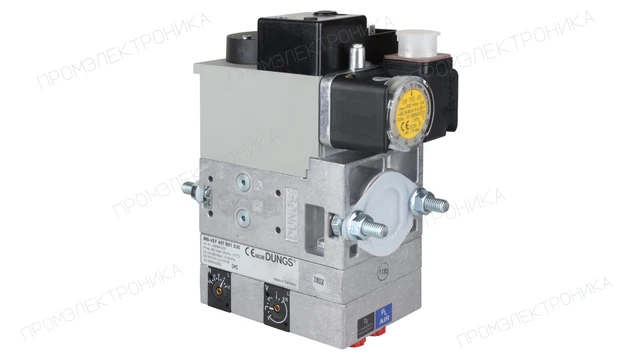

Газовый мультиблок Dungs MB-VEF 420 B01 S30
Газовый мультиблок Dungs MB-VEF 420 B01 S30, артикул 13013906. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Бесступенчатый плавный · Диапазон выходного давления: от 0,5 до 100 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-VEF
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Dungs MB-VEF 420 B01 S30: техническое описание
Газовый мультиблок Dungs MB-VEF 420 B01 S30 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — бесступенчатый плавный; клапаны V1/V2 — Класс А; фильтр — пакетный; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 100 до 360 мбар; диапазон выходного давления — от 0,5 до 100 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13013906. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13013906 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 04B.43 G/F-ZVT T1 |
Газовый клапан MB-VEF 420 B01 S30 + FP
Позиция на схеме: 470 3
Узел: Газовая арматура |
| Elco EK 04B.43 G/F-ZVT T2 |
Газовый клапан MB-VEF 420 B01 S30 + FP
Позиция на схеме: 470 3
Узел: Газовая арматура |
| Elco EK 04B.54 G/F-ZVT T1 |
Газовый клапан MB-VEF 420 B01 S30 + FP
Позиция на схеме: 470 3
Узел: Газовая арматура |
| Elco EK 04B.54 G/F-ZVT T2 |
Газовый клапан MB-VEF 420 B01 S30 + FP
Позиция на схеме: 470 3
Узел: Газовая арматура |
| Elco EK 04B.60 G/F-VTD T1 |
Газовый клапан MB-VEF 420 B01 S30 + FP Rp 1½»
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco EK 04B.60 G/F-VTD T2 |
Газовый клапан MB-VEF 420 B01 S30 + FP Rp 1½»
Позиция на схеме: 470 2
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 04.430 DUO PLUS KL |
Газовый клапан MB-VEF 420 B01 S30 + FP
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.430 DUO PLUS KN |
Газовый клапан MB-VEF 420 B01 S30 + FP
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.540 DUO PLUS KL |
Газовый клапан MB-VEF 420 B01 S30 + FP
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.540 DUO PLUS KN |
Газовый клапан MB-VEF 420 B01 S30 + FP
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.540 V KL |
Газовый клапан MB-VEF 420 B01 S30 + FP Rp 1½»
Позиция на схеме: 470
Узел: Газовая арматура |
| Elco VG 04.540 V KN |
Газовый клапан MB-VEF 420 B01 S30 + FP Rp 1½»
Позиция на схеме: 470
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 100 до 360 мбар
- Диапазон выходного давления
- от 0,5 до 100 мбар
- Управление клапанами V1 и V2
- совместное
- Встроенный фильтр
- пакетный
- Реле давления
- GW 150 A5
- Тип соединения
- Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"
- Режим эксплуатации
- бесступенчатый плавный
- Единица продажи
- шт
- Артикул OEM
- 13013906
