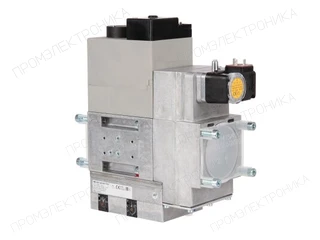

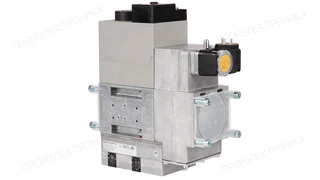

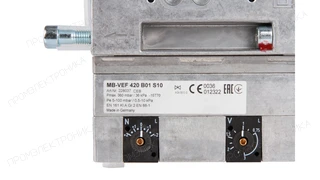

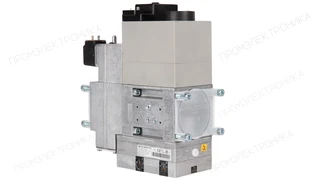

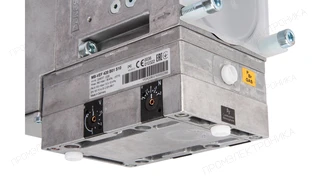

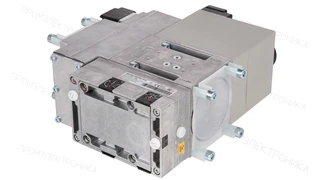

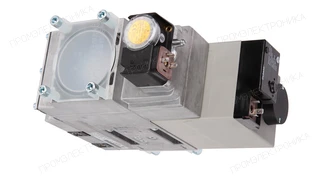

Газовый мультиблок Elco MB-VEF 420 B01 S10
Газовый мультиблок Elco MB-VEF 420 B01 S10, артикул 13011725. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Бесступенчатый плавный · Диапазон выходного давления: от 0,5 до 100 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-VEF
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-VEF 420 B01 S10: техническое описание
Газовый мультиблок Elco MB-VEF 420 B01 S10 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — бесступенчатый плавный; клапаны V1/V2 — Класс А; фильтр — предварительный фильтр; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 5 до 100 мбар; диапазон выходного давления — от 0,5 до 100 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13011725. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Cuenod
- A13004916
- Elco
- 13016725
Применяемость
Артикул 13011725 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.450 G/F-VT KL |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 470 3
Узел: Газовая арматура |
| Elco E5.450 G/F-VT KN |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 470 3
Узел: Газовая арматура |
| Elco E5.450 G/F-VTD KL |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4703
Узел: Газовая арматура |
| Elco E5.450 G/F-VTD KN |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4703
Узел: Газовая арматура |
| Elco E5.600 G/F-VT KL |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 470 3
Узел: Газовая арматура |
| Elco E5.600 G/F-VT KN |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 470 3
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E5.600 G/F-VTD KL |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4703
Узел: Газовая арматура |
| Elco E5.600 G/F-VTD KN |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4703
Узел: Газовая арматура |
| Elco E6.1200 G/F-VT KL |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco E6.1200 G/F-VT KN |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco E6.850 G/F-VT KL |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco E6.850 G/F-VT KN |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco TECTRON E6 G/F-VTDСерия; полное исполнение в каталоге не указано |
Клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4702
Узел: Газовая арматура |
| Elco VECTRON EK 05B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 408
Узел: Электроника |
| Elco VECTRON EK 06B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Газовый клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 408 2-3
Узел: Электроника |
| Elco VG 05.1000 DUO PLUS |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 408
Узел: Электроника |
| Elco VG 05.1000 VARIO |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 408
Узел: Электроника |
| Elco VG 05.700 DUO PLUS |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 408
Узел: Электроника |
| Elco VG 05.700 VARIO |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 408
Узел: Электроника |
| Elco VG 06.1600 DUO PLUS |
Газовый клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4082-3
Узел: Электроника |
| Elco VG 06.1600 VARIO |
Газовый клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4082-3
Узел: Электроника |
| Elco VG 06.2100 DUO PLUS |
Газовый клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4082-3
Узел: Электроника |
| Elco VG 06.2100 VARIO |
Газовый клапан MB-VEF 420 B01 S10 + FP
Позиция на схеме: 4082-3
Узел: Электроника |
| Elco VG 3.290 DP KL |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 3.290 DP KN |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 3.360 DP KL |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 3.360 DP KN |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 410
Узел: Газовая арматура |
| Elco VG 4.460 DP KL |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 4.460 DP KN |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 4.610 DP KL |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 4.610 DP KN |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 403
Узел: Газовая арматура |
| Elco VG 5.1200 DP KN / KM / KL |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 3100
Узел: Электроника |
| Elco VG 5.950 DP KN / KM / KL |
Газовый клапан MB-VEF 420 B01 S10 Rp 2″
Позиция на схеме: 3100
Узел: Электроника |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13011725 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO GT -D32 - 1 1/2 - RP2
- Код оборудования
- 13006666
- Позиция на схеме
- 3600
- Период оборудования
- с 08-2000 до -
- ELCO GT - D350 - 1 1/2 - RP2 /TC
- Код оборудования
- 13014877
- Позиция на схеме
- 3600
- Период оборудования
- с 08-2000 до -
- Узел горелки GT-d327 - 1"1/2-Rp2"
- Позиция на схеме
- 3100
- Узел горелки GT-D327-1''1/2-RP2''
- Код оборудования
- 3833192
- Позиция на схеме
- 3100
- Период оборудования
- с 02-2011 до -
- Узел горелки GT-d327 - 1”1/2-Rp2”
- Код оборудования
- 3833192
- Позиция на схеме
- 3100
- Период оборудования
- с 02-2011 до -
- Узел горелки GT-d327 - 1"1/2-Rp2"
- Код оборудования
- 3833192
- Позиция на схеме
- 3100
- Период оборудования
- с 02-2011 до -
- ELCO GT -D327 - 1 1/2-RP2
- Код оборудования
- 3833192
- Позиция на схеме
- 3100
- Период оборудования
- с 02-2011 до -
- Узел горелки GT-d327 - 1ˮ1/2-Rp2ˮ
- Позиция на схеме
- 3100
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 5.7
- Ширина, см
- 10
- Высота, см
- 26.3
- Длина, см
- 25.6
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 5 до 100 мбар
- Диапазон выходного давления
- от 0,5 до 100 мбар
- Управление клапанами V1 и V2
- совместное
- Реле давления
- GW 150 A5
- Встроенный фильтр
- предварительный фильтр
- Тип соединения
- Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2"
- Режим эксплуатации
- бесступенчатый плавный
- Единица продажи
- шт
- Артикул OEM
- 13011725
