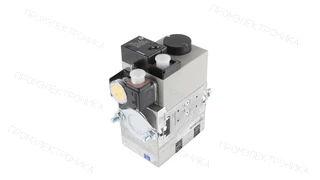

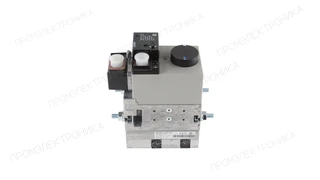

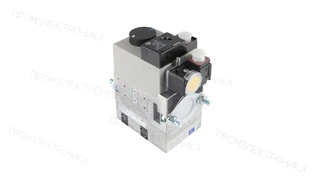

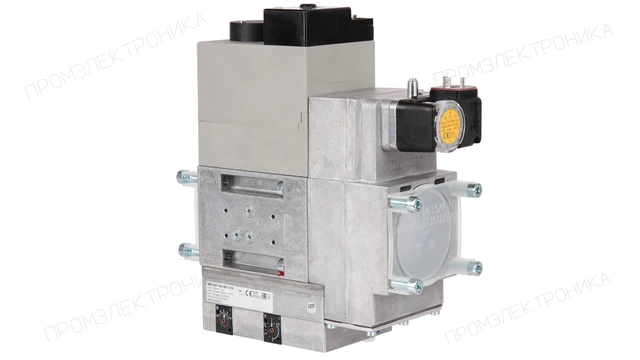

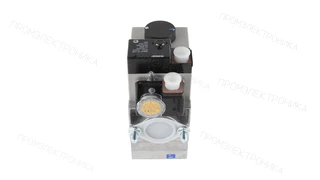

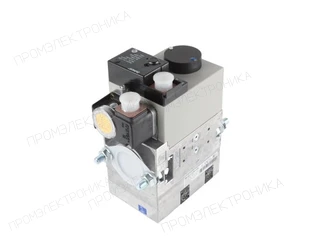

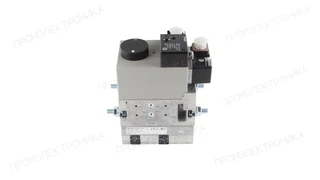

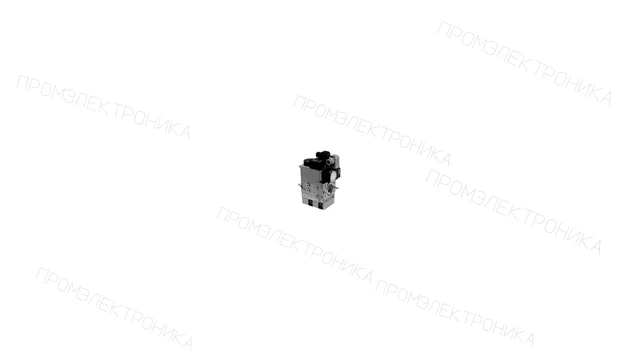

Газовый мультиблок Elco MB-VEF 412 B01 S30
Газовый мультиблок Elco MB-VEF 412 B01 S30, артикул 13011720. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Бесступенчатый плавный · Диапазон выходного давления: от 0,5 до 100 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-VEF
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-VEF 412 B01 S30: техническое описание
Газовый мультиблок Elco MB-VEF 412 B01 S30 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — бесступенчатый плавный; клапаны V1/V2 — Класс А; фильтр — фильтр тонкой очистки; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1", Rp 1 1/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 100 до 360 мбар; диапазон выходного давления — от 0,5 до 100 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13011720. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13013909
- Elco
- 13016722
- Elco
- A13000335
Применяемость
Артикул 13011720 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EK 03B.24 G/F-ZVT T1 |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco EK 03B.24 G/F-ZVT T2 |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco EK 03B.30 G/F-ZVT T1 |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco EK 03B.30 G/F-ZVT T2 |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 470 2
Узел: Газовая арматура |
| Elco VECTRON EK 05B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 408
Узел: Электроника |
| Elco VECTRON EK 06B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Газовый клапан MB-VEF 412 B01 S30 + FI
Позиция на схеме: 408 1
Узел: Электроника |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 05.1000 DUO PLUS |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 408
Узел: Электроника |
| Elco VG 05.1000 VARIO |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 408
Узел: Электроника |
| Elco VG 05.700 DUO PLUS |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 408
Узел: Электроника |
| Elco VG 05.700 VARIO |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 408
Узел: Электроника |
| Elco VG 06.1600 DUO PLUS |
Газовый клапан MB-VEF 412 B01 S30 + FI
Позиция на схеме: 4081
Узел: Электроника |
| Elco VG 06.1600 VARIO |
Газовый клапан MB-VEF 412 B01 S30 + FI
Позиция на схеме: 4081
Узел: Электроника |
| Elco VG 06.2100 DUO PLUS |
Газовый клапан MB-VEF 412 B01 S30 + FI
Позиция на схеме: 4081
Узел: Электроника |
| Elco VG 06.2100 VARIO |
Газовый клапан MB-VEF 412 B01 S30 + FI
Позиция на схеме: 4081
Узел: Электроника |
| Elco VG 5.1200 DP KN / KM / KL |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 3100
Узел: Электроника |
| Elco VG 5.950 DP KN / KM / KL |
Газовый клапан MB-VEF 412 B01 S30 Rp 1¼»
Позиция на схеме: 3100
Узел: Электроника |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13011720 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO GT -D31 - 1 1/4 - RP2
- Код оборудования
- 13014760
- Позиция на схеме
- 3100
- Период оборудования
- с 08-2000 до -
- Узел горелки GT-D331-1''1/4-RP2''
- Код оборудования
- 3833474
- Позиция на схеме
- 3100
- Период оборудования
- с 01-2011 до -
- Узел горелки GT-d331 - 1”1/4-Rp2”
- Код оборудования
- 3833474
- Позиция на схеме
- 3100
- Период оборудования
- с 01-2011 до -
- Узел горелки GT-d331 - 1"1/4-Rp2"
- Код оборудования
- 3833474
- Позиция на схеме
- 3100
- Период оборудования
- с 01-2011 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 100 до 360 мбар
- Диапазон выходного давления
- от 0,5 до 100 мбар
- Управление клапанами V1 и V2
- совместное
- Реле давления
- GW 150 A5
- Режим эксплуатации
- бесступенчатый плавный
- Встроенный фильтр
- фильтр тонкой очистки
- Тип соединения
- Rp 1", Rp 1 1/4"
- Единица продажи
- шт
- Артикул OEM
- 13011720
Документация
Не нашли точную модель?
На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.
