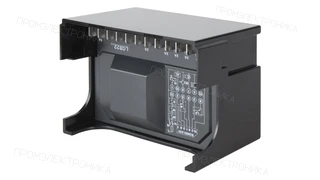

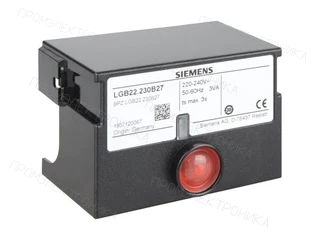

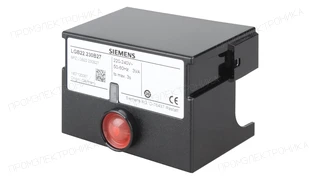

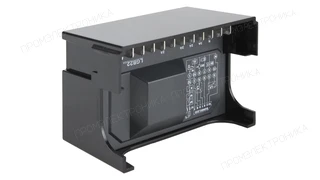

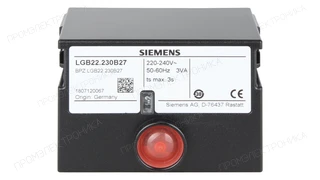

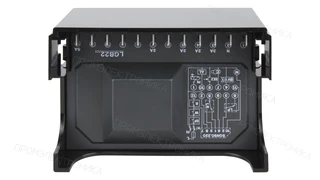

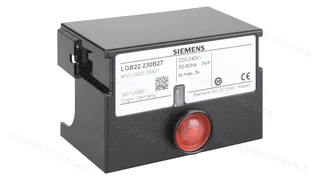

Автомат горения SIEMENS LGB22.230B27 — OEM ELCO 13009202
Автомат горения SIEMENS LGB22.230B27. Артикул OEM: 13009202. Напряжение питания: 220–240 В AC; Время безопасности при розжиге TSA: не более 3 с. Позиция в номенклатуре ELCO.
- Напряжение питания
- 220–240 В AC
- Время безопасности при розжиге TSA
- не более 3 с
- Время предварительной продувки t1
- не менее 20 с
- Вид датчика пламени
- ультрафиолетовый
Серия: LGB · Тип: Топочные автоматы · Цоколь: Без цоколя · Ступени: Двухступенчатые · Ступени: Одноступенчатые · Горелка: Наддувные горелки · Режим: Прерывистый режим · Контроль пламени: УФ-датчик
Документация для оборудования4 материалов; язык и редакция указаны отдельноОписание
Автомат горения SIEMENS LGB22.230B27 поставляется под OEM-артикулом 13009202 бренда ELCO.
Особенности исполнения LGB22.230B27
Напряжение питания — 220–240 В AC; Время безопасности при розжиге TSA — не более 3 с; Время предварительной продувки t1 — не менее 20 с; Вид датчика пламени — ультрафиолетовый. Полный перечень параметров приведён в таблице характеристик.
Времена программы
- Время ожидания tw: около 9 с.
- Время предварительной продувки t1: не менее 20 с.
- Время безопасности при розжиге TSA: не более 3 с.
- Время после розжига t3n: около 2,4 с.
- Время предварительного розжига t3: около 3 с.
Сверка перед заменой
Для LGB22.230B27 сравните полное обозначение на шильдике, питание, программу работы, способ контроля пламени и схему подключения. Совпадение корпуса или серии не подтверждает взаимозаменяемость. При наличии OEM-артикула укажите его вместе с моделью горелки.
Комплектация и заказ
Монтажный цоколь: Заказывается отдельно. Наличие цоколя, датчика, кабелей и дополнительных модулей в поставке подтвердите при заказе. В запросе укажите 13009202, количество и маркировку установленного оборудования.
Документы и схемы приведены отдельно с указанием языка. Для документов серии проверьте применимость к вашему исполнению и редакции устройства.
Технические характеристики
- Время ожидания tw
- около 9 с
- Степень защиты
- IP40
- Время предварительной продувки t1
- не менее 20 с
- Время безопасности при розжиге TSA
- не более 3 с
- Способ сжигания
- наддувные
- Время после розжига t3n
- около 2,4 с
- Режим работы
- прерывистый
- Время предварительного розжига t3
- около 3 с
- Напряжение питания
- 220–240 В AC
- Частота сети
- 50–60 Гц
- Монтажный цоколь
- Заказывается отдельно
- Рабочая температура окр. среды
- от -20 до 60 °C
- Вид датчика пламени
- ультрафиолетовый
- Исполнение горелки
- одноступенчатая или двухступенчатая
- Вид топлива
- газовые или комбинированные
- Единица продажи
- шт
- Артикул OEM
- 13009202
