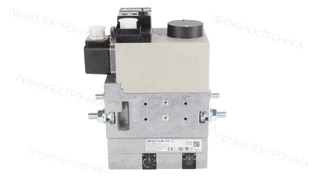

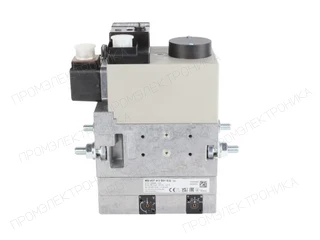

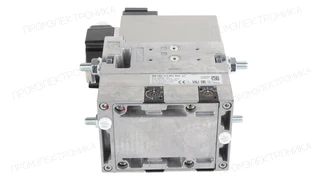

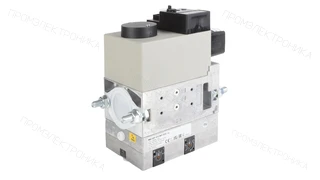

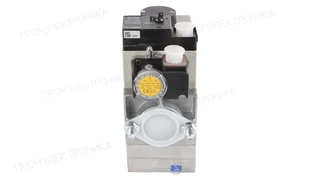

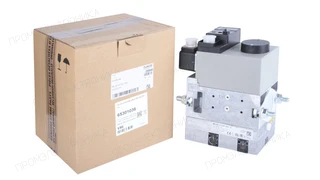

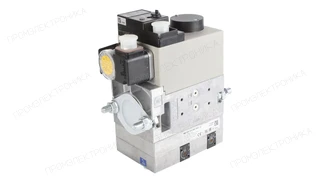

Газовый мультиблок Ecoflam MB-VEF 412 B01 S32
Газовый мультиблок Ecoflam MB-VEF 412 B01 S32, артикул 65301036. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Раздельное · Степень защиты: IP54 · Режим регулирования: Бесступенчатый плавный · Диапазон выходного давления: от 0,5 до 100 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-VEF
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Ecoflam MB-VEF 412 B01 S32: техническое описание
Газовый мультиблок Ecoflam MB-VEF 412 B01 S32 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — бесступенчатый плавный; клапаны V1/V2 — Класс А; фильтр — фильтр тонкой очистки; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1", Rp 1 1/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 100 до 360 мбар; диапазон выходного давления — от 0,5 до 100 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — раздельное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — Ecoflam; артикул или обозначение — 65301036. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
В каких горелках применяется
Артикул 65301036 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO GT - d334 - 1"1/4-Rp2" /TC
- Код оборудования
- 3833486
- Позиция на схеме
- 3100
- Период оборудования
- с 09-2011 до -
- Узел горелки GT-d334 - 1”1/4-Rp2” /TC
- Код оборудования
- 3833486
- Позиция на схеме
- 3100
- Период оборудования
- с 09-2011 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 5.55
- Ширина, см
- 19
- Высота, см
- 24
- Длина, см
- 20.5
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 100 до 360 мбар
- Диапазон выходного давления
- от 0,5 до 100 мбар
- Управление клапанами V1 и V2
- раздельное
- Реле давления
- GW 150 A5
- Режим эксплуатации
- бесступенчатый плавный
- Встроенный фильтр
- фильтр тонкой очистки
- Тип соединения
- Rp 1", Rp 1 1/4"
- Единица продажи
- шт
- Артикул OEM
- 65301036
