Газовая горелка CIB Unigas P71 M-.PR.S.RU.A.7.65

CIB Unigas P71 M-.PR.S.RU.A.7.65: назначение и исполнение

Газовая дутьевая горелка серии TECNOPRESS для работы на природном газе. Исполнение PR предусматривает прогрессивное регулирование с механической связью подачи газа и воздуха. В обозначении этой горелки указаны стандартная пламенная труба S, стандартное конструктивное исполнение A и газовая рампа DN 65.

Вентилятор подаёт воздух в зону горения, а сервопривод согласованно управляет воздушной заслонкой и газовым дросселем. Горелку подбирают к теплогенератору по рабочей точке, присоединительным размерам и составу автоматики. Совпадения одной номинальной мощности котла для подбора недостаточно.

Расшифровка маркировки

Код 7 сам по себе не подтверждает наличие блока контроля герметичности. В обозначениях производителя такой блок отдельно предусмотрен кодами комплектации 1 и 8. Состав поставляемой рампы и установленную автоматику необходимо сверить по паспорту и спецификации.

Мощность и рабочая область

В документации P71 приведены варианты с диапазонами 300–1200 кВт и 300–1650 кВт. Эти диапазоны относятся к разным исполнениям. Для полной маркировки P71 M-.PR.S.RU.A.7.65 верхнюю границу мощности, расход газа и рабочую диаграмму необходимо подтвердить по паспорту конкретной горелки. Значение 1650 кВт не следует автоматически принимать для любого P71.

При подборе требуется совместная проверка мощности и противодавления в топке по соответствующей кривой. Минимальное давление газа на входе рампы определяют для требуемого расхода с учётом сопротивления рампы и давления в камере сгорания. Диаметр DN 65 не определяет допустимое давление сам по себе: оно зависит от установленных клапанов.

Монтаж и электрическое подключение

В инструкции для P71 со стандартной трубой приведены длина трубы 385 мм и диаметр 234 мм. Перед монтажом сверяют глубину установки, амбразуру и фланец котла, толщину дверцы и пространство для обслуживания. Полные габариты и массу согласуют для фактической рампы и комплектации.

В технических таблицах P71 указаны двигатель вентилятора 2,2 кВт, общая электрическая мощность 2,7 кВт и питание 230 В 3~ / 400 В 3N~, 50 Гц. Схема подключения должна соответствовать шильдику двигателя и электрической схеме поставляемой горелки; это не обозначение однофазного питания 230 В.

Что передать для подбора и запроса цены

1. Полную маркировку P71 M-.PR.S.RU.A.7.65, количество и, при замене, серийный номер и год выпуска.
2. Модель котла, требуемую тепловую мощность и противодавление камеры сгорания.
3. Вид газа, минимальное и максимальное давление перед рампой в рабочем режиме.
4. Фото заводской таблички, существующего крепления, газовой рампы и электрических подключений.
5. Требования к регулированию, внешнему регулятору и контролю герметичности.
6. Город поставки и требуемый состав: горелка, голова сгорания, рампа, монтажные принадлежности и документация.

Для передачи шильдика и спецификации используйте подбор по фото или кнопку запроса в карточке. Возможность поставки именно этого исполнения, цену, состав комплекта и срок подтверждает менеджер.

Документация и обслуживание

Ниже доступна оригинальная русская инструкция C.I.B. Unigas M039393NB, редакция 0.0, 09/2019 для семейства P61, P65 и P71. Она содержит маркировку, характеристики разных исполнений, габаритные чертежи, рабочие диаграммы, обслуживание и электрические схемы. Это руководство семейства; индивидуальный паспорт и электрическую схему выбирают по полному исполнению и серийному номеру.

В инструкции установлен прерывистый режим с автоматическим контрольным отключением после 24 часов непрерывной работы. Монтаж, настройку и обслуживание выполняет квалифицированный персонал. Для заказа электродов, автомата горения, сервопривода и клапанов нужны их собственные артикулы и данные горелки: применяемость только по обозначению P71 не подтверждается.

Частые вопросы

Можно ли заменить PR на MD?

Такая замена требует проверки регулятора, датчиков и схемы управления. PR и MD обозначают разные варианты регулирования, поэтому их нельзя считать одинаковыми исполнениями.

Подходит ли горелка для сжиженного газа?

Маркировка M- относится к природному газу. Исполнение для сжиженного газа имеет другое обозначение и требует отдельного подбора.

Можно ли заказать только по короткому названию P71?

Для правильного заказа используйте полную маркировку. Суффиксы определяют трубу, регулирование, комплектацию и присоединение рампы.

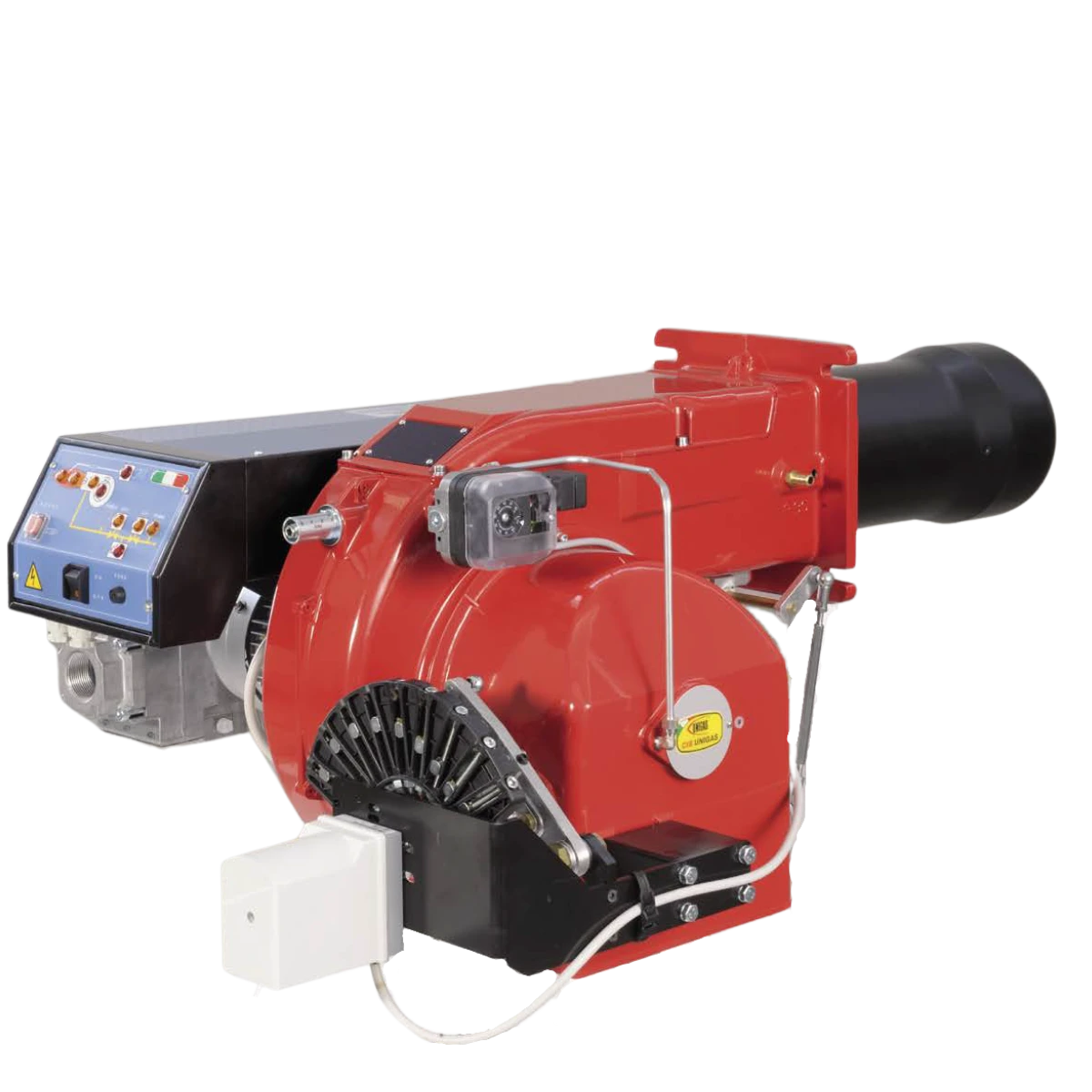

Изображение производителя показывает внешний вид P71. Расположение и состав газовой рампы подтверждаются спецификацией выбранного исполнения.
