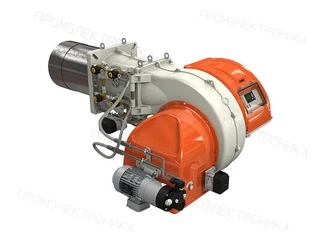

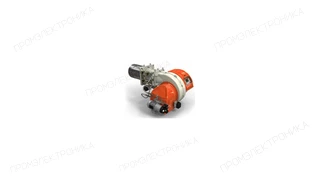

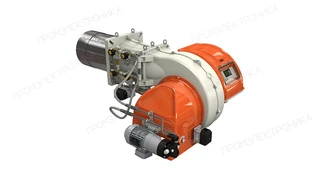

Газодизельная горелка Baltur TBML 510 LX ME

Газодизельная горелка Baltur TBML 510 LX ME: техническое описание

Газодизельная горелка Baltur TBML 510 LX ME — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — двухступенчатая / прогрессивная-электронномодулируемая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 1 200 до 5 200 кВт; противодавление — от 0 до 20 мбар; расход топлива — 101,1 - 430 кг/ч; расход газа — от 90 до 550 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: длина пламенной трубы — 650 мм; комплектация — с головой сгорания и с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 380 В; потребляемая мощность — 14 200 Вт; степень защиты — IP54; температура окружающей среды — от -15 до 40 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 11 000 Вт; уровень шума — 83 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 56790010. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
