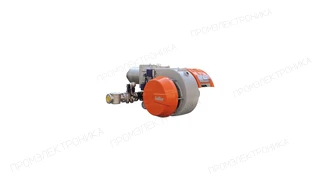

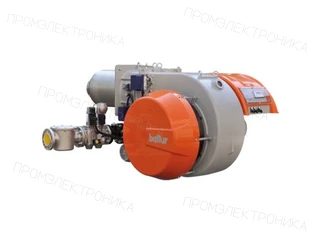

Газодизельная горелка Baltur TBML 800 ME

Газодизельная горелка Baltur TBML 800 ME: техническое описание

Газодизельная горелка Baltur TBML 800 ME — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — двухступенчатая / прогрессивная-электронномодулируемая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 2 000 до 8 000 кВт; противодавление — от 0 до 25 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: длина пламенной трубы — 715 мм; диаметр пламенной трубы — 418 мм; комплектация — с головой сгорания и с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 380 В; потребляемая мощность — 18 000 Вт; степень защиты — IP54. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 15 000 Вт; уровень шума — 83,5 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 67320010. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
