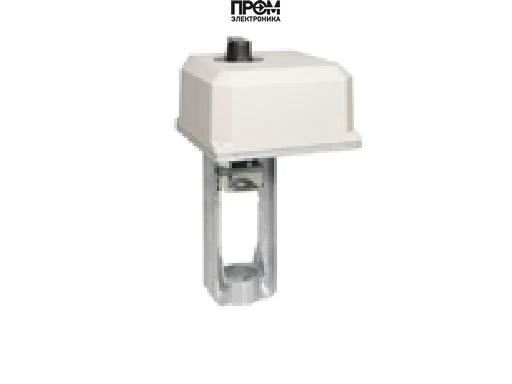

Honeywell (Resideo) ML6421B3012 привод для линейных клапанов

Honeywell ML6421B3012 — электрический линейный привод для управления регулирующими клапанами в системах отопления, вентиляции и кондиционирования. Модель относится к серии Honeywell / Resideo ML6421 и рассчитана на работу с клапанами, которым требуется ход штока 38 мм и повышенное усилие позиционирования 1800 Н. Привод применяется в инженерных системах зданий, тепловых пунктах, котельных, системах теплоснабжения, вентиляционных установках и контурах регулирования теплоносителя.

ML6421B3012 работает от сети 230 В AC и использует 3-точечное управление. Такой тип управления часто применяется в шкафах автоматики HVAC, погодозависимых регуляторах, контроллерах тепловых пунктов и системах диспетчеризации, где требуется открыть или закрыть клапан по командам контроллера. В отличие от приводов с аналоговым сигналом 0–10 В, данная модель предназначена именно для трехпозиционного управления: команда на движение штока в одну сторону, команда на движение в другую сторону и остановка при отсутствии управляющего сигнала.

Привод оснащен синхронным электродвигателем, который через механическую передачу преобразует вращательное движение в линейное перемещение штока. Такая конструкция обеспечивает точное позиционирование клапана и стабильную работу в системах, где важно поддерживать заданную температуру, расход или режим смешения теплоносителя. Время полного хода составляет 3,5 минуты при 50 Гц, что подходит для плавного регулирования без резких гидравлических перепадов.

Honeywell ML6421B3012 имеет степень защиты IP54, рассчитан на эксплуатацию при температуре окружающей среды от -10 до +50 °C и может применяться с клапанами, работающими с температурой среды до +150 °C. Для отдельных применений с более высокой температурой среды предусмотрены специальные высокотемпературные комплекты, которые подбираются отдельно по типу и DN клапана. Корпус выполнен из ABS, основание и скоба — из литого алюминия, что повышает механическую жесткость узла и надежность крепления на клапане.

Одно из преимуществ модели — простая установка без отдельной рычажной связи и сложной механической настройки. Привод устанавливается непосредственно на клапан, подключается к штоку и готовится к работе согласно монтажной инструкции. На корпусе предусмотрена ручная регулировка, которая может использоваться при отключенном питании, например во время наладки, сервисного обслуживания или аварийной проверки положения клапана.

ML6421B3012 подходит для применения с регулирующими клапанами Honeywell / Resideo соответствующих серий и типоразмеров, включая линейные клапаны для систем отопления, охлаждения, вентиляции и тепловых пунктов. В документации серии ML6421 указана совместимость с резьбовыми и фланцевыми клапанами, включая серии V5011, V5013, V5015, V5016, V5025, V5049, V5050, V5328 и V5329, а также новые линейки DE/DI, XE/XI, DF/XF. Перед заменой или подбором привода рекомендуется сверить ход клапана, усилие, напряжение питания, тип управляющего сигнала и точный артикул клапана.

Привод Honeywell ML6421B3012 востребован при автоматизации водяных и паровых контуров, регулировании подачи теплоносителя в теплообменники, управлении трехходовыми смесительными клапанами, модернизации тепловых пунктов и замене вышедших из строя приводов на существующих клапанах Honeywell. Модель особенно актуальна там, где требуется надежный привод на 230 В с большим усилием и ходом 38 мм.

При заказе Honeywell ML6421B3012 важно учитывать, что для корректной работы необходимо соответствие привода и клапана по механическому ходу, усилию закрытия и монтажному присоединению. Если оборудование подбирается как замена старому приводу, желательно предоставить маркировку установленного клапана, фото шильдика и данные системы управления. Это позволит исключить ошибку при подборе и подобрать оригинальное оборудование Honeywell / Resideo для конкретного узла регулирования.
