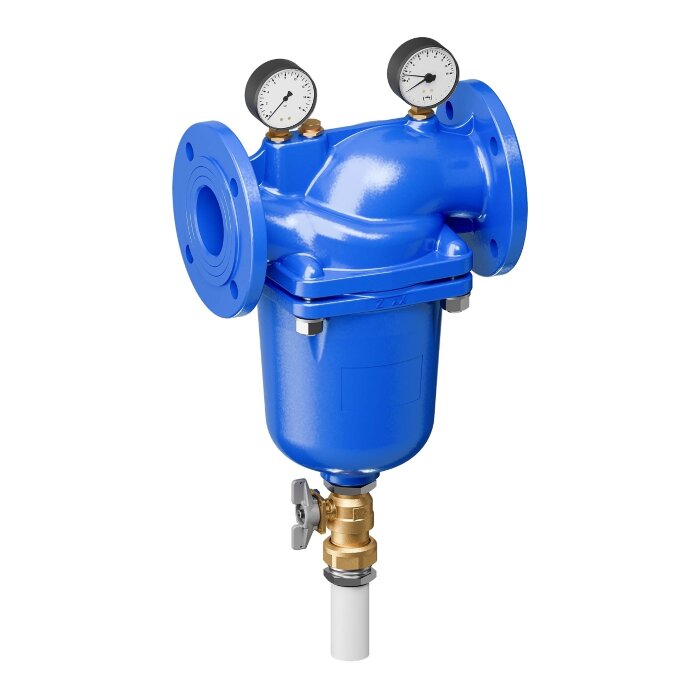

Resideo F78TS-100FA фильтр DN100 с обратной промывкой Honeywell

Honeywell Resideo F78TS-100FA — фланцевый фильтр механической очистки воды с функцией обратной промывки, разработанный для магистральных и распределительных систем водоснабжения с большим расходом. Модель применяется в инженерных сетях зданий, промышленных объектов, коммунальных узлов и других системах, где требуется стабильная защита трубопроводов и оборудования от твердых частиц.

Фильтр устанавливается в трубопровод DN100 и задерживает механические загрязнения, которые могут попадать в систему вместе с водой: песок, окалину, частицы ржавчины, фрагменты монтажных материалов и другие включения. Благодаря этому оборудование, расположенное после фильтра, работает надежнее и дольше: снижается риск засорения регулирующих клапанов, редукторов давления, насосных групп, теплообменников, запорной арматуры и контрольно-измерительных приборов.

Модификация F78TS-100FA оснащается фильтрующей сеткой 100 мкм. Такое исполнение подходит для объектов, где необходима эффективная механическая очистка воды без чрезмерного ограничения пропускной способности. Фильтр рассчитан на эксплуатацию в системах питьевого водоснабжения и удобен для объектов, где обслуживание должно выполняться быстро, без длительной остановки системы.

Назначение

Основное назначение Resideo F78TS-100FA — защита водопроводной системы и установленного оборудования от загрязнений, способных нарушить нормальную работу инженерных узлов. Даже небольшое количество механических частиц может привести к износу седел клапанов, заклиниванию регулирующих механизмов, снижению пропускной способности трубопровода и нестабильной работе оборудования.

Фильтр помогает поддерживать чистоту воды на входе в систему здания или технологического участка. Его установка особенно актуальна после ввода объекта в эксплуатацию, после ремонта трубопроводов, при подключении к старым сетям, а также в системах с высокой нагрузкой и большим суточным водоразбором.

Важное преимущество модели — наличие обратной промывки. В отличие от простых сетчатых фильтров, которые требуют демонтажа или ручной очистки фильтрующего элемента, F78TS-100FA позволяет удалять накопленные загрязнения через дренажный узел. Это сокращает время обслуживания и делает эксплуатацию более удобной для сервисного персонала.

Где применяется

Фильтр Honeywell Resideo F78TS-100FA используется на объектах, где требуется надежная механическая очистка воды при большом диаметре трубопровода. Модель подходит для установки на вводе водоснабжения, перед ответственным оборудованием или в составе узлов подготовки воды.

Типовые места применения:

жилые комплексы и многоквартирные дома;
гостиницы, офисные центры, торговые здания;
административные и социальные объекты;
производственные предприятия;
коммунальные системы водоснабжения;
насосные станции и распределительные узлы;
системы защиты регулирующей и запорной арматуры;
инженерные сети с повышенным расходом воды.

Фильтр может использоваться как самостоятельный элемент механической защиты или входить в состав комплексной системы водоподготовки. При подборе для нестандартных условий эксплуатации необходимо учитывать параметры воды, температуру, давление, расход и требования проекта.

Принцип работы

Во время нормальной работы вода проходит через корпус фильтра и фильтрующий элемент. Механические частицы задерживаются на сетке, а очищенный поток направляется дальше по трубопроводу. По мере накопления загрязнений сопротивление фильтра постепенно увеличивается, поэтому требуется периодическая промывка.

Процесс обратной промывки выполняется через специальный промывочный узел. При открытии промывочного крана поток воды направляется таким образом, чтобы удалить загрязнения с поверхности сетки и вывести их в дренаж. Конструкция позволяет обслуживать фильтр без полной разборки корпуса и извлечения фильтрующего элемента при каждой очистке.

Такой принцип удобен для крупных инженерных систем: обслуживание занимает меньше времени, эксплуатационные затраты снижаются, а риск ошибок при ручной разборке становится ниже. Для объектов с регламентным сервисом фильтр можно дооснастить автоматическим приводом обратной промывки, чтобы промывка выполнялась по заданному графику.

Преимущества

Honeywell Resideo F78TS-100FA выбирают для объектов, где важны надежность, ремонтопригодность и удобное обслуживание. Фильтр сочетает промышленное фланцевое исполнение, высокую пропускную способность и практичную систему промывки.

Ключевые преимущества:

обратная промывка без сложной разборки фильтра;
фланцевое подключение DN100 для крупных трубопроводов;
сетчатый элемент 100 мкм для задержания механических примесей;
высокая пропускная способность для объектов с большим расходом воды;
защита инженерного оборудования от песка, ржавчины и окалины;
снижение эксплуатационных рисков за счет уменьшения засоров;
возможность автоматизации промывки с помощью совместимого привода;
контроль загрязнения фильтра при использовании реле перепада давления;
удобное обслуживание для эксплуатационных служб;
применение в системах питьевого водоснабжения.

Технические характеристики

Бренд: Honeywell / Resideo
Модель: F78TS-100FA
Серия: F78TS
Тип оборудования: фланцевый фильтр с обратной промывкой
Назначение: механическая очистка воды
Среда: питьевая вода
Номинальный диаметр: DN100
Тип присоединения: фланцевое
Степень фильтрации: 100 мкм
Kvs: 145 м³/ч
Номинальное давление: PN16
Максимальное рабочее давление: до 16 бар
Минимальное входное давление: 1,5 бар
Тип обслуживания: обратная промывка через дренаж
Монтаж: на горизонтальном трубопроводе, чашей фильтра вниз
Фильтрующий элемент: сменный
Материал корпуса: высокопрочный чугун
Защитное покрытие корпуса: порошковое / полиамидное покрытие
Совместимая автоматика промывки: Z11AS
Совместимое реле перепада давления: DDS76
Ориентировочный вес для DN100: около 43 кг
Применение для других сред: только после проверки по паспорту и проектным требованиям

Технические особенности модели

Исполнение F78TS-100FA рассчитано на работу в магистральных системах, где обычные резьбовые фильтры уже не подходят по диаметру, расходу и условиям эксплуатации. Фланцевое подключение обеспечивает надежный монтаж в трубопроводе DN100, а корпусная конструкция рассчитана на длительную работу в инженерных системах зданий и промышленных объектов.

Фильтрующая сетка 100 мкм обеспечивает баланс между качеством механической очистки и пропускной способностью. Она задерживает наиболее распространенные твердые загрязнения, которые могут быть опасны для арматуры и оборудования, но при этом не создает избыточного сопротивления при корректном подборе фильтра по расходу.

Отдельное преимущество серии F78TS — возможность модернизации. При необходимости ручную промывку можно перевести в автоматический режим с помощью привода Z11AS. Это полезно для объектов, где фильтр расположен в техническом помещении, обслуживается по графику или работает в системе с большим количеством загрязнений. Для контроля состояния фильтра может применяться реле перепада давления DDS76, которое помогает определить момент, когда требуется промывка.

Совместимость и подбор

При выборе Resideo F78TS-100FA нужно учитывать несколько параметров: диаметр трубопровода, рабочее давление, фактический расход воды, требуемую степень фильтрации, место установки, возможность подключения дренажа и условия обслуживания.

Важно не путать модификацию 100FA с другими исполнениями серии F78TS. В линейке могут использоваться сетки с разной степенью фильтрации, поэтому при замене необходимо проверять полную маркировку фильтра, а не только диаметр DN100.

Для правильного подбора рекомендуется уточнить:

диаметр трубопровода и тип фланцев;
максимальный и рабочий расход воды;
давление в системе;
требуемую степень фильтрации;
наличие свободного места для обслуживания;
возможность отвода промывочной воды;
необходимость автоматической промывки;
требования проекта или эксплуатационной службы.

Если фильтр подбирается вместо ранее установленной модели, желательно сверить маркировку на корпусе, паспортные данные, направление потока и габариты монтажного участка. Это поможет избежать ошибок при замене и сократить время монтажа.

Примеры использования

1. Ввод холодной воды в жилой комплекс
Фильтр устанавливается на магистральном вводе и задерживает механические частицы до распределения воды по зданию. Это помогает защитить квартирные редукторы давления, запорную арматуру, счетчики и сантехнические узлы.

2. Защита оборудования в бизнес-центре
В зданиях с большим количеством потребителей стабильная работа водоснабжения критически важна. F78TS-100FA снижает риск засорения оборудования и упрощает обслуживание инженерной службы.

3. Промышленный объект с хозяйственно-питьевой водой
На производственных площадках фильтр может применяться для защиты насосных групп, клапанов и теплообменников от песка и ржавчины. Фланцевое исполнение DN100 подходит для систем с большим расходом.

4. Коммунальный водопроводный узел
Фильтр используется в составе распределительного узла, где требуется механическая очистка потока перед дальнейшей подачей воды потребителям. Возможность автоматизации промывки делает эксплуатацию более удобной.

Почему выгодно заказать в ПРОМЭЛЕКТРОНИКА

ПРОМЭЛЕКТРОНИКА поставляет оборудование Honeywell / Resideo для систем водоснабжения, отопления, автоматизации и промышленной инженерии. Мы поможем подобрать фильтр F78TS-100FA под параметры объекта, уточнить совместимость с аксессуарами, проверить исполнение по маркировке и подобрать решение для замены установленного оборудования.

Заказывая фильтр в ПРОМЭЛЕКТРОНИКА, вы получаете не просто позицию из каталога, а технически корректный подбор под задачу. Это особенно важно для фланцевой арматуры и фильтров большого диаметра, где ошибка в DN, степени фильтрации или комплектации может привести к задержкам при монтаже и дополнительным расходам.

Honeywell Resideo F78TS-100FA — практичное решение для защиты крупных систем водоснабжения. Он сочетает надежную механическую фильтрацию, удобную обратную промывку, возможность автоматизации и высокую пропускную способность, необходимую для современных инженерных объектов.
