Артикул:HEL-705-U-1-12-00
Характеристики
Бренд
Honeywell
Все характеристики
Платиновый терморезистор (RTD) Honeywell HEL-705-U-1-12-00 для точного и стабильного измерения температур. Номинальное сопротивление 1000 Ом, повышенная точность ±0.1% и выводы с тефлоновой (TFE) изоляцией. Поставляется компанией Промэлектроника, официальным дилером Honeywell.
Все описание
Категории:
2 000
В наличии
В корзине
+7 (958) 623-59-59 (WhatsApp)
8-800-350-57-63
sales@prom-elec.com
Обратная связь
Документация

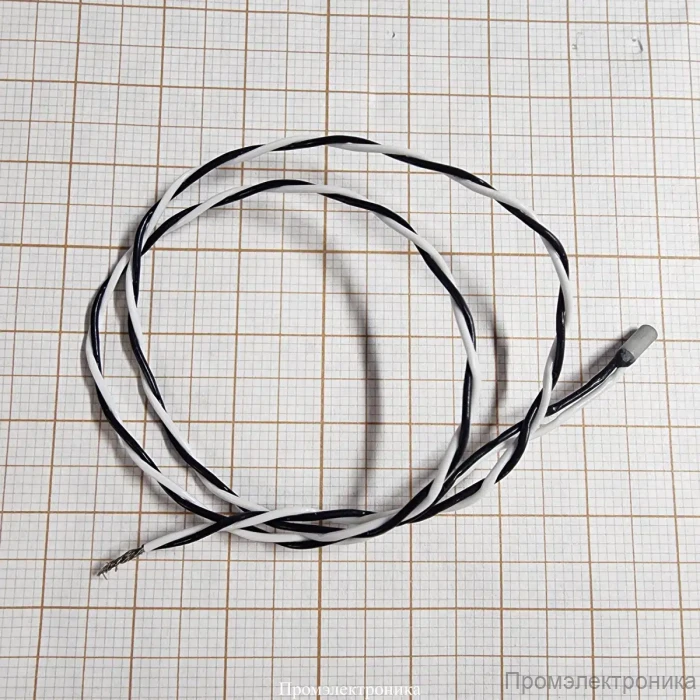

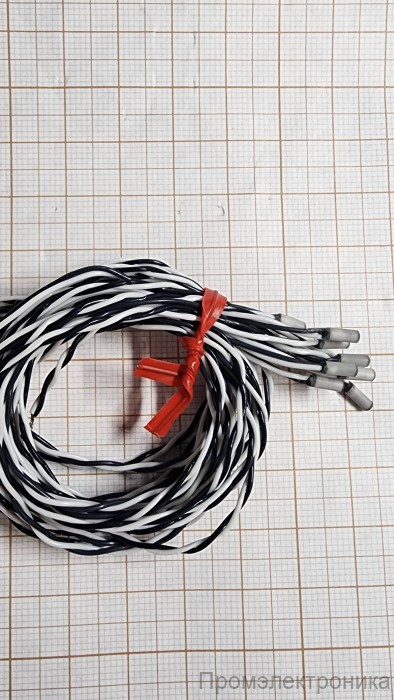

Платиновый тонкопленочный терморезистор Honeywell HEL-705-U-1-12-00

Компания Промэлектроника, являясь официальным дилером Honeywell, предлагает высокотехнологичные компоненты для систем автоматизации и контроля. Одной из ключевых позиций в нашем каталоге является платиновый тонкопленочный терморезистор (RTD) Honeywell HEL-705-U-1-12-00. Этот датчик серии HEL-700 разработан для приложений, где требуется высочайшая точность, стабильность и надежность при мониторинге и управлении критическими температурами.

В основе устройства лежит тонкопленочная технология: на подложку из высокочистой керамики (оксида алюминия) наносится тонкий слой платины. Затем с помощью лазерной подгонки сопротивление элемента калибруется до строго заданных значений, что обеспечивает превосходную взаимозаменяемость датчиков. Чувствительный элемент помещается в прочный цилиндрический керамический корпус, который защищает его от внешних воздействий и обеспечивает быстрый тепловой отклик.

Ключевые технические характеристики и преимущества

Высокая точность и линейность: Модель HEL-705-U-1-12-00 поставляется с опциональной, повышенной точностью калибровки сопротивления ±0.1% при 0°C. Это соответствует температурной погрешности всего ±0.3°C, что является критически важным для точных систем управления технологическими процессами. Датчик демонстрирует практически линейную зависимость сопротивления от температуры во всем рабочем диапазоне, упрощая обработку сигнала.

Надежность и стабильность:

  • Номинальное сопротивление: 1000 Ом при 0°C.
  • Температурный коэффициент сопротивления (Альфа): 0.00375 Ω/Ω/°C.
  • Долговременная стабильность: Дрейф параметров не превышает 0.05°C за 5 лет эксплуатации, что гарантирует надежность измерений на протяжении всего срока службы оборудования.
  • Диапазон рабочих температур: Благодаря изоляции выводов из TFE Teflon®, датчик способен стабильно работать в диапазоне температур от -70°C до +260°C.

Конструктивные особенности:

  • Корпус: Прочный, герметичный корпус из высокочистой керамики (оксид алюминия).
  • Выводы: Датчик оснащен двумя гибкими выводами длиной 305 мм (12 дюймов) из никелированной меди с тефлоновой изоляцией (AWG 28). Такая конструкция готова к монтажу без необходимости использования хрупких переходников.
  • Быстрый отклик: Малые размеры и продуманная конструкция обеспечивают минимальную тепловую инерционность. Время отклика в движущейся воде составляет менее 0.5 секунды.
  • Компактные размеры: Диаметр корпуса составляет всего 2.29 мм, а длина — 4.83 мм, что позволяет интегрировать датчик в самые миниатюрные узлы и сборки.

Рекомендуемый рабочий ток: Для минимизации собственного разогрева и достижения максимальной точности измерений рекомендуется использовать ток не более 1 мА.

Области применения

Платиновые терморезисторы Honeywell HEL-700 находят применение в самых разных отраслях благодаря своей универсальности и высоким эксплуатационным характеристикам.

Промышленная автоматизация и контроль:

  • Системы ОВК (HVAC): Мониторинг температуры воздуха в каналах, теплоносителя в трубах для эффективного управления климатом и энергосбережения.
  • Управление технологическими процессами: Контроль температуры в печах, сушильных камерах, химических реакторах и экструдерах.
  • Энергетика: Измерение температуры обмоток электродвигателей, подшипников, трансформаторов для предотвращения перегрева и аварийных ситуаций.
  • Измерительное оборудование: Используются в качестве чувствительных элементов в высокоточных зондах и измерительных приборах.
  • Аккумуляторные сборки: Контроль температуры батарей для обеспечения безопасности и продления срока их службы.

Медицинское оборудование:

  • Датчики идеально подходят для использования в автоклавах и стерилизаторах, где требуется точный контроль температуры для обеспечения качества стерилизации.

Аэрокосмическая и оборонная промышленность:

  • Благодаря своей надежности и широкому температурному диапазону датчики применяются в бортовых системах летательных аппаратов и космических кораблей для контроля температуры ключевых узлов.

Заказ и консультация

Выбирая Honeywell HEL-705-U-1-12-00, вы получаете готовый к интеграции, точный и надежный компонент для решения самых сложных измерительных задач.

Компания Промэлектроника гарантирует подлинность продукции и предоставляет полную техническую поддержку. Для получения консультации, уточнения цен и оформления заказа свяжитесь с нашими специалистами.

Email для заказа и вопросов: sales@prom-elec.com

Бренд
Honeywell
Отзывов ещё нет — ваш может стать первым.

Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.

Тонкопленочные платиновые термометры сопротивления

Тонкопленочные платиновые термометры сопротивления (RTD) серии HEL-700 предназначены для контроля и управления критическими температурами в промышленных приложениях. Они обеспечивают линейное изменение сопротивления в зависимости от температуры, сочетая в себе высокую линейность, стабильность, точность и широкий диапазон температур в компактном корпусе с быстрым откликом.

Серия HEL-700 предназначена для высокоточного измерения температур в диапазоне от -75 °C до 540 °C (от -100 °F до 1000 °F). Эти полностью собранные элементы готовы к использованию в зондах и датчиках без необходимости выполнения хрупких соединений с удлинительными проводами.

Данные изделия изготавливаются путем нанесения тонкого слоя платины на подложку из оксида алюминия и проходят лазерную подгонку для достижения взаимозаменяемости по сопротивлению со стандартной точностью ±0,2% (погрешность ±0,5 °C) или опциональной точностью ±0,1% (погрешность ±0,3 °C). Затем сенсорный чип покрывается стеклом, к нему подсоединяются выводы, и он герметизируется или обжигается в керамике для создания цилиндрического корпуса из оксида алюминия с выводами, изолированными тефлоном TFE® или стекловолокном.

Ключевые особенности

  • Широкий диапазон температур
  • Взаимозаменяемость
  • Высокая точность
  • Линейная зависимость сопротивления от температуры
  • Быстрый отклик
  • Лазерная подгонка
  • Керамический материал корпуса
  • Выводы с изоляцией из тефлона TFE® или стекловолокна
  • Разнообразие малых размеров
  • Готовые к использованию, полностью собранные элементы

Потенциальные области применения

  • Измерение температуры для мониторинга.

Таблица. Технические характеристики

Характеристика Параметр
Температурный диапазон от -75 °C до 260 °C (с выводами из тефлона TFE), от -75 °C до 540 °C (с выводами из стекловолокна)
Сопротивление 100 Ом или 1000 Ом при 0 °C
Точность ±0,5 °C (Класс B) или ±0,3 °C (Класс A)
Температурный коэффициент 0,00385 Ом/Ом/°C (IEC 60751)
Стабильность Менее 0,2 °C дрейф/год
Время отклика В неподвижном воздухе: менее 8 с, в проточной воде: менее 1 с
Материал корпуса Оксид алюминия
Изоляция выводов Тефлон TFE, 24 калибр; Стекловолокно, 24 калибр
Конфигурация выводов 1000 Ом: 2-проводная, 100 Ом: 3-проводная

Выводы с тефлоновой изоляцией

  • HEL-705: только 2-проводной
  • HEL-711: 2-проводной, 3-проводной
  • HEL-716: 2-проводной, 3-проводной

Выводы со стекловолоконной изоляцией

  • HEL-707: только 2-проводной
  • HEL-712: 2-проводной, 3-проводной
  • HEL-717: 2-проводной, 3-проводной

Рисунок 4. Габаритные чертежи

  • HEL-705:
    • Диаметр: 2,29 мм [0.086 дюйма]
    • Длина корпуса: 4,83 мм [0.187 дюйма]
    • Длина выводов: 305 мм [12 дюймов]
  • HEL-707:
    • Диаметр: 2,29 мм [0.086 дюйма]
    • Длина корпуса: 15,24 мм [0.60 дюйма]
    • Длина выводов: 305 мм [12 дюймов]
  • HEL-711, HEL-712:
    • Диаметр: 2,79 мм [0.11 дюйма]
    • Длина корпуса: 6,35 мм [0.25 дюйма]
    • Длина выводов: 305 мм [12 дюймов]
