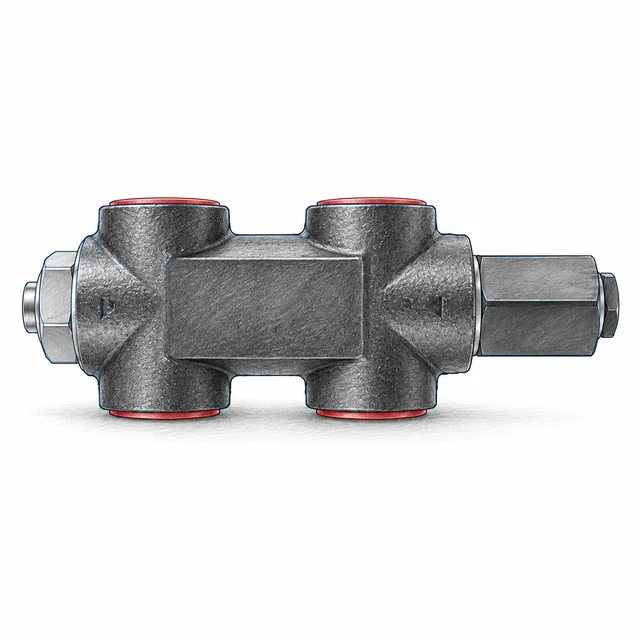

Перепускной клапан hp-Technik B-G-E/1 для жидкотопливных горелок. Максимальное рабочее давление до 4 бар, рабочая температура от -10 до +90 °C. Корпус из высокопрочного чугуна GGG40, резьбовое присоединение, точная винтовая регулировка давления.
Перепускной клапан hp-Technik B-G-E/2 для жидкотопливных систем горелок. Рабочее давление до 9 бар, производительность до 2000 л/ч, температура топлива до +150 °C. Резьбовое соединение G 1/2", чугунный корпус GGG40. Подходит для мазута, керосина, нефти и биотоплива.
Перепускной клапан hp-Technik B-G-E/3 для жидкотопливных систем. Резьбовое соединение G 1/2", рабочая температура от -10 до +90 °C, макс. давление 25 бар. Габариты 15,7×5,2×15,7 см. Прочный чугунный корпус, универсальность и термостойкость.
Перепускной клапан hp-Technik B-G-E/4 для жидкотопливных систем. Пружинный механизм, регулировка давления 15–40 бар, пропускная способность до 10 000 л/ч. Корпус из чугуна GGG40, соединение G 1/2", рабочая температура до +150 °C.
Перепускной клапан hp-Technik B-GH-E/1 (1210004) для жидкотопливных горелок. Регулировка давления 0,5–3,5 бар, резьбовое соединение G 3/4", чугунный корпус. Рабочая температура от -10 до +90 °C, макс. температура топлива +150 °C. Габариты 17,1×7×17,1 см.
Перепускной клапан hp-Technik B-GH-E/3 для жидкотопливных систем. Резьбовое соединение G 3/4", макс. давление 25 бар, рабочая температура от -10 до +90 °C. Корпус из чугуна GGG40. Габариты 17,1×7×17,1 см. Точная регулировка давления, подходит для однолинейных и двухлинейных схем.
Перепускной клапан hp-Technik B-GHG-E/1 (арт. 1210005) для жидкотопливных горелок. Максимальное рабочее давление 4 бара, рабочая температура от -10 до +90 °C. Резьбовое соединение G 1", корпус из чугуна GGG40. Габариты 19,85×8,6×19,85 см.
Пружинный поршневой перепускной клапан hp-Technik B-G-Pro-2 для промышленных горелок. Корпус из высокопрочного чугуна GGG40, резьбовое соединение. Максимальное давление до 45 бар, температура топлива до +150°C, производительность до 2000 л/ч. Совместим с Riello, Oilon, Baltur и другими.
Перепускной клапан hp-Technik B-P-E/3 1/4 (арт. 3210000) для жидкотопливных горелок. Резьбовое соединение G 1/4", макс. давление 25 бар, рабочая температура от -10 до +90 °C. Корпус из чугуна GGG40, поршень и пружина из закаленной стали. Вес 1 кг.
Перепускной клапан hp-Technik B-P-E/4 (арт. 4210002) для жидкотопливных горелок. Максимальное рабочее давление 40 бар, резьбовое соединение Rp 3/8", рабочая температура от -10 до +90 °C. Корпус из чугуна GGG40, габариты 15,7×5,2×15,7 см. Обеспечивает точную регулировку давления и защиту насоса от перегрузок.
Перепускной клапан hp-Technik B-P-Pro-2 (арт. 0250314) для регулирования давления топлива в горелках. Максимальное рабочее давление 22 бар, температура от -10 до +90 °C. Корпус из чугуна GGG40, соединение G 3/8". Габариты 20.7×5.5×20.7 см, вес 1.2 кг.
Перепускной клапан hp-Technik FDR 20-E/2 (арт. 2270002) для жидкотопливных горелок. Подпружиненное поршневое устройство для регулировки давления до 40 бар. Соединение DN 20, рабочая температура от -10 до +90 °C. Корпус из чугуна GGG40, рабочие элементы из закаленной стали. Вес 2 кг.
Сохраняйте весь код hp-Technik, включая суффиксы: они могут различать катушку, присоединение и исполнение.
01
Функция и маркировка
Электромагнитное отсечение и перепуск топлива решают разные задачи. Запишите полный код клапана и катушки, включая буквы, разделители и суффиксы.
02
Рабочие условия
Сверьте топливо, его температуру и вязкость, рабочее давление и требуемый расход. Для нормально закрытого исполнения отдельно проверьте состояние без питания.
03
Присоединение и питание
Сравните резьбу G, Rp или фланец DN, направление потока и монтажные размеры. Для катушки нужны напряжение, AC/DC, частота и тип разъёма.
04
Исполнение и документы
Сопоставьте код с каталогом запчастей горелки. Документ семейства помогает проверить конструкцию, но не подтверждает взаимозаменяемость двух артикулов.
Официальные документы по сериям этой подборки
Материалы загружены с сайтов изготовителей. Применимость и редакция указаны в карточках.
Нет. Нужны также функция клапана, допустимые давление и среда, уплотнение, проходное сечение и исполнение катушки. Совместимость проверяют по полному коду и документации оборудования.
Чем отличаются электромагнитный и перепускной клапаны?
Электромагнитный клапан переключает поток по электрическому сигналу. Перепускной клапан используется для регулирования давления или расхода в предусмотренной производителем схеме. Их назначения и места установки различаются.
Почему на клапане и в каталоге горелки разные марки?
Изготовитель горелки может присвоить комплектующему собственный OEM-артикул. Для проверки нужны оба обозначения и ведомость запчастей конкретной модели горелки.
Что отправить для проверки цены, срока и комплектации?
Полный артикул, количество, фото шильдика клапана и катушки, модель и серийный номер горелки. При замене полезны фото присоединений и обозначение детали на схеме.
Есть маркировка или список запчастей?
Передайте данные для проверки исполнения, документации и предложения по поставке.
