Изображения модели и серии. Внешний вид зависит от исполнения.
Задатчик ОВЕН УЗС1 [М01] передаёт аналоговый управляющий сигнал к исполнительному механизму и обеспечивает безударное переключение между автоматическим и ручным режимами. В ручном режиме оператор задаёт с передней панели ток 4…20 мА или напряжение 0…10 В. Два экрана одновременно показывают выход в процентах и физических единицах, что удобно при корректировке клапанов, дозаторов и смесителей.
Проверьте аналоговый сигнал исполнительного механизма и укажите тип выхода при заказе. В автоматическом режиме прибор передаёт сигнал контроллера, а в ручном формирует заданное оператором значение; оба режима должны соответствовать входу механизма.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Подключаемые сигналы; Тип входа.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выхода.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Питание | |
| Напряжение питания | ~90…264 В, номинальное 230 В при 50, 60 Гц =21...120 В, номинальное 24 В |
| Потребляемая мощность, не более | 10 Вт |
| Встроенный источник питания | =24 В при максимальном токе 50 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU |
| Конструктивные особенности | |
| Щитовой корпус Щ1 | 96×96×53 мм, IP54 |

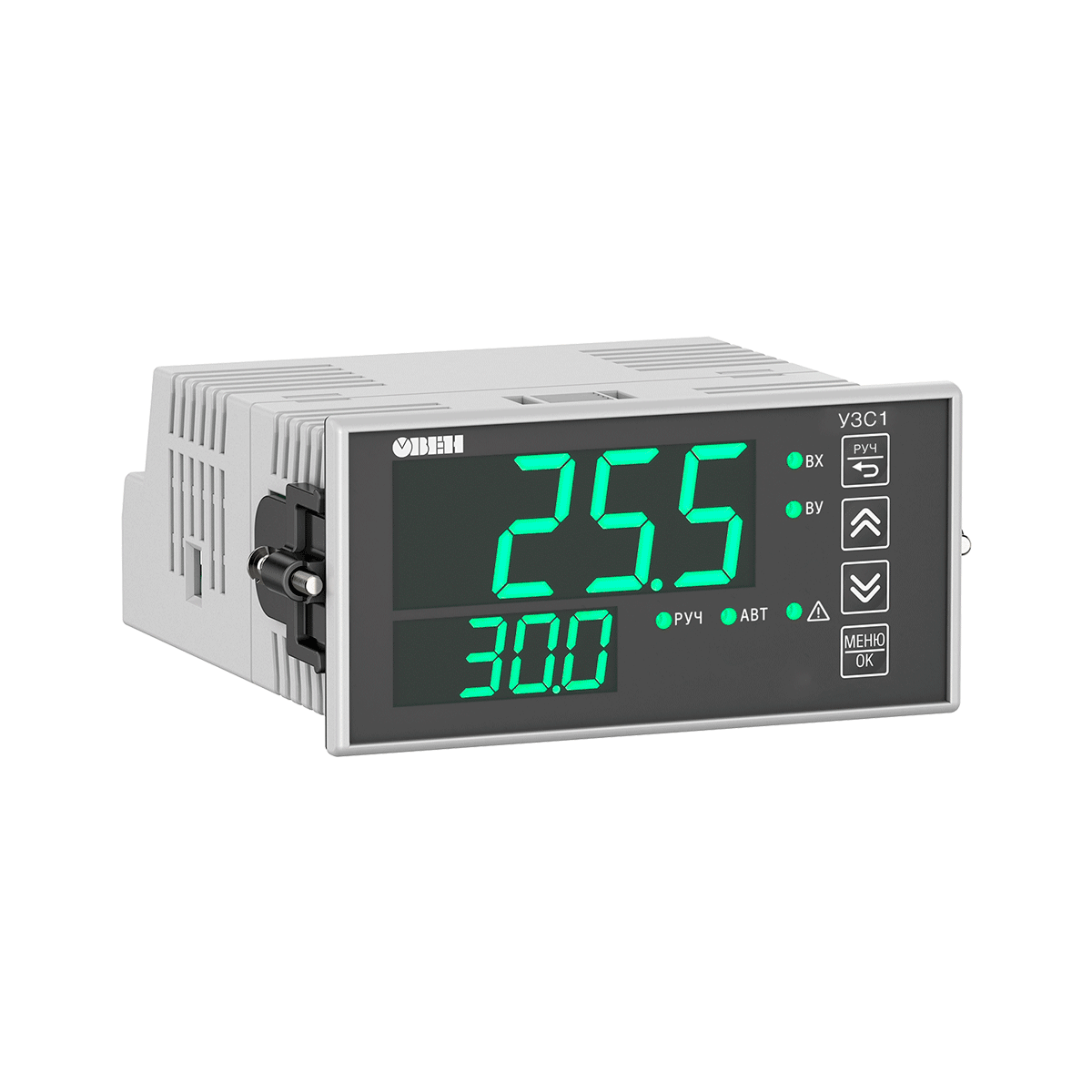

| Щитовой корпус Щ2 | 96×48×100 мм, IP54 |

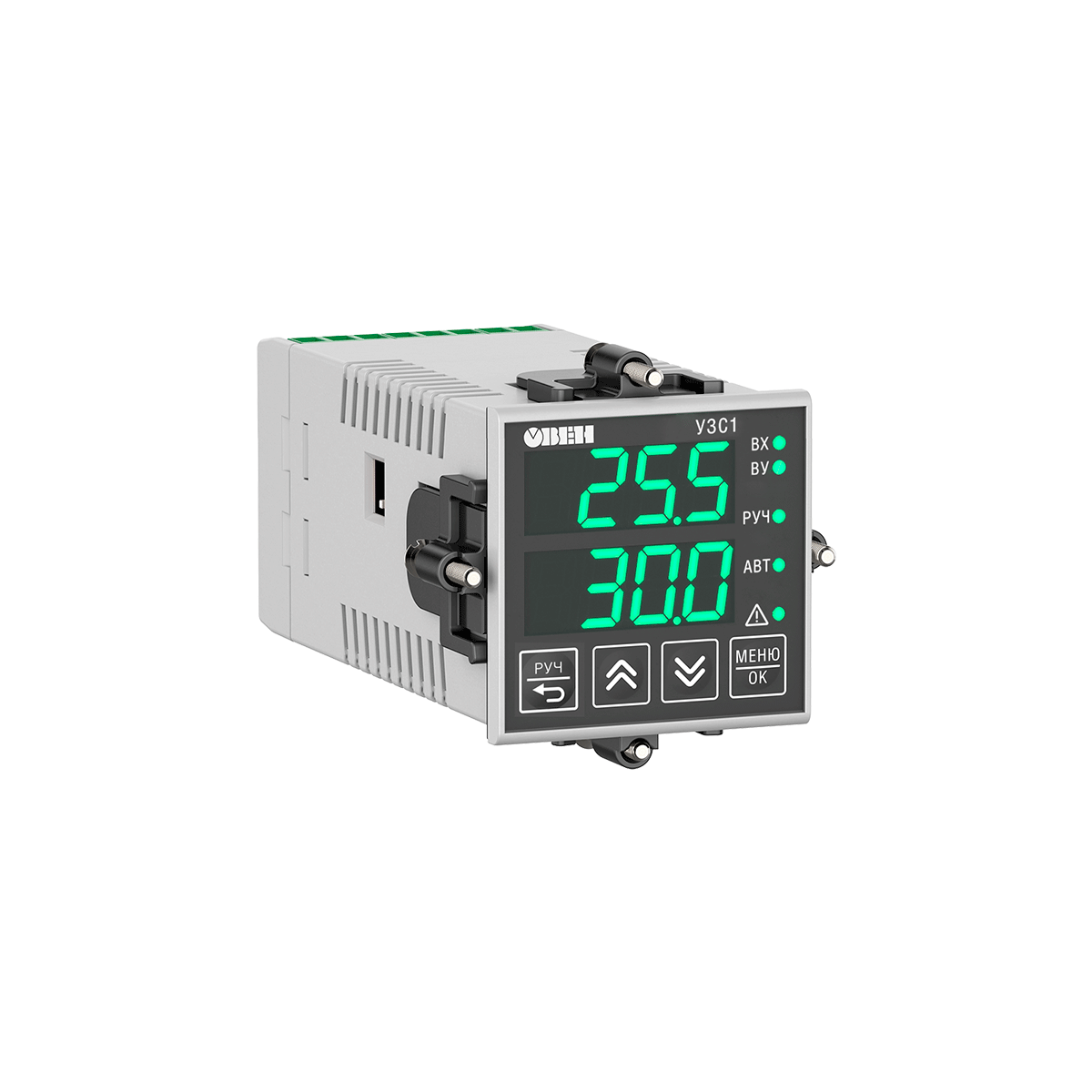

| Щитовой корпус Щ5 | 48×48×103 мм, IP54 |

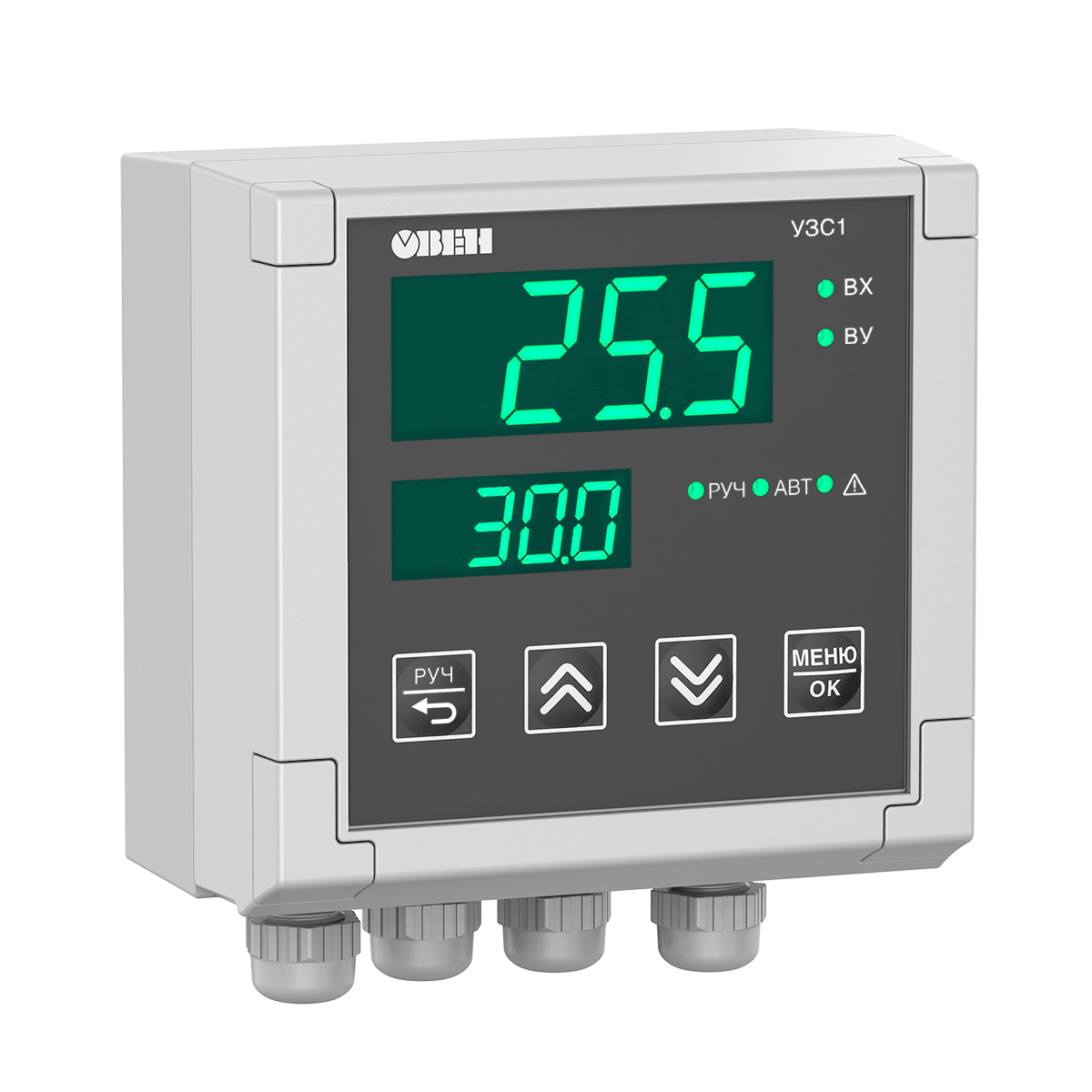

| Настенный корпус Н | 110×130×69 мм, IP66 |

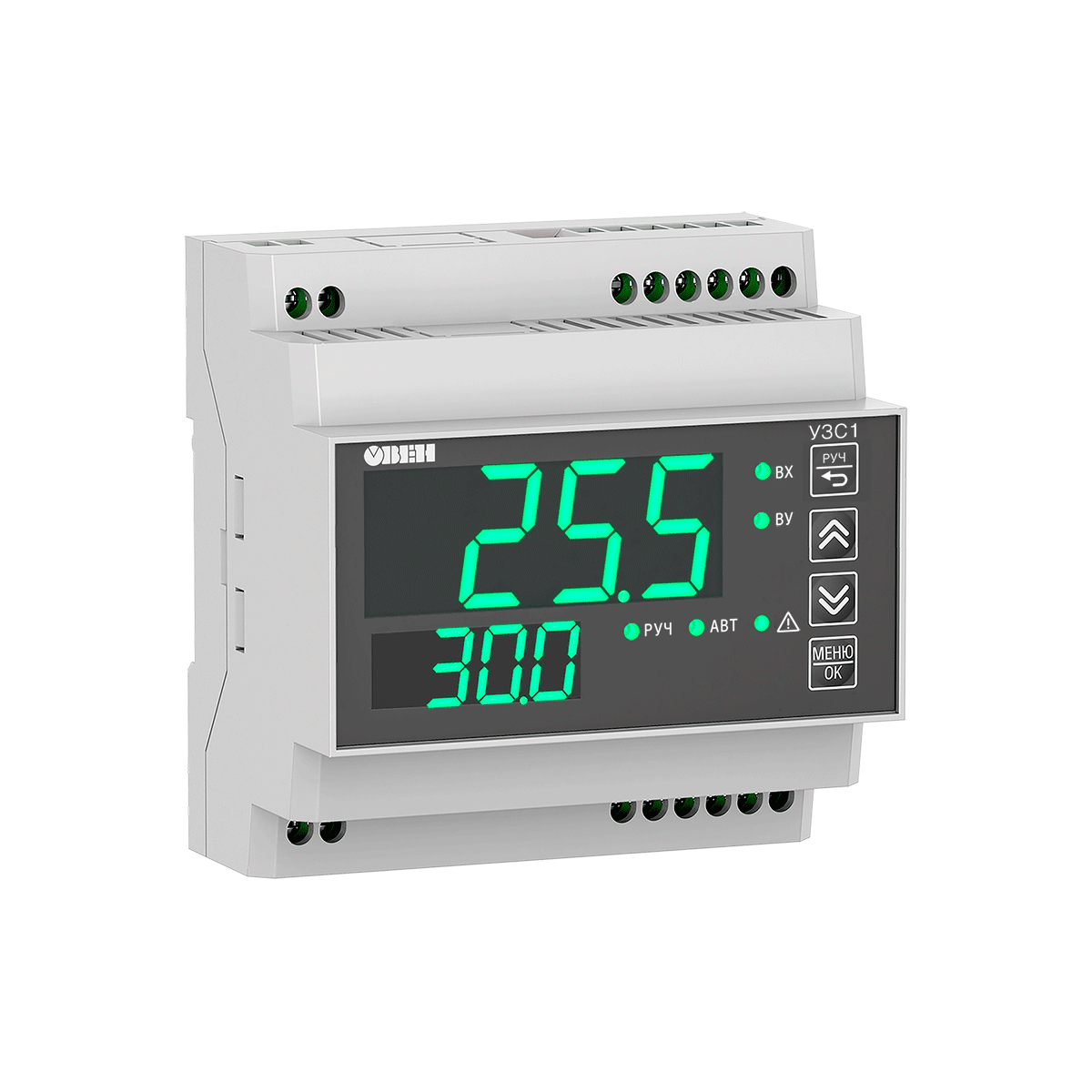

| DIN-реечный корпус Д | 88×90×59мм, IP20 |
| Масса, не более | 0,5 кг |
| Средний срок службы | 10 лет |
| Входы | |
| Количество | 1 × AI 1 × DI |
| Время опроса входа, не более | 1 с |
| Подключаемые сигналы | Ток: 4...20 мА, 0...5 мА, 0...20 мА Напряжение: –50...+50 мВ, 0...1В |
| Предел относительной погрешности | 0,25 % |
| Выходы | |
| Количество | 1 × AO, выход И или У на выбор 1 × DO, выход Р по умолчанию |
| Тип выхода | |
| И | ЦАП, ток 4…20 мА |
| У | ЦАП, напряжение 0…10 В |
| Р | Электромагнитное реле |
| Тип входа | Диапазон измерения | Диапазон отображения | Разрешающая способность |
| i 0.5 | Ток: 0…5 мА | 0…100 % | 0,01 мА |
| i 0.20 | Ток: 0…20 мA | 0…100 % | 0,01 мА |
| i 4.20 | Ток: 4…20 мА | 0…100 % | 0,01 мА |
| U -5.5 | Напряжение: -50…+50 мВ | 0…100 % | 0,01 мВ |
| U 0.1 | Напряжение: 0…1 В | 0…100 % | 0,01 мВ |
| U 0.10 | Напряжение: 0…10 В | 0…100 % | 0,01 мВ |
| Тип выхода | Технические параметры |
| И | Цифро-аналоговый преобразователь (ЦАП) Выходной ток: 4…20 мА Максимальная внешняя нагрузка: до 1 кОм Напряжение питания: 12…30 В |
| У | Цифро-аналоговый преобразователь (ЦАП) Выходное напряжение: 0…10 В Минимальная внешняя нагрузка: более 2 кОм Напряжение питания: 16…30 В |
| Р | Электромагнитное реле (переменный ток) Максимальный ток: 8 А Напряжение: до 250 В Коэффициент мощности (cos φ): более 0,9 Электромагнитное реле (постоянный ток) Максимальный ток: 3 А Напряжение: до 30 В |
