Изображения модели и серии. Внешний вид зависит от исполнения.
Латунный переходник ОВЕН УПЛ соединяет капиллярную трубку ТКМ с гайкой SAE с датчиком давления или технологическим портом другой резьбы. Точный вариант выбирают по резьбе накидной гайки и присоединению оборудования.
Укажите обе стороны соединения и направление внутренней или наружной резьбы. Переходник связывает гайку ТКМ 1/4 SAE, то есть 7/16-20 UNF, с портом G1/4 или G1/2; одинаковая дробь в названиях резьб не означает взаимозаменяемость.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Температура рабочей среды.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Материал штуцера | Латунь |
| Давление рабочей среды | До 4 МПа |
| Температура рабочей среды | -40…+120 °С |
| Конструктивное исполнение | Описание | Обозначение при заказе |

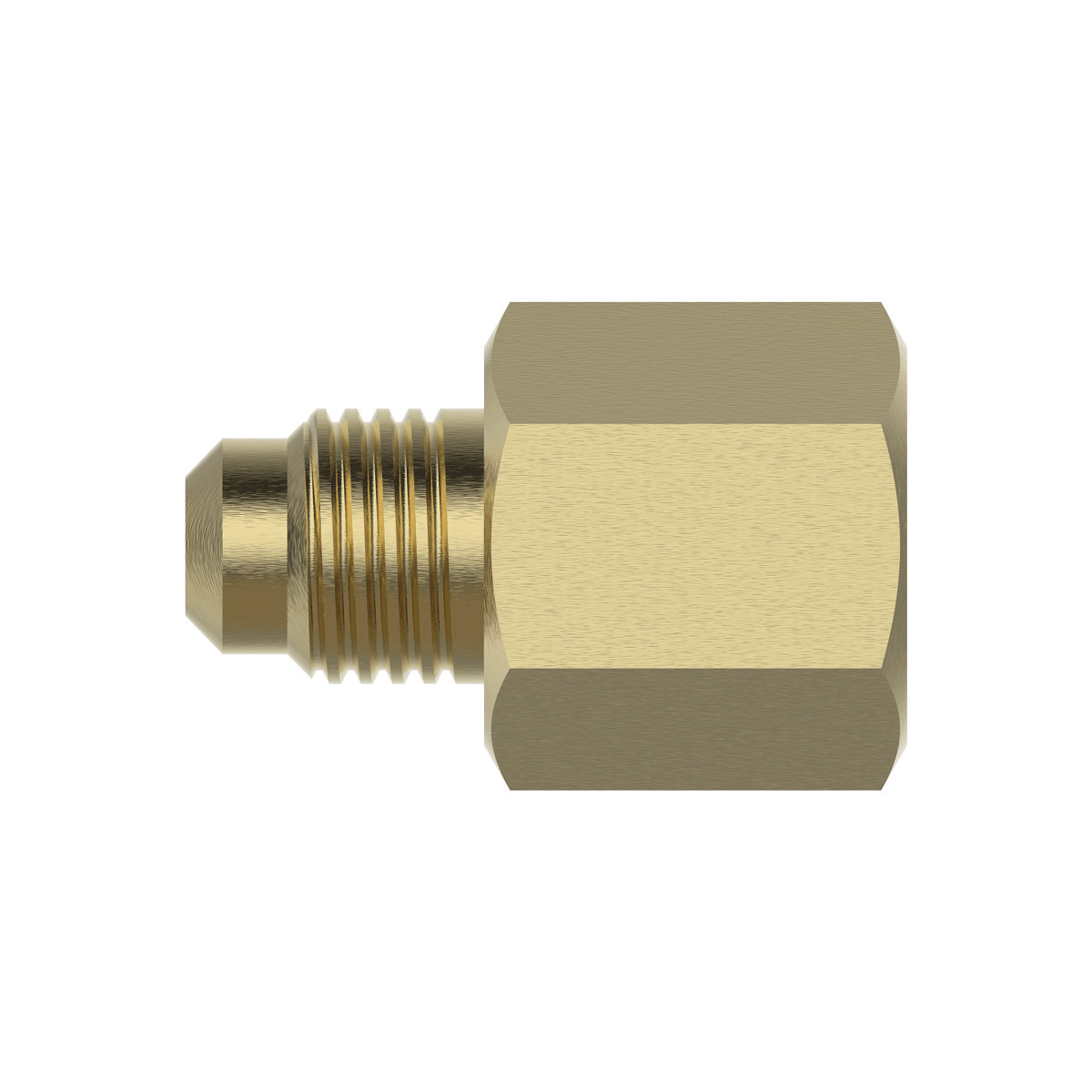

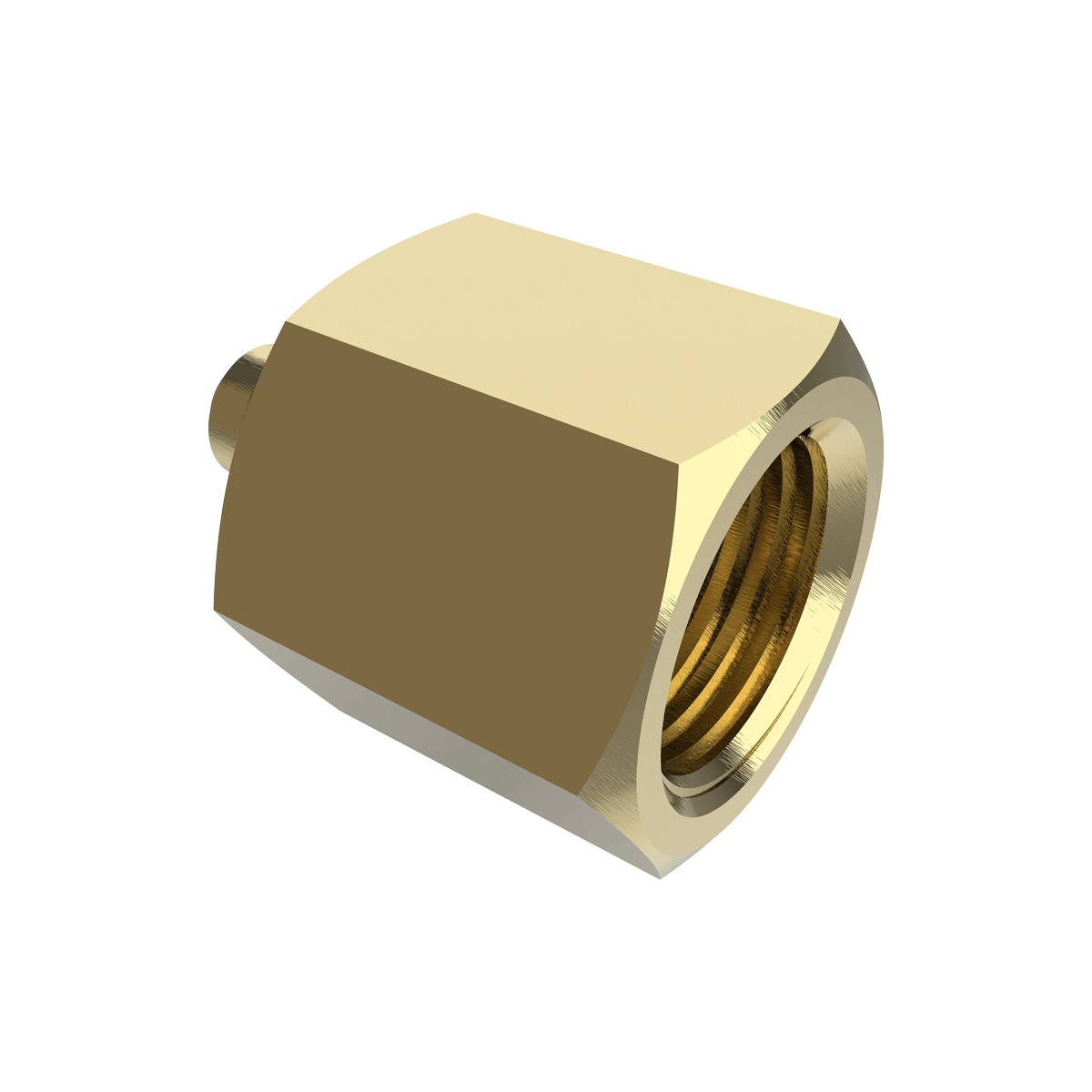

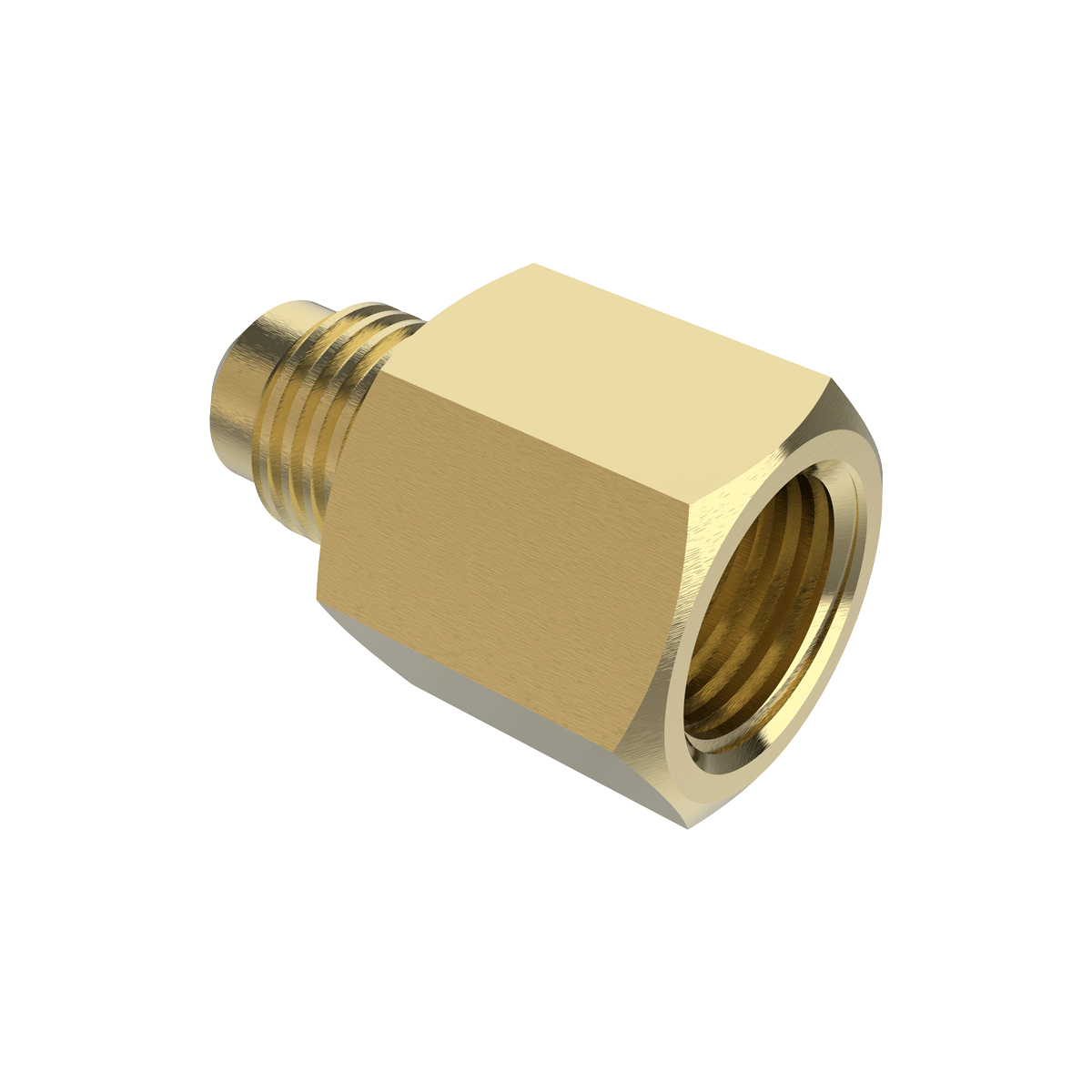

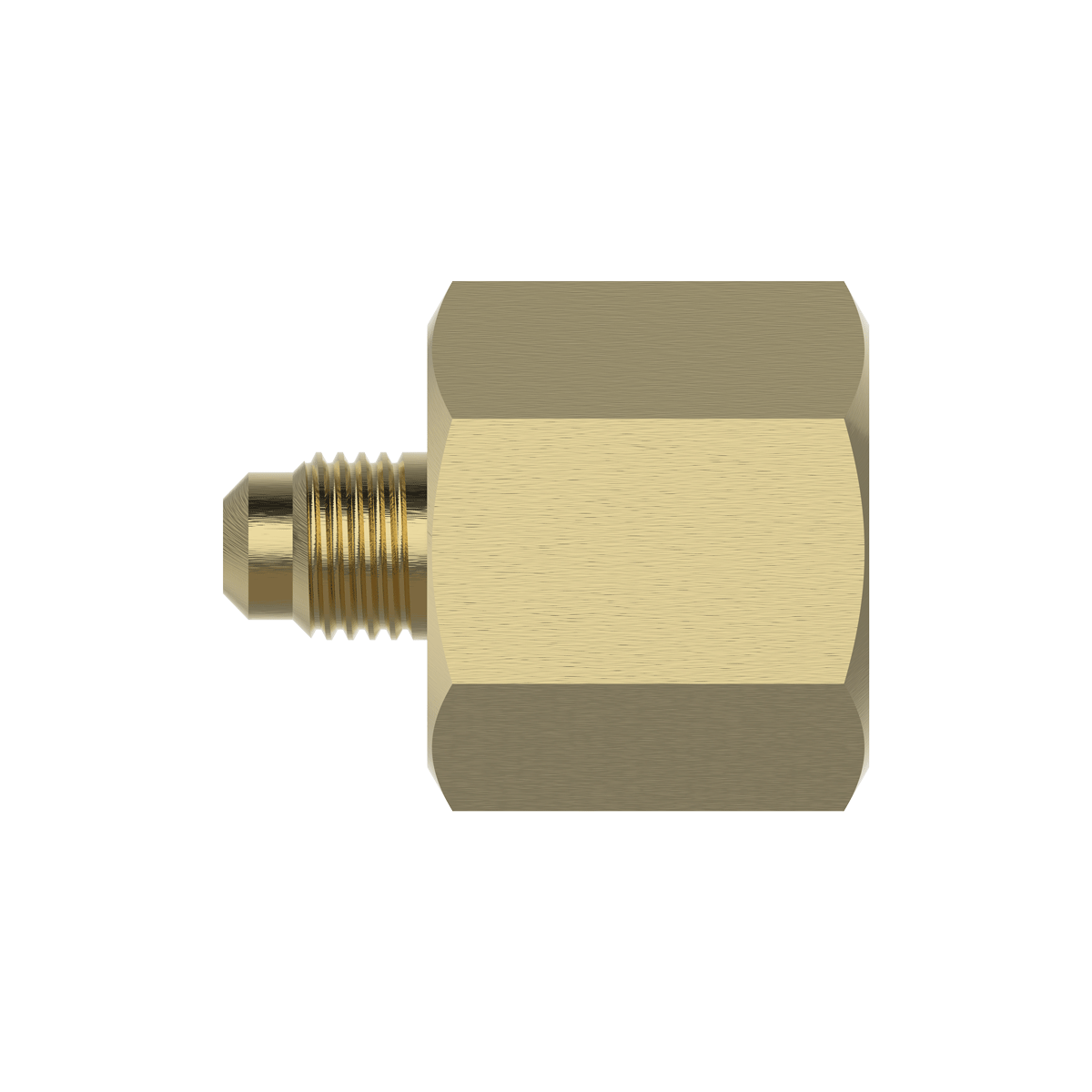

| Переходник от датчика к трубке Материал: латунь Подключение к датчику: «мама» G1/4 (G1/2) Подключение к трубке: «папа» 1/4 SAE | УПЛ-В.G1/4.Н.1/4SAE заказать | |
| УПЛ-В.G1/2.Н.1/4SAE заказать | ||

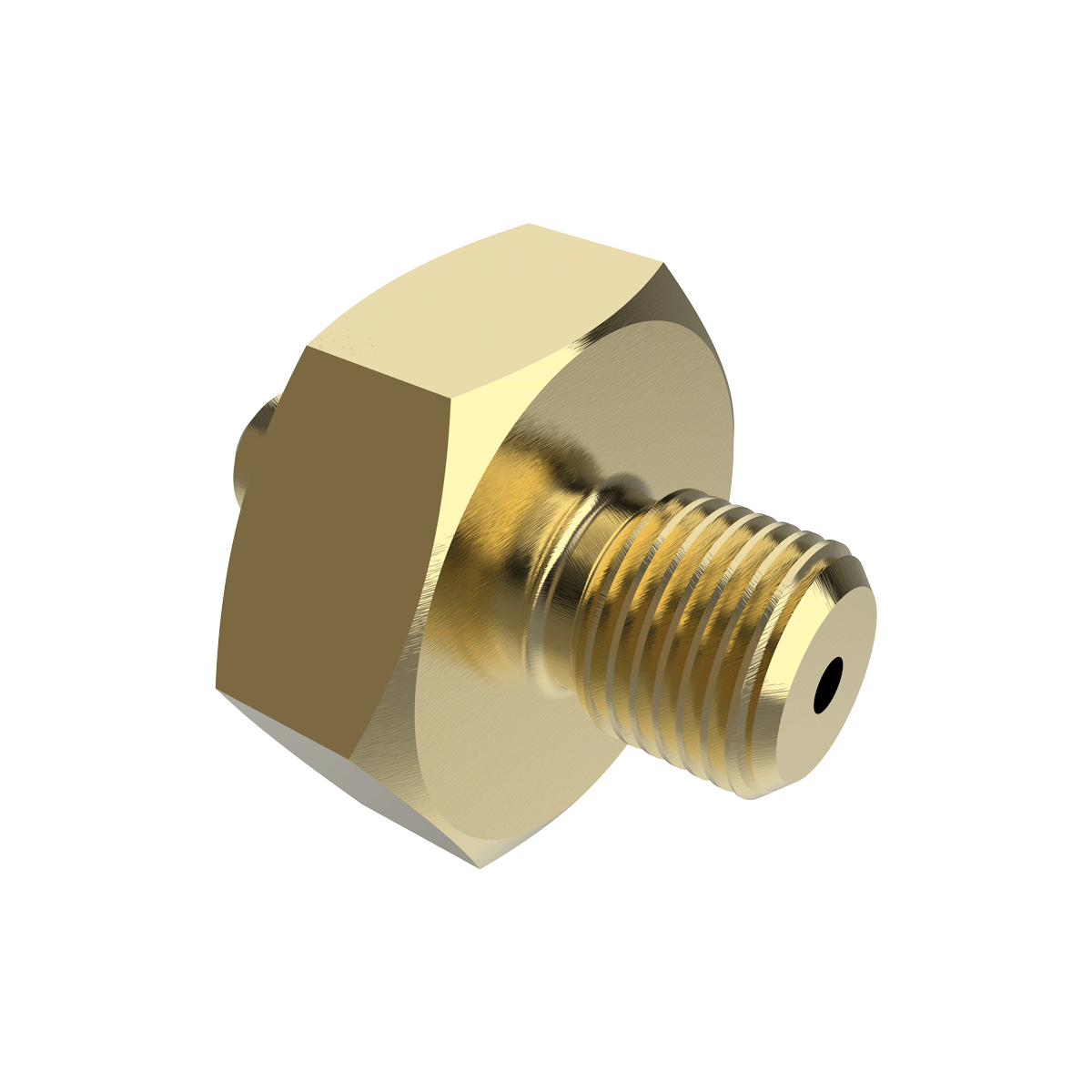

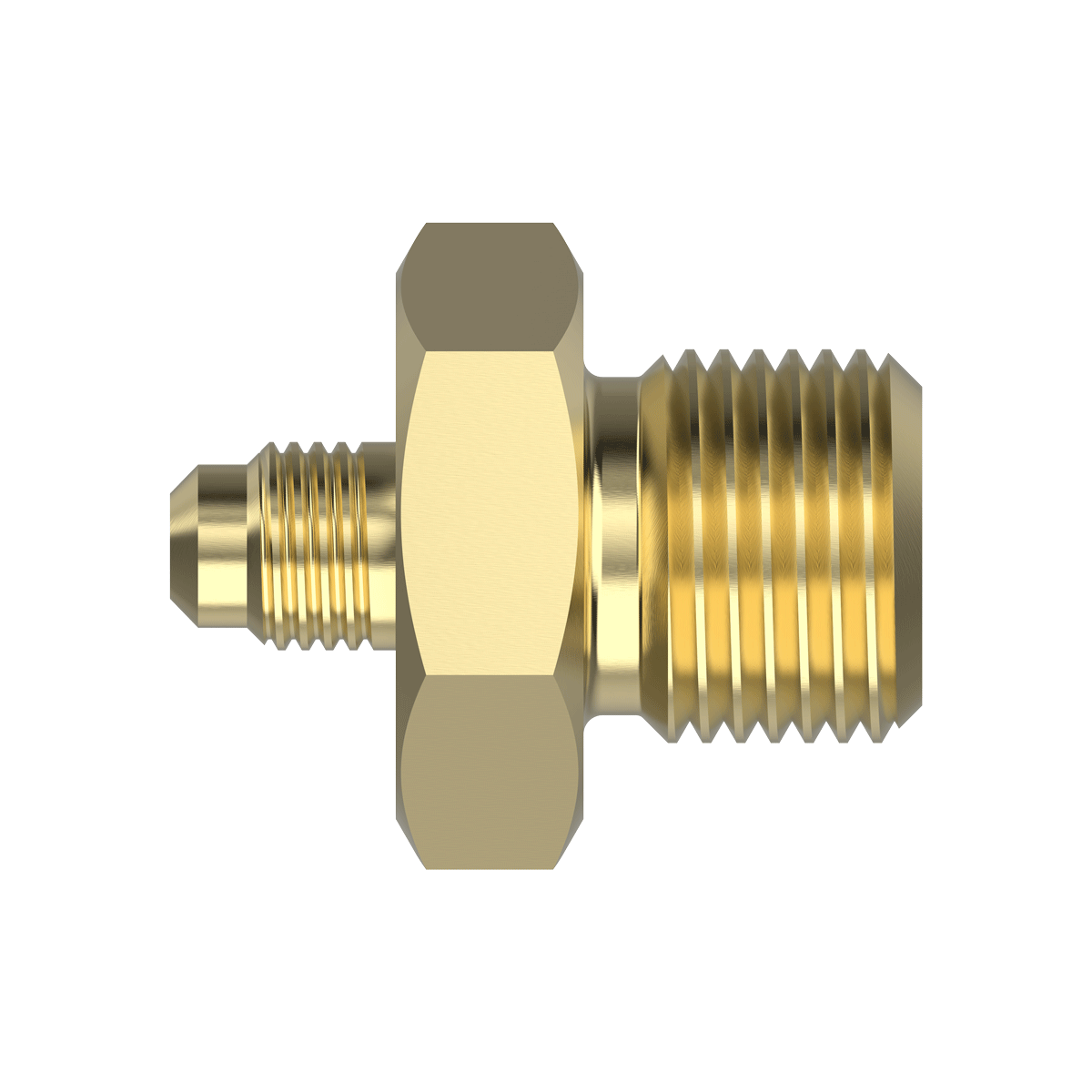

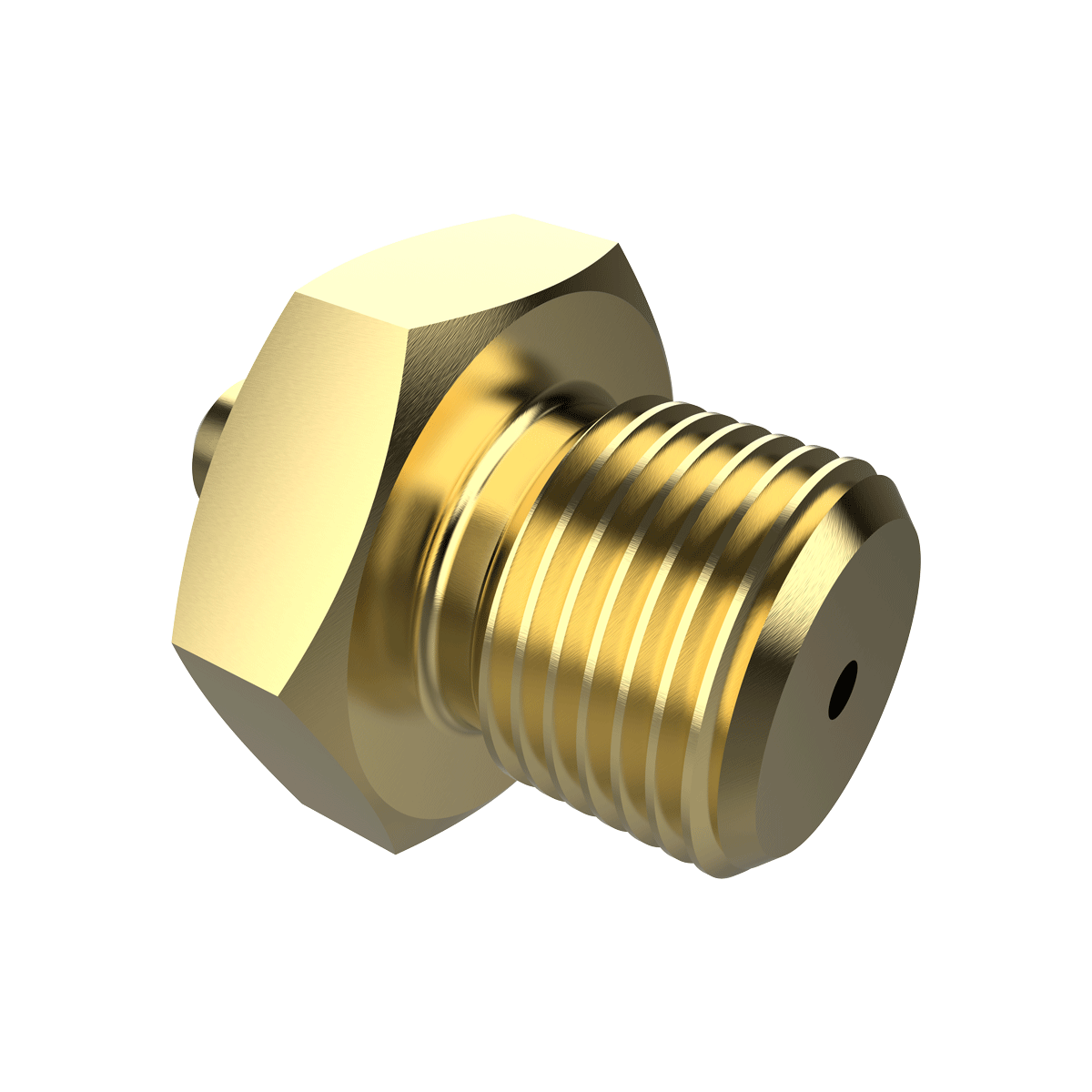

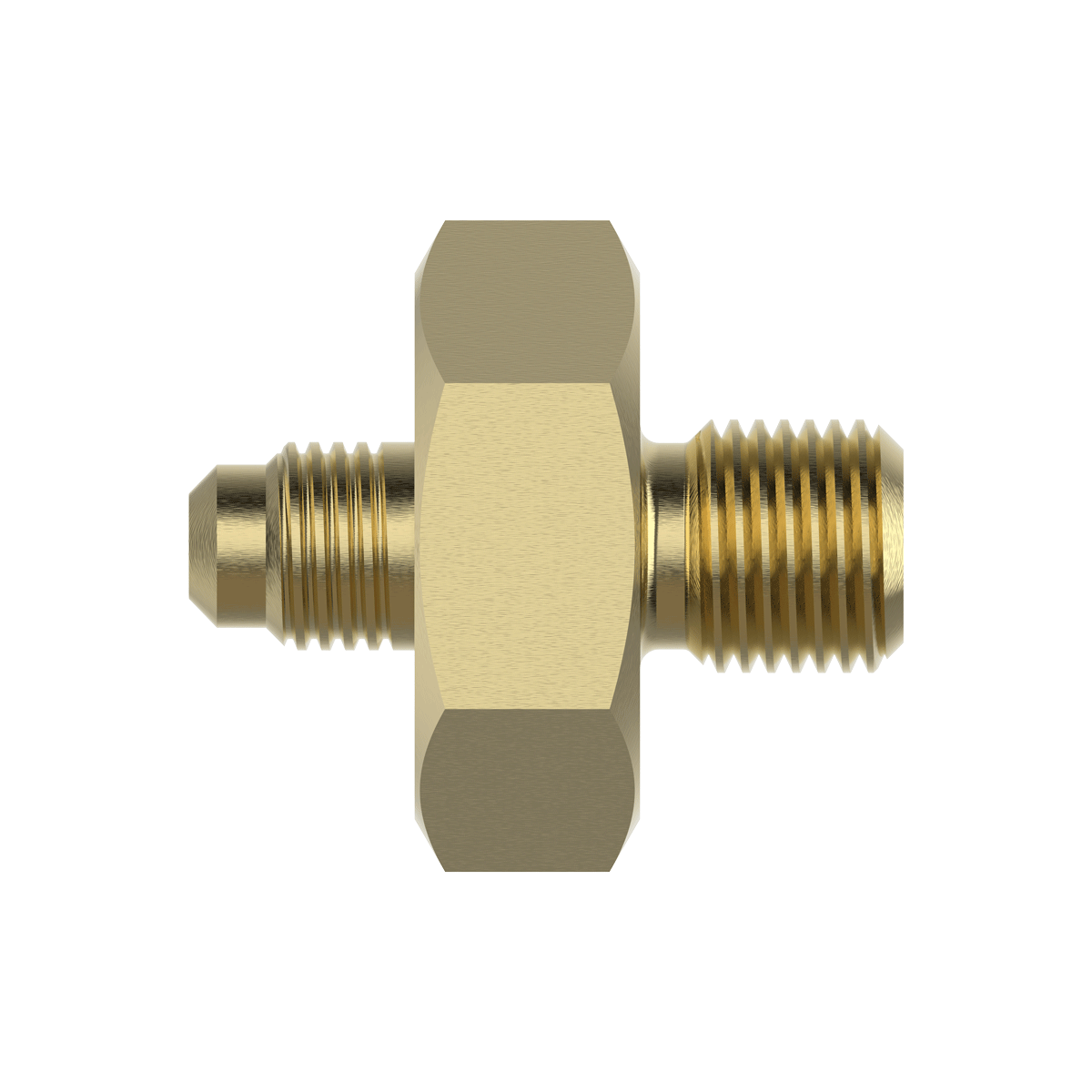

| Переходник от трубки к процессу Материал: латунь Подключение к процессу: «папа» G1/4 (G1/2) Подключение к трубке: «папа» 1/4 SAE | УПЛ-Н.G1/4.Н.1/4SAE заказать | |
| УПЛ-Н.G1/2.Н.1/4SAE заказать |
Проверьте соответствие документа модели и редакции оборудования.
Проверка области действия и срока документа о соответствии.
