ДС универсальные кондуктометрические датчики уровня

Name: ДС универсальные кондуктометрические датчики уровня
Brand: ОВЕН

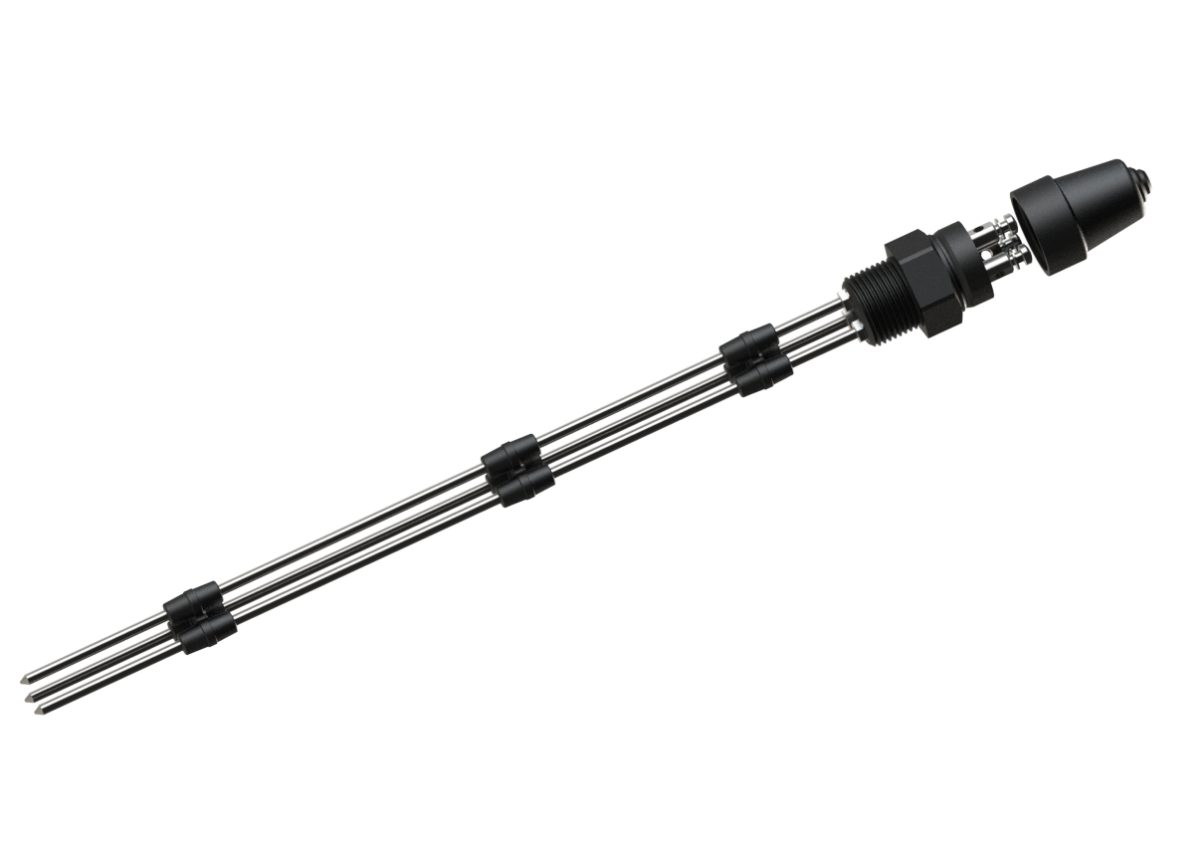

Кондуктометрические датчики ОВЕН ДС сигнализируют уровень воды, молока и других электропроводных жидкостей. Состояние определяется по изменению проводимости между общим и сигнальным электродами; отдельные исполнения работают в резервуарах под давлением.

от 84 ₽

Выбрать исполнение · 19 Документация ↓

Подобрать исполнение

Найдено 19 из 19

Сравнить	Артикул	Цена	Подбор
	ДС.П	772 ₽
	ДС.П.G1/2	772 ₽
	ДС.П.3	2 097 ₽
	ДС.ПВТ.4	5 872 ₽
	ДС.ПВТ.G1/2	2 013 ₽
	ДС.ПВТ.G3/8	2 013 ₽
	ДС.ПВТ.М18Х1,5	2 013 ₽
	ДС.ПВТ.М20Х1,5	2 013 ₽
	ДС.ПВТ.М27Х1,5	2 140 ₽
	СТЕРЖЕНЬ 0,15	84 ₽
	СТЕРЖЕНЬ 0,25	143 ₽
	СТЕРЖЕНЬ 0,5	286 ₽
	СТЕРЖЕНЬ 1	395 ₽
	СТЕРЖЕНЬ 1,95	621 ₽
	СТЕРЖЕНЬ 1,95 С АДАПТЕРОМ	681 ₽
	СТЕРЖЕНЬ 2,5	798 ₽
	СТЕРЖЕНЬ 3	999 ₽
	СТЕРЖЕНЬ 3,5	1 074 ₽
	СТЕРЖЕНЬ 4	1 192 ₽

До четырёх исполнений

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Можно ли применять любой датчик ДС в резервуаре под давлением?

Работа под давлением указана для ДС.ПВТ и ДС.ПВТ.4, а температура до 240 °С — для ДС.ПВТ. Выбирайте исполнение по этим условиям и электропроводности жидкости, не перенося пределы отдельных моделей на всю линейку.

Входной сигнал

Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.

Параметры для проверки: Тип датчиков и модификация.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Присоединительные размеры.

Температурные условия

Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.

Параметры для проверки: Максимальная рабочая температура; Рабочая температура.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Тип датчиков и модификация	Одноэлектродные датчики		Трёхэлектродные датчики	Четырёхэлектродные датчики

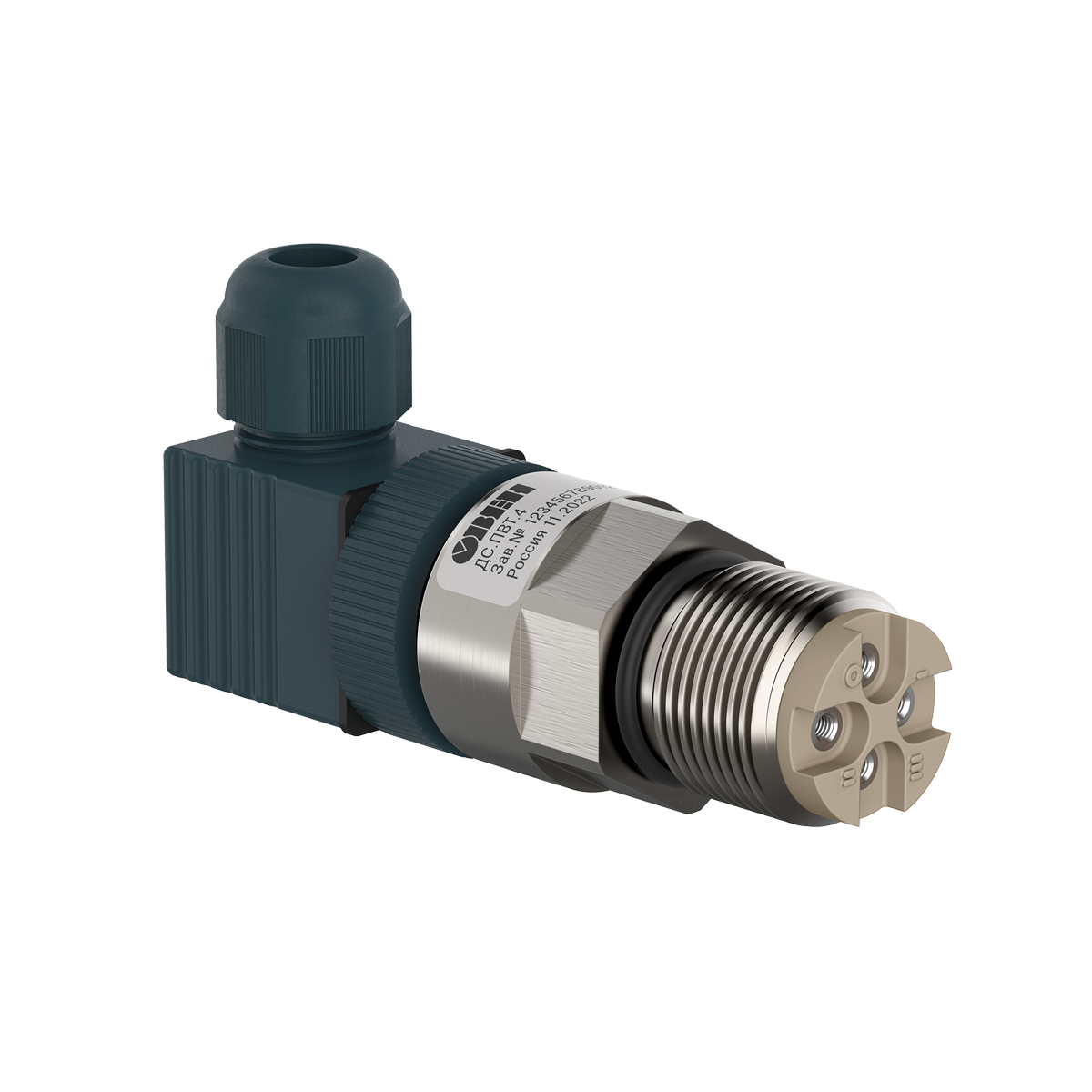

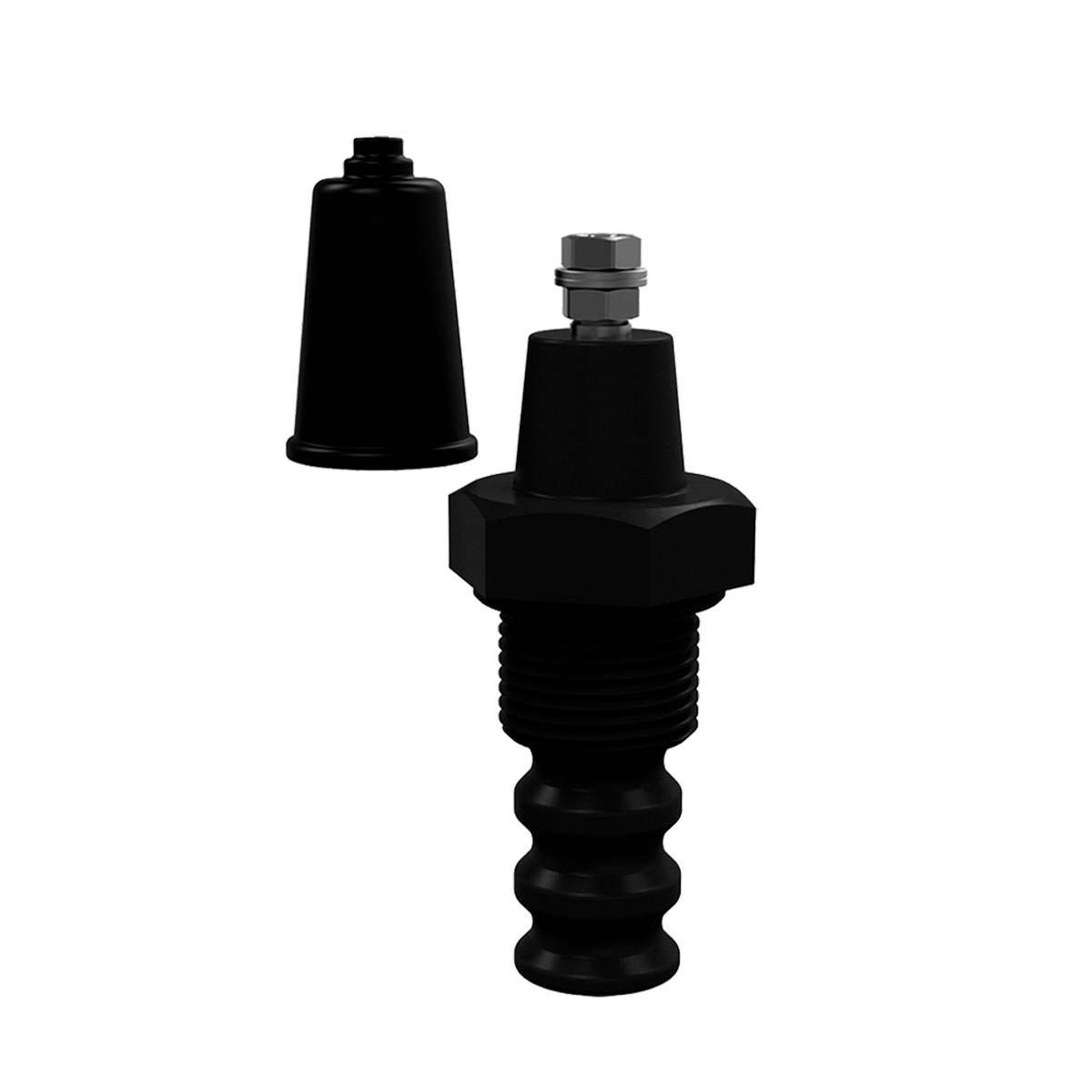

Тип датчиков и модификация	ДС.ПВТ	ДС.П	ДС.П.3	ДС.ПВТ.4
Габаритный чертеж
Присоединительные размеры	М27×1,5 мм М20×1,5 мм М18×1,5 мм G1/2 G3/8	М20×1,5 мм G1/2 S27	G1/2 S24	G3/4
Материал	Материал изолятора – полифениленсульфид	Материал корпуса – технамид	Материал корпуса –пластмасса	Материал изолятора – полифениленсульфид
Давление измеряемой среды, не более	2,5 МПа	-	-	1 МПа
Максимальная рабочая температура	240 °С	100 °С	70 °С	80 °С

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Стержни (электроды)

Модификация стержня	Стержень	Стержень 1,95 с адаптером
Габаритный чертеж
Длина стержней, L*	0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м	1,95 м
Присоединительные размеры	М3×0,5 мм
Материал	Сталь нержавеющая 12Х18Н10Т или AISI 304
Конструктивные преимущества	Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.
Комплектность	Стержень – 1шт.	Стержень – 1шт. Адаптер – 1шт. Гайка – 2шт.

Планка (разделительные пластины)

Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.

Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.

Внешний вид	Габаритный чертёж	Наименование
		Планка ДУ.5 (100 ШТ) заказать
		Планка ДУ.5 (50 ШТ) заказать
		Планка ДУ.5 (10 ШТ) заказать

Модификация	ДС.ПВТ	ДС.П	ДС.П.3	ДС.ПВТ.4
Рабочее давление	2,5 МПа	-	-	1 МПа
Рабочая температура	240 °С	100 °С	70 °С	80 °С
Количество электродов	1		3	4
