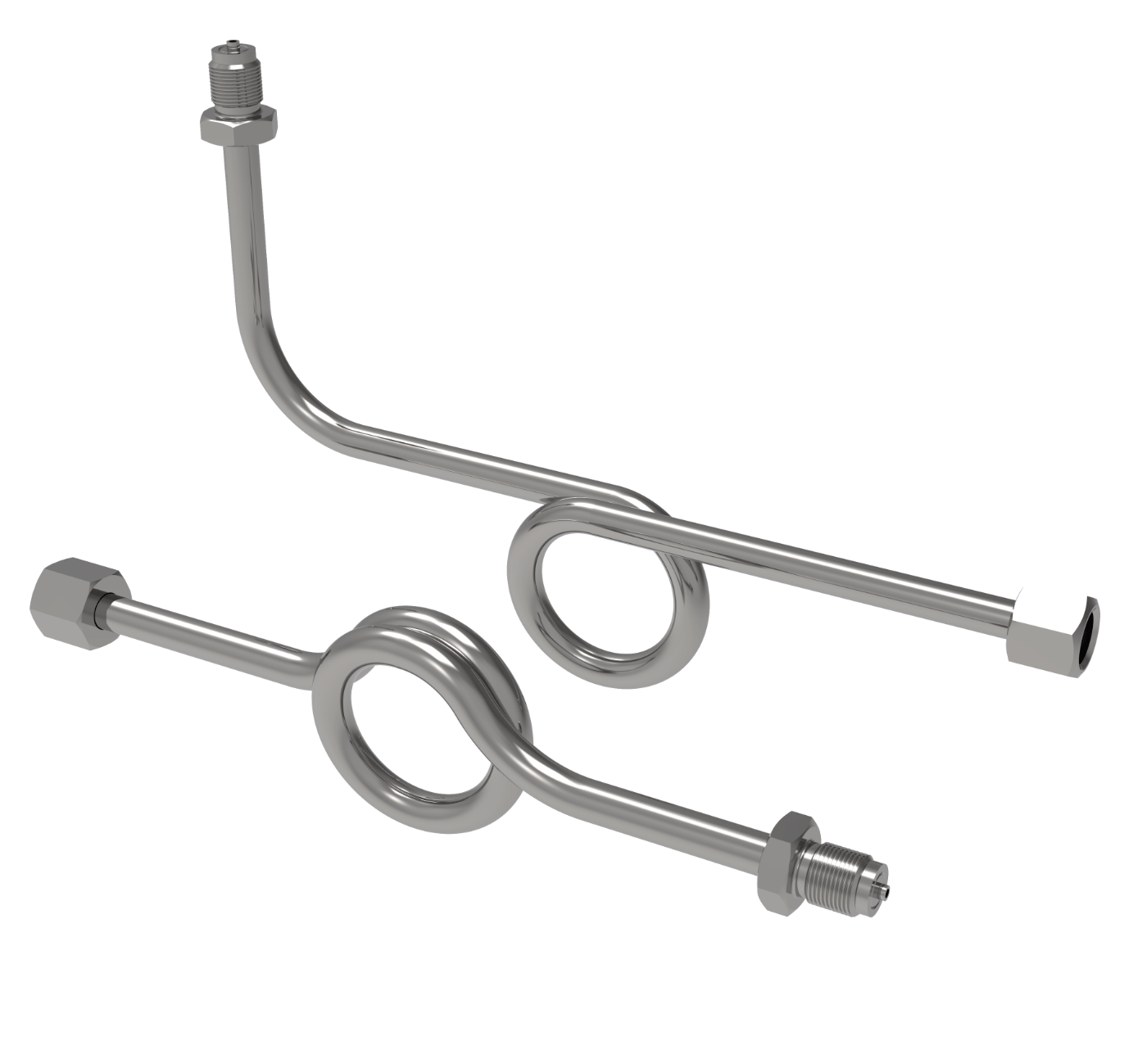

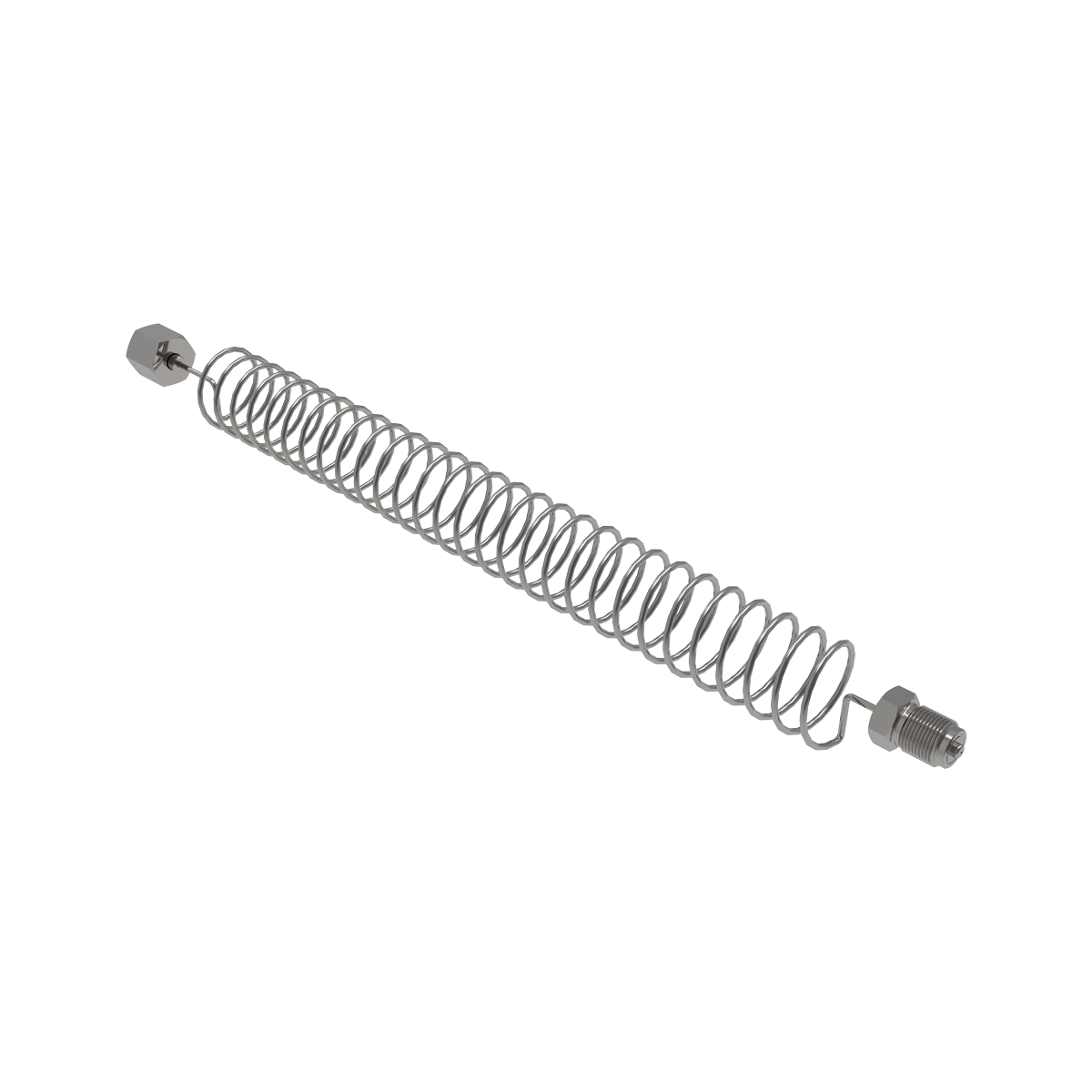

Изображения модели и серии. Внешний вид зависит от исполнения.
Трубка Перкинса ОВЕН ТО или ТИ защищает манометр или датчик давления от непосредственного воздействия горячей рабочей среды. Для монтажа предусмотрены прямые, угловые и петлевые исполнения сильфонной трубки.
Укажите, требуется только отвод тепла и удобное расположение прибора или также уменьшение пульсаций. Защита от пульсаций указана для трубок с петлёй; условия заполнения разделяющей жидкостью проверяйте по монтажной схеме и среде.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Резьба присоединения к датчику; Резьба присоединения к процессу.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Максимальная рабочая температура, °С.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение | ||
| Наименование | Трубка отводная ТО | Трубка импульсная ТИ | |
| Материал трубки | Углеродистая сталь Ст20 или Нержавеющая сталь AISI304 (08х18н10) | Нержавеющая сталь AISI304 (08х18н10) | |
| Рабочее давление, МПа | до 20 | ||
| Максимальная рабочая температура, °С | до + 350 | ||
| Резьба присоединения к датчику | Накидная гайка М20х1,5 или G1/2 | Накидная гайка М20х1,5 | |
| Резьба присоединения к процессу | Подвижный штуцер М20х1,5 или G1/2 или под приварку | Подвижный штуцер М20х1,5 | |
Проверьте соответствие документа модели и редакции оборудования.
Проверка области действия и срока документа о соответствии.
Проверка области действия и срока документа о соответствии.
