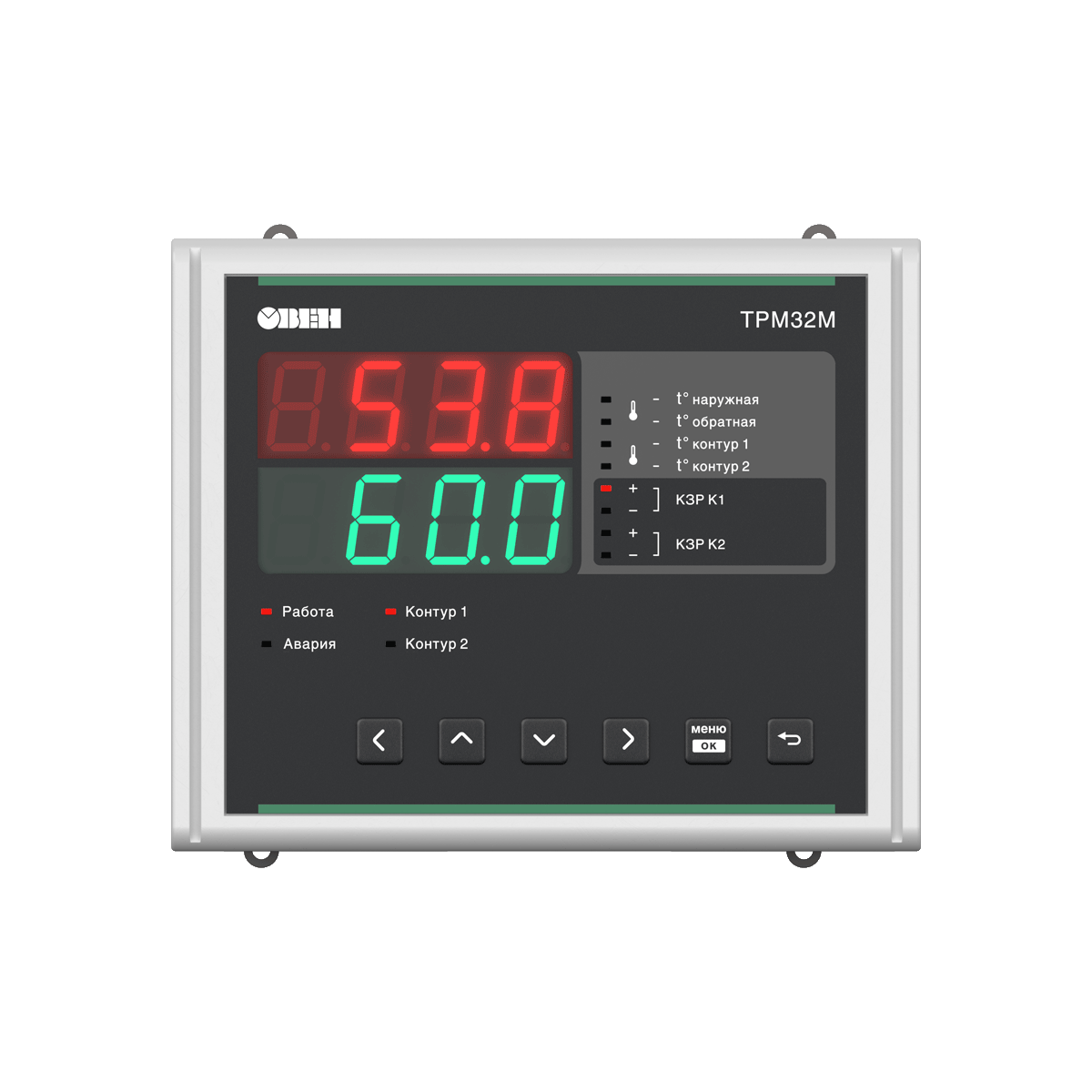

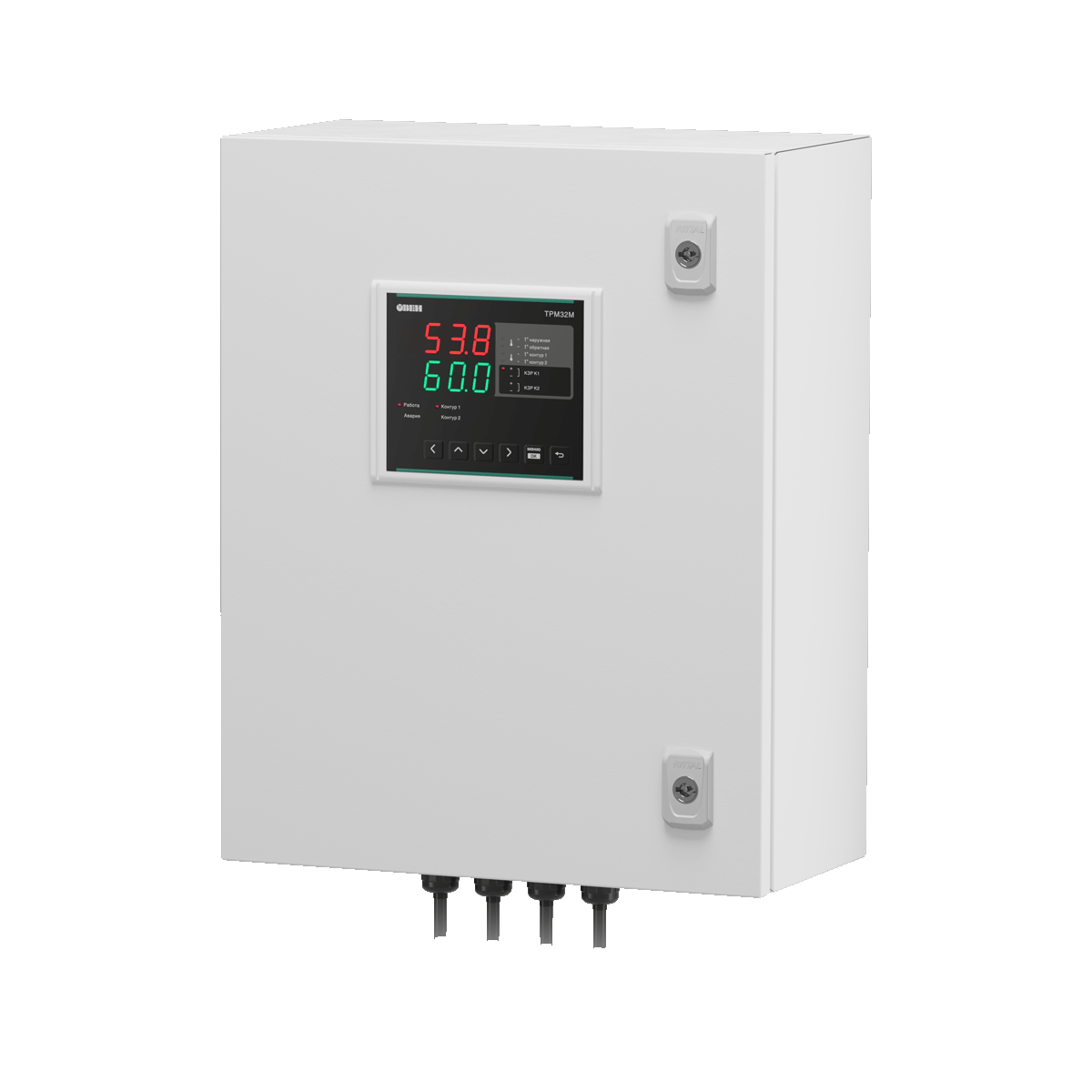

Щитовой регулятор ОВЕН ТРМ32М управляет одним или двумя контурами отопления и горячего водоснабжения по готовым алгоритмам. Он корректирует отопление по погоде, поддерживает температуру ГВС, переключает насосы и клапаны и контролирует аварийные состояния. Прибор применяют в индивидуальных, центральных и блочных тепловых пунктах, а данные передают в систему диспетчеризации.
Начните с гидравлической схемы: укажите один или два контура, их назначение, насосы и клапаны. Затем сопоставьте схему с готовыми алгоритмами контроллера. Такое описание задачи позволяет проверить управление отоплением и ГВС до выбора исполнения.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Подключаемые сигналы.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходов.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Входы | |
| PDS К1 | Реле перепада давления насосов циркуляции первого контура |
| PDS К2 | Реле перепада давления насосов циркуляции второго контура |
| Старт/Стоп К1* | Старт / Стоп регулирования контура 1* |
| Старт/Стоп* | Старт / Стоп регулирования К1 и К2* |
| Старт/Стоп К2* | Старт / Стоп регулирования контура 2* |
| Кн.Сброс* | Внешняя кнопка сброса аварий* |
| Тнар | Датчик температуры наружного воздуха |
| Тобр | Датчик температуры обратной воды |
| Тк1 | Датчик температуры воды в контуре 1 |
| Тк2 | Датчик температуры воды в контуре 2 |
| Выходы | |
| К1 НЦ1 | Насос циркуляции 1 первого контура |
| К1 НЦ2 | Насос циркуляции 2 первого контура |
| К2 НЦ1 | Насос циркуляции 1 второго контура |
| К2 НЦ2 | Насос циркуляции 2 второго контура |
| К1 КЗР_з | Закрыть КЗР первого контура |
| К1 КЗР_о | Открыть КЗР первого контура |
| К2 КЗР_з | Закрыть КЗР второго контура |
| К2 КЗР_о | Открыть КЗР второго контура |
* Зависит от настроек, подробнее в полном РЭ.
| Входы | |
| PDS К1 | Реле перепада давления насосов циркуляции первого контура |
| PDS К2 | Реле перепада давления насосов циркуляции второго контура |
| Старт/Стоп К1* | Старт / Стоп регулирования контура 1* |
| Старт/Стоп* | Старт / Стоп регулирования К1 и К2* |
| Старт/Стоп К2* | Старт / Стоп регулирования контура 2* |
| Кн.Сброс* | Внешняя кнопка сброса аварий* |
| Тнар | Датчик температуры наружного воздуха |
| Тобр | Датчик температуры обратной воды |
| Тк1 | Датчик температуры воды в контуре 1 |
| Тк2 | Датчик температуры воды в контуре 2 |
| Выходы | |
| К1 НЦ1 | Насос циркуляции 1 первого контура |
| К1 НЦ2 | Насос циркуляции 2 первого контура |
| К2 НЦ1 | Насос циркуляции 1 второго контура |
| К2 НЦ2 | Насос циркуляции 2 второго контура |
| Авария К1 | Аварийный сигнал в первом контуре |
| Авария К2 | Аварийный сигнал во втором контуре |
| КЗР К1 | Сигнал управления КЗР первого контура |
| КЗР К2 | Сигнал управления КЗР второго контура |
* Зависит от настроек, подробнее в полном РЭ.

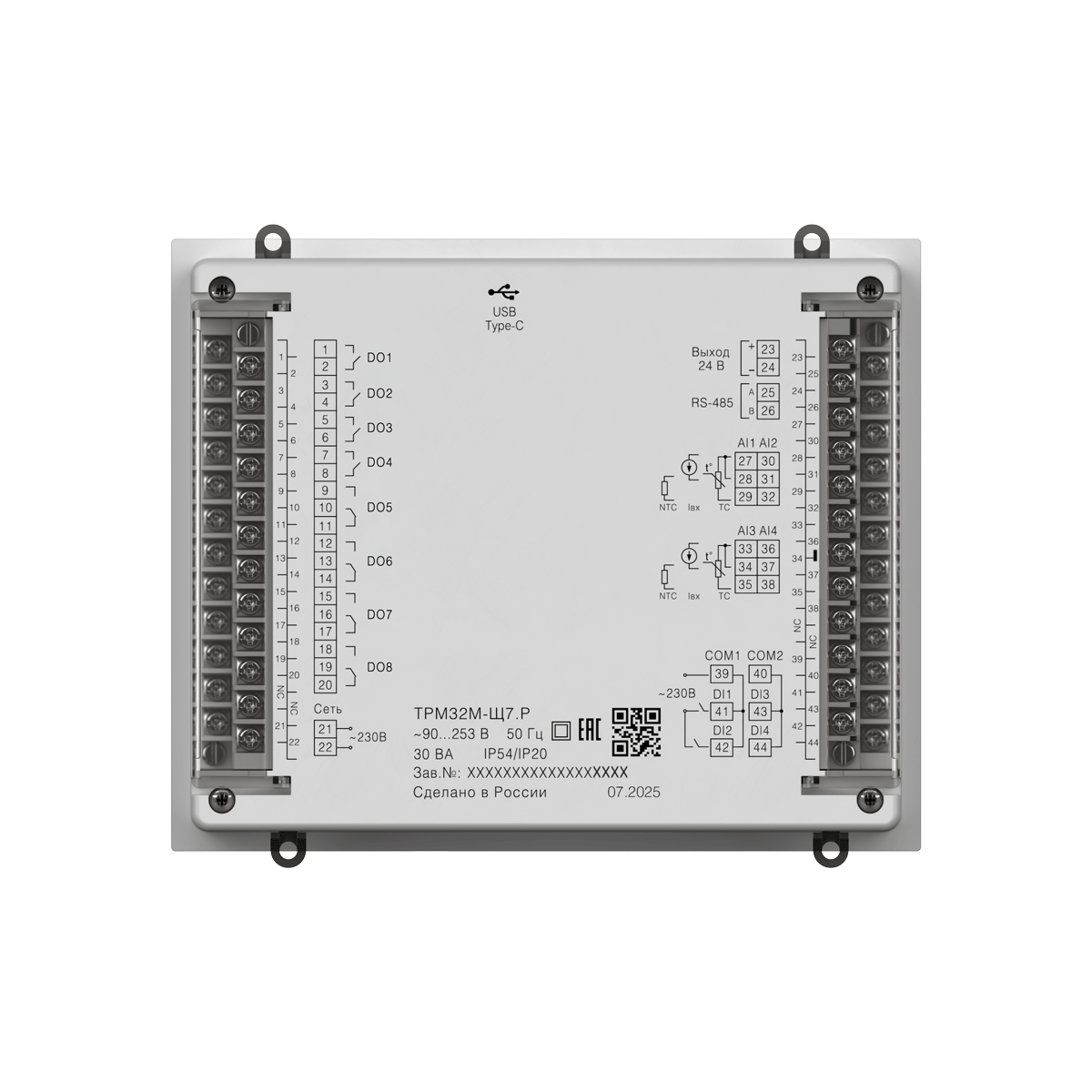

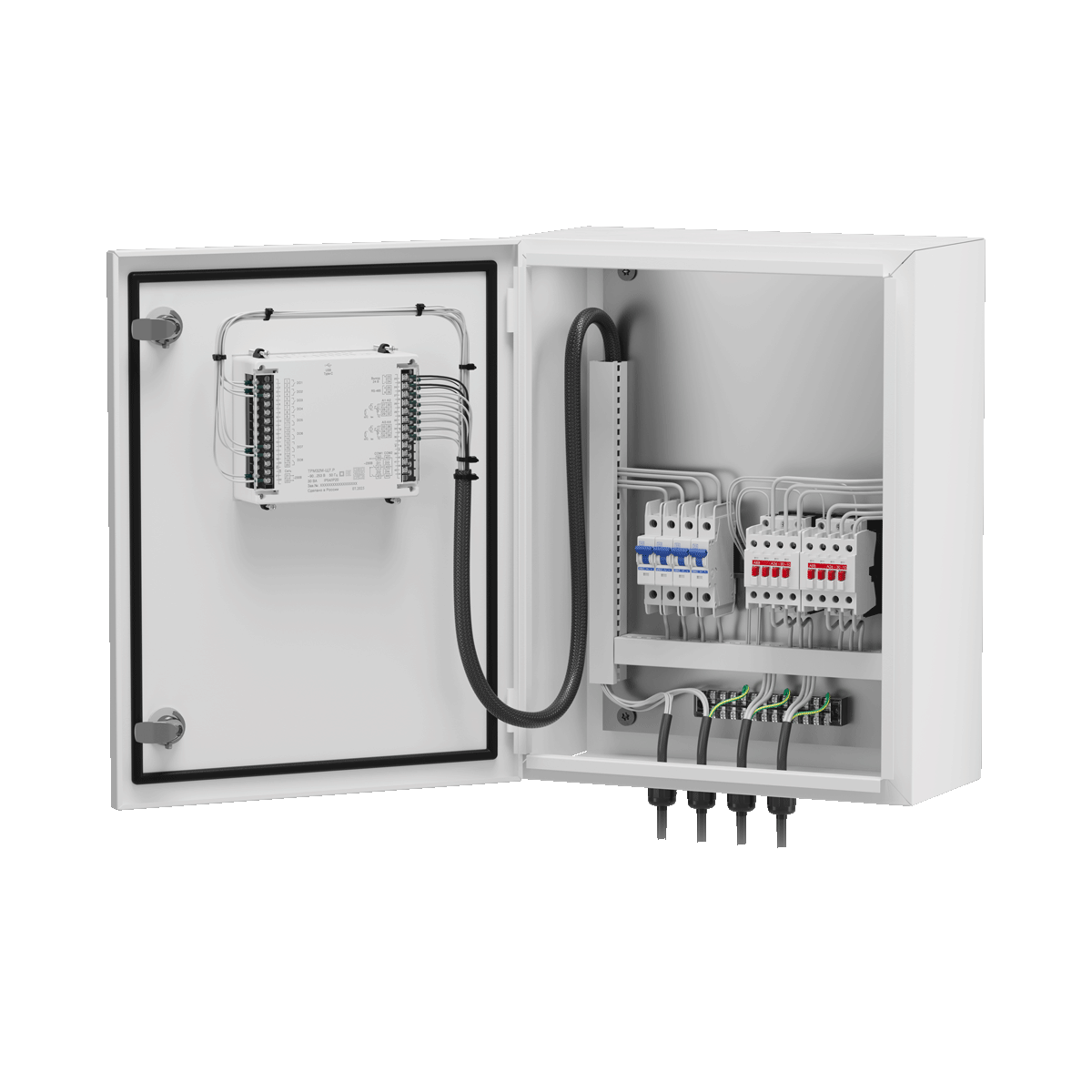

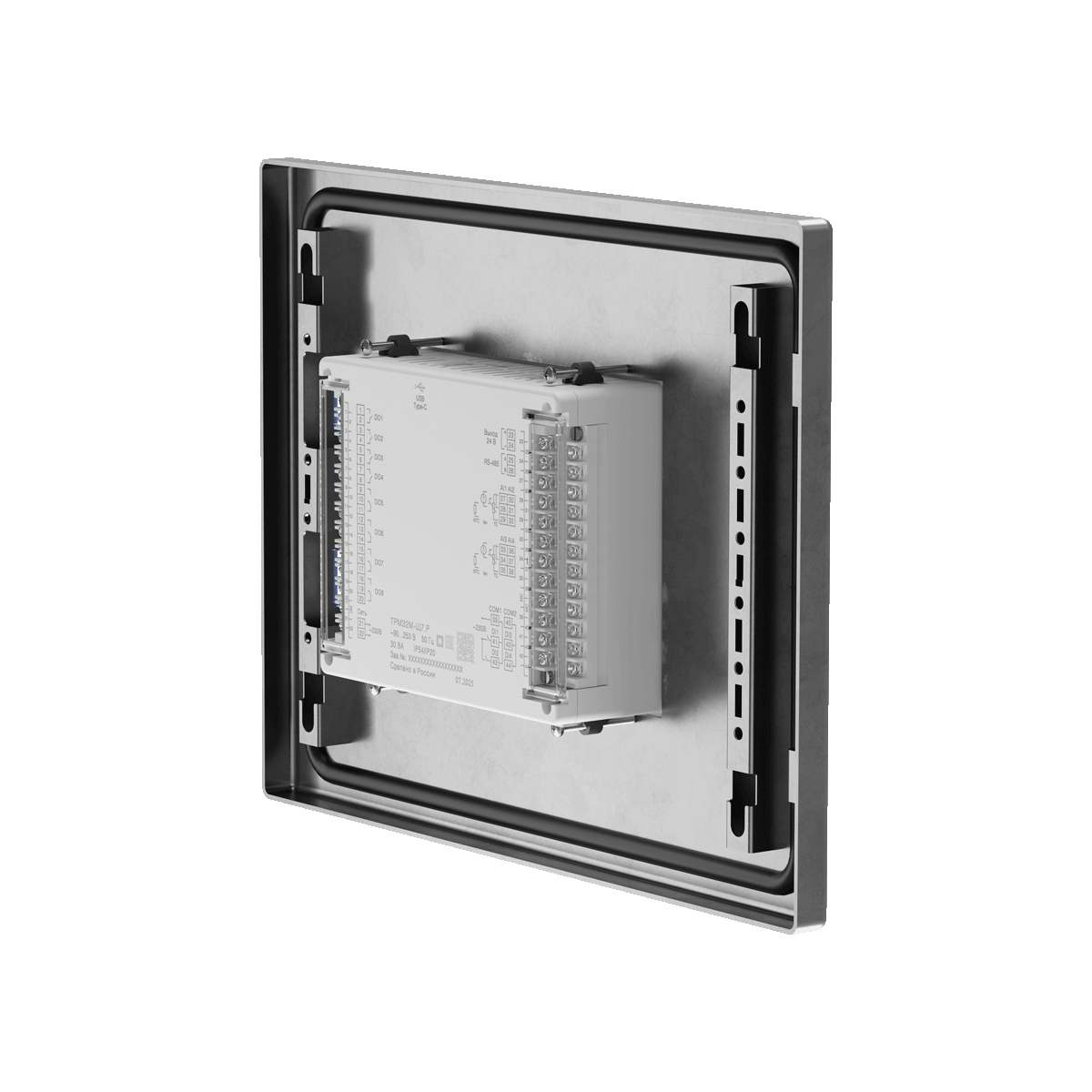

| Корпус | |
| Щитовой | 169×138×56 мм |
| Степень защиты корпуса | IP54 со стороны лицевой панели
IP20 со стороны задней панели |
| Масса, не более | 0,75 кг |
| Питание | |
| Напряжение питания | ~90…253 В при 47…63 Гц |
| Потребляемая мощность, не более | 30 ВА |
| Внутренний источник питания | =24 В при токе нагрузки до 180 мА |
| Коммуникационные интерфейсы | |

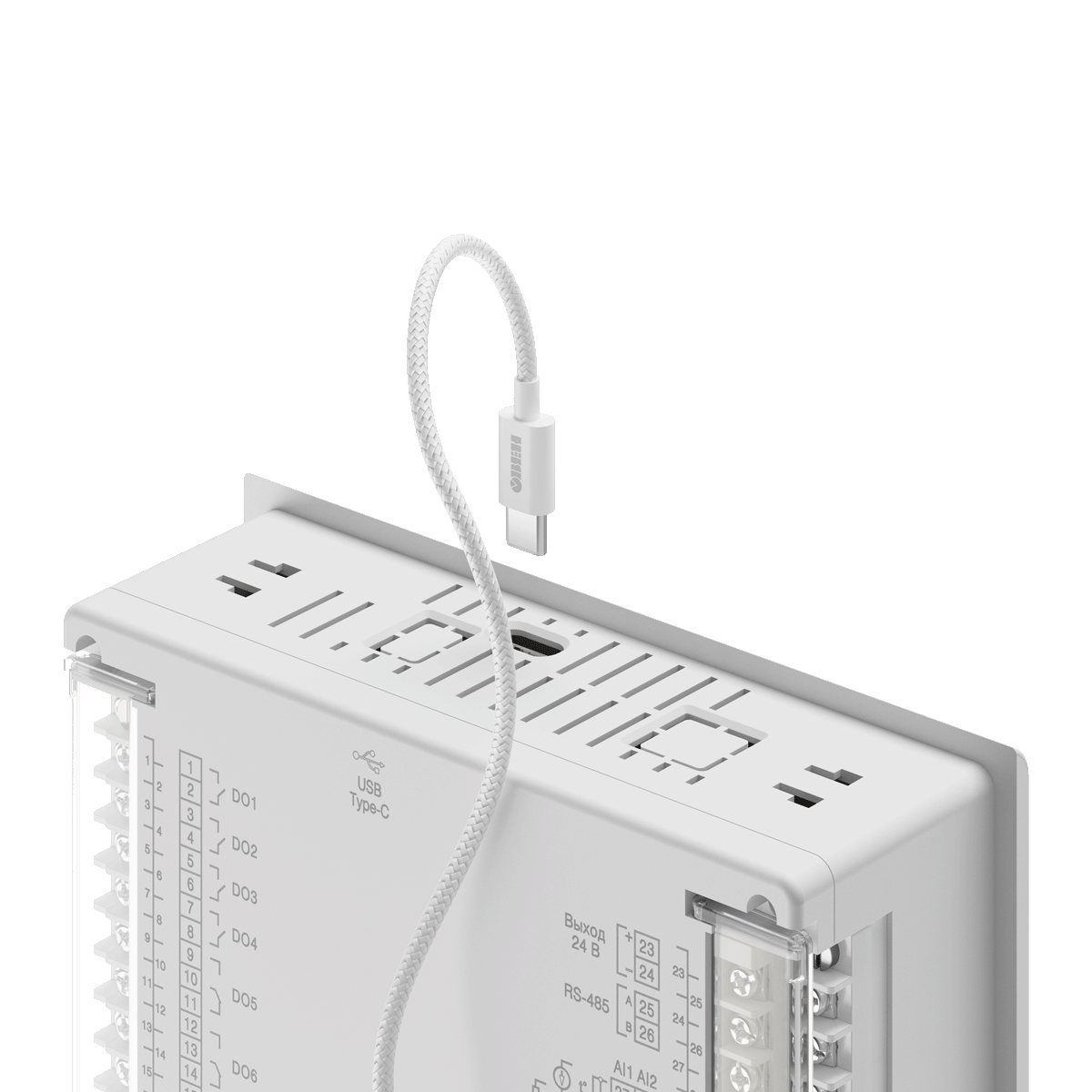

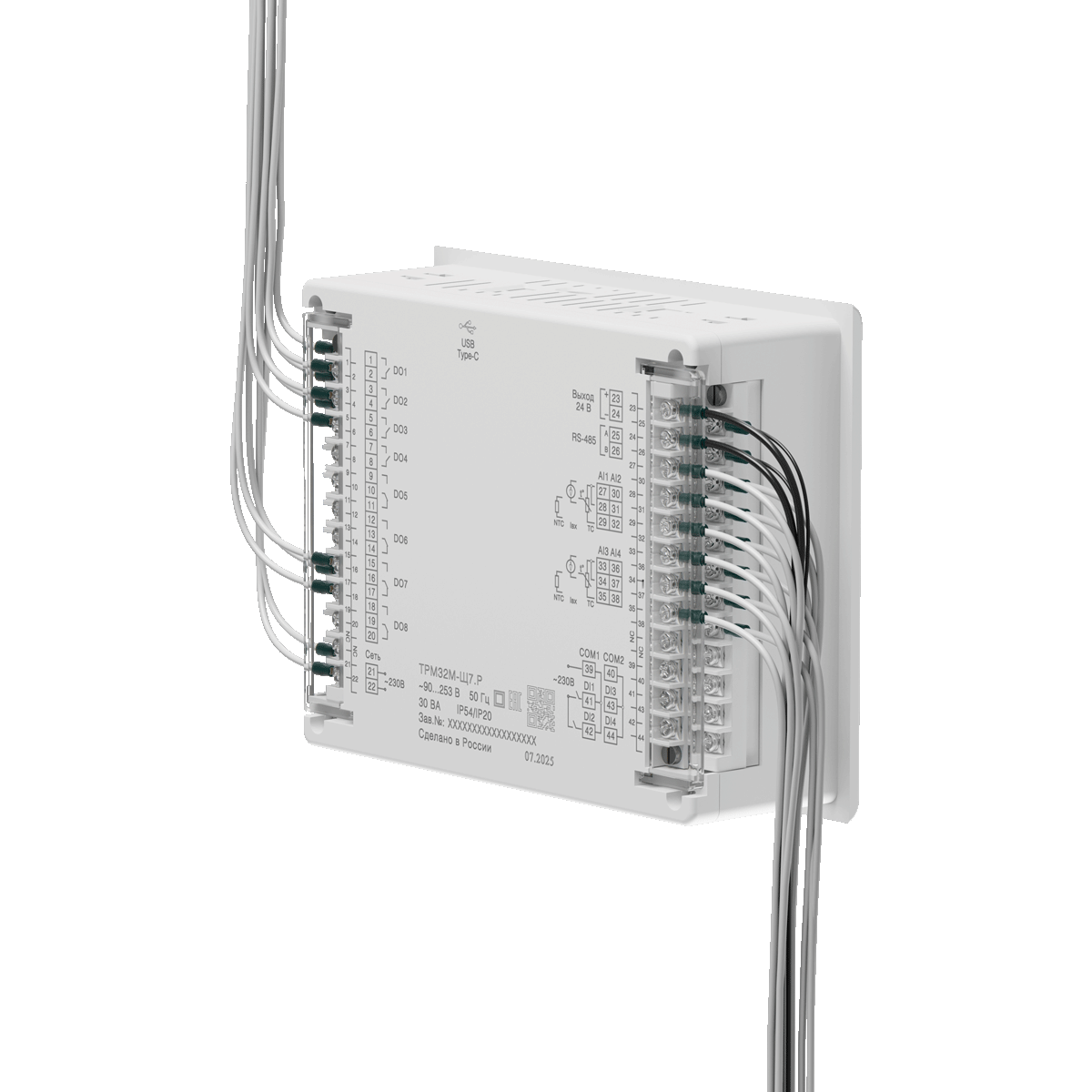

| Количество портов | 1 × RS-485 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU |
| Режим работы | Slave |
| Входы | |
| Дискретные | 4 × DI |
| Подключаемые датчики | механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле |
| Аналоговые | 4 × AI |
| Подключаемые сигналы | Термопреобразователи сопротивления 50М, 100М, 500М, 1000М Pt50, Pt100, Pt500, Pt1000 50П , 100П, 500П, 1000П Cu50, Cu100, Cu500, Cu1000 100Н, 500Н, 1000Н Сигналы тока 4…20 мА Терморезисторы 10 кОм, B25/100 = 3950 K |
| Тип выходов | Выходы в зависимости от модификации |
| Дискретные (DO) | 8 × DO (э/м реле 4 А) — в ТРМ32М-Х.Р 6 × DO (э/м реле 4 А) — в ТРМ32М-Х.И / ТРМ32М-Х.У 4 × DO (э/м реле 4 А) + 4 × DO (транз. оптопары 400 мА) — в ТРМ32М-Х.К |
| Аналоговые (AO) | 2 × AO (4...20 мА) — в ТРМ32М-Х.И 2 × AO (0...10 В) — в ТРМ32М-Х.У |
| Эксплуатация | |
| Рабочая температура | +40…+55 ⁰С |
| Часы реального времени | есть |
| Средний срок службы | 12 лет |
| Гарантия | 2 года |
| УГО ЕСКД | dwg 30.23 kB pdf 56.54 kB |
| УГО СПДС | dwg 29.23 kB pdf 65.16 kB |
| УГО ЕСКД | dwg 29.82 kB pdf 55.3 kB |
| УГО СПДС | dwg 29.2 kB pdf 63.73 kB |
| УГО ЕСКД | dwg 30.39 kB pdf 56.59 kB |
| УГО СПДС | dwg 29.48 kB pdf 65.71 kB |
| УГО ЕСКД | dwg 31.64 kB pdf 58.17 kB |
| УГО СПДС | dwg 30.3 kB pdf 68.07 kB |
| 2D модель ТРМ32М-Щ7 | dwg 8.24 MB pdf 684.1 kB |
| 3D модель ТРМ32М-Щ7 | stp 29.83 MB pdf 1.49 MB |
