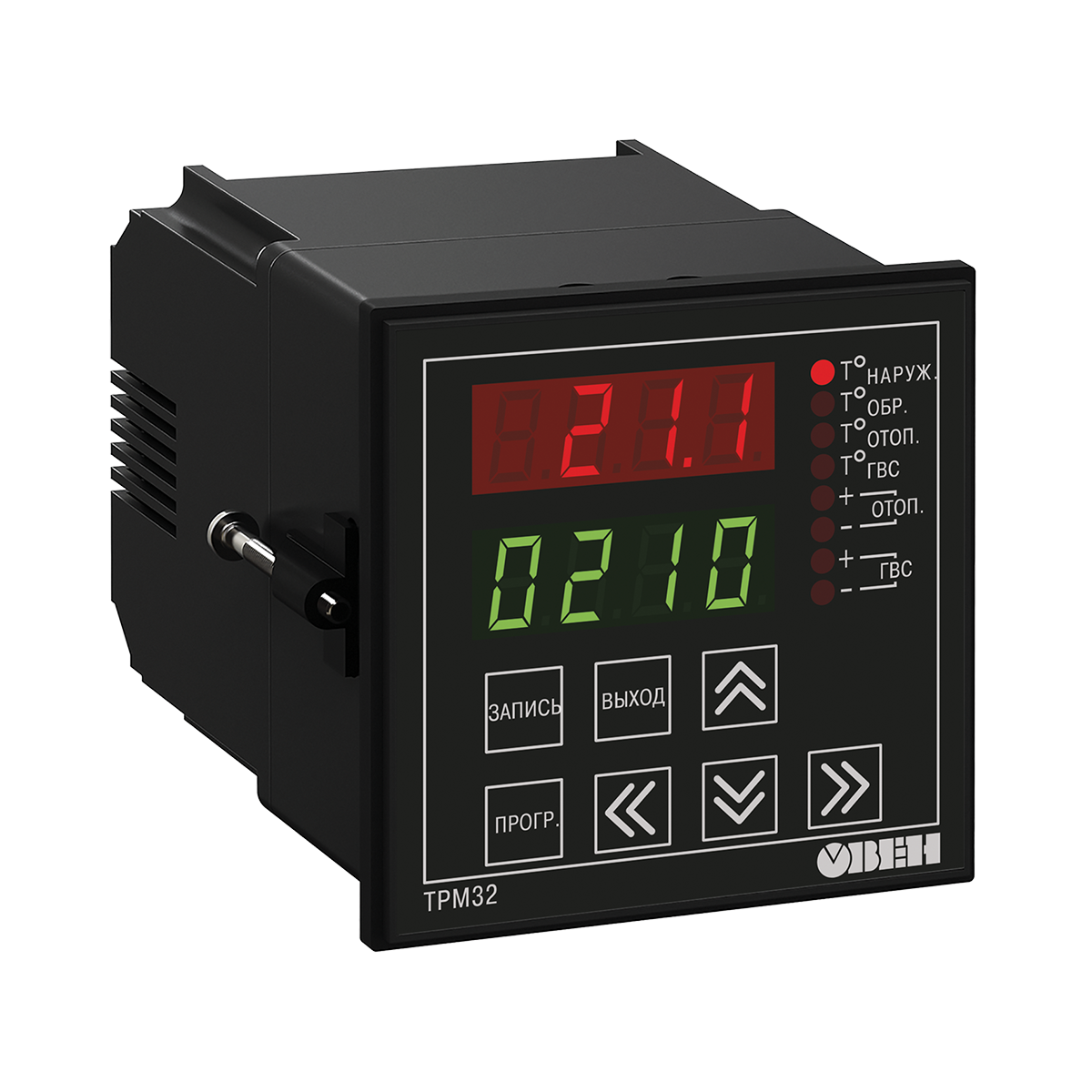

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН ТРМ32 выполняет готовый алгоритм регулирования отопления и горячего водоснабжения в тепловых пунктах и котельных. Температура поддерживается по заданной уставке или отопительному графику посредством дискретного управления регулирующим клапаном. Контроллер не требует разработки программы; настройка доступна с передней панели и компьютера.
Сверьте способ управления запорно-регулирующим клапаном: для ТРМ32 указано дискретное управление КЗР. После этого согласуйте датчики и отопительный график; назначение прибора для теплового пункта ещё не подтверждает совместимость с любым приводом клапана.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Диапазон напряжения питания.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип датчика.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходного устройства.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Тип корпуса; Габаритные размеры Щ4; Габаритные размеры Щ7.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты лицевой панели; Степень защиты корпуса.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейс связи; Протокол связи.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение |
| Питание | |
| Диапазон напряжения питания | ~90 …242 В (номинальное напряжение 230 В) |
| Потребляемая мощность | не более 6 ВА |
| Гальваническая развязка | Есть |
| Сетевые возможности | |
| Интерфейс связи | RS-485 |
| Протокол связи | Modbus RTU/ASCII, ОВЕН |
| Скорость передачи данных | 9600, 14400, 19200, 38400, 57600, 115200 бит/сек |
| Конструкция | |
| Тип корпуса | Щ4, Щ7 |
| Габаритные размеры Щ4 | 96×96×145 мм |
| Габаритные размеры Щ7 | 144×169×50,5 мм |
| Степень защиты лицевой панели | IP54 |
| Степень защиты корпуса | IP00 |
| Аналоговые входы | |
| Количество | 4 |
| Тип датчика | 50М, 100М, 50П, 100П, Pt100 |
| Разрешающая способность | 0,1 °С |
| Предел допускаемой основной приведенной погрешности контроля температуры (без учета погрешности датчиков) | ±0,5 % |
| Дискретные выходы | |
| Количество выходных устройств | 4 |
| Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) |
| Гальваническая развязка | Индивидуальная |
| Допустимый ток нагрузки, не более | 4 А, при напряжении 230 В 50 Гц (cosϕ> 0,4) |
| Механический ресурс реле, не менее | 10 000 000 циклов |
| Электрический ресурс реле, не менее | 15 000 циклов |
