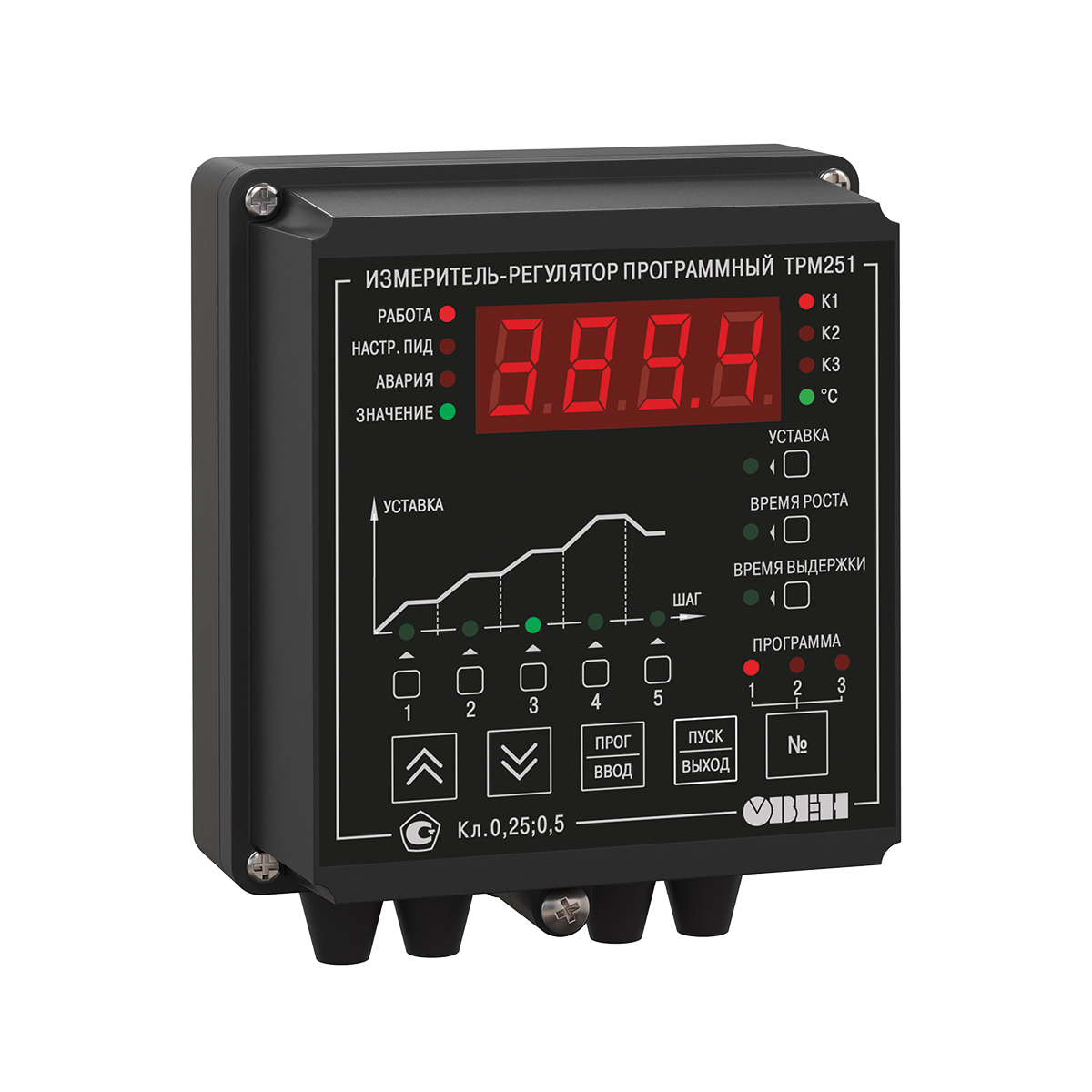

Изображения модели и серии. Внешний вид зависит от исполнения.
Одноканальный программный регулятор ОВЕН ТРМ251 управляет многоступенчатым температурным режимом промышленной электропечи. Технологический цикл составляют из последовательных шагов, а автонастройка помогает подобрать параметры ПИД-регулирования. Основной и резервный универсальные входы позволяют автоматически перейти на второй датчик при отказе первого.
ТРМ251 предназначен для одноканального управления многоступенчатым температурным режимом. Подготовьте последовательность этапов технологического процесса и проверьте, достаточно ли одного регулируемого канала; сходство с другими приборами с таймером не заменяет проверки алгоритма.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания; Частота напряжения питания.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип датчика.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Тип интерфейса связи; Протоколы передачи данных; – по протоколу ОВЕН; – по протоколу Modbus RTU/ASCII.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Напряжение питания | 90...245 В переменного тока |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 6 ВА |
| Количество универсальных входов | 2 (основной и резервный) |
| Минимальное время опроса датчика | 0,3 с |
| Количество выходных элементов | 3 |
| Тип интерфейса связи | RS-485 |
| Протоколы передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
| Скорость передачи данных: | |
| – по протоколу ОВЕН | 2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
| – по протоколу Modbus RTU/ASCII | 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
| Габаритные размеры (мм) и степень защиты корпуса: | |
| – настенный Н | 130×105×65, IP44 |
| – щитовой Щ1 | 96×96×70, IP54 со cтороны передней панели |
| Масса прибора | не более 0,5 кг |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Разрешающая способность* | Предел основной приведенной погрешности |
| ТСМ 50М/100М (W100=1,426) | –50…+200 °С | 0,1 °С | ±0,25 % |
| ТСМ 50М/100М (W100=1,428) | –99…+200 °С | 0,1 °С | |
| ТСП 50П/100П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 50П/100П (W100= 1,385), Pt100 | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,385), Pt1000 | –200…+750 °С | 0,1 °С | |
| ТСП 100Н/1000Н (W100=1,617) | –60…+180 °С | 0,1 °С | |
| ТСМ гр. 23 | –50…+180 °С | 0,1 °С | |
| ТХК (L) | –200…+800 °С | 0,1 °С | ±0,5 % |
| ТХА (К) | –200…+1300 °С | 0,1 °С | |
| ТЖК (J) | –200…+1200 °С | 0,1 °С | |
| ТНН (N) | –200…+1300 °С | 0,1 °С | |
| ТПП (S), ТПП (R) | 0…+1750 °С | 0,1 °С | |
| ТПР (B) | +200…+1800 °С | 0,1 °С | |
| ТВР (А-1) | 0…+2500 °С | 0,1 °С | |
| ТВР (А-2) | 0…+1800 °С | 0,1 °С | |
| ТВР (А-3) | 0…+1800 °С | 0,1 °С | |
| ТМК (Т) | –200…+400 °С | 0,1 °С | |
| Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | ±0,25 % |
| Сигнал напряжения –50…+50 мВ, 0…1 В | 0…100 % | 0,1 % | |
| * При измерении температуры выше 999,9 °С и ниже минус 99,9 °С разрешающая способность прибора 1 °С | |||
Характеристики выходных элементов
| Обозначение | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | для ВЭ1 – 4 А, для ВЭ2, ВЭ3 – 2 А при 220 В 50 Гц, cos φ>0,4 |
| К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
| С | симисторная оптопара | 50 мА при 250 В (пост. откр. симистор) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | сопротивление нагрузки 0…1300 Ом |
| Т | выход для управления | выходное напряжение 4...6 В |
Условия эксплуатации
| Температура окружающего воздуха | +1...+50 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | не более 80 % |
