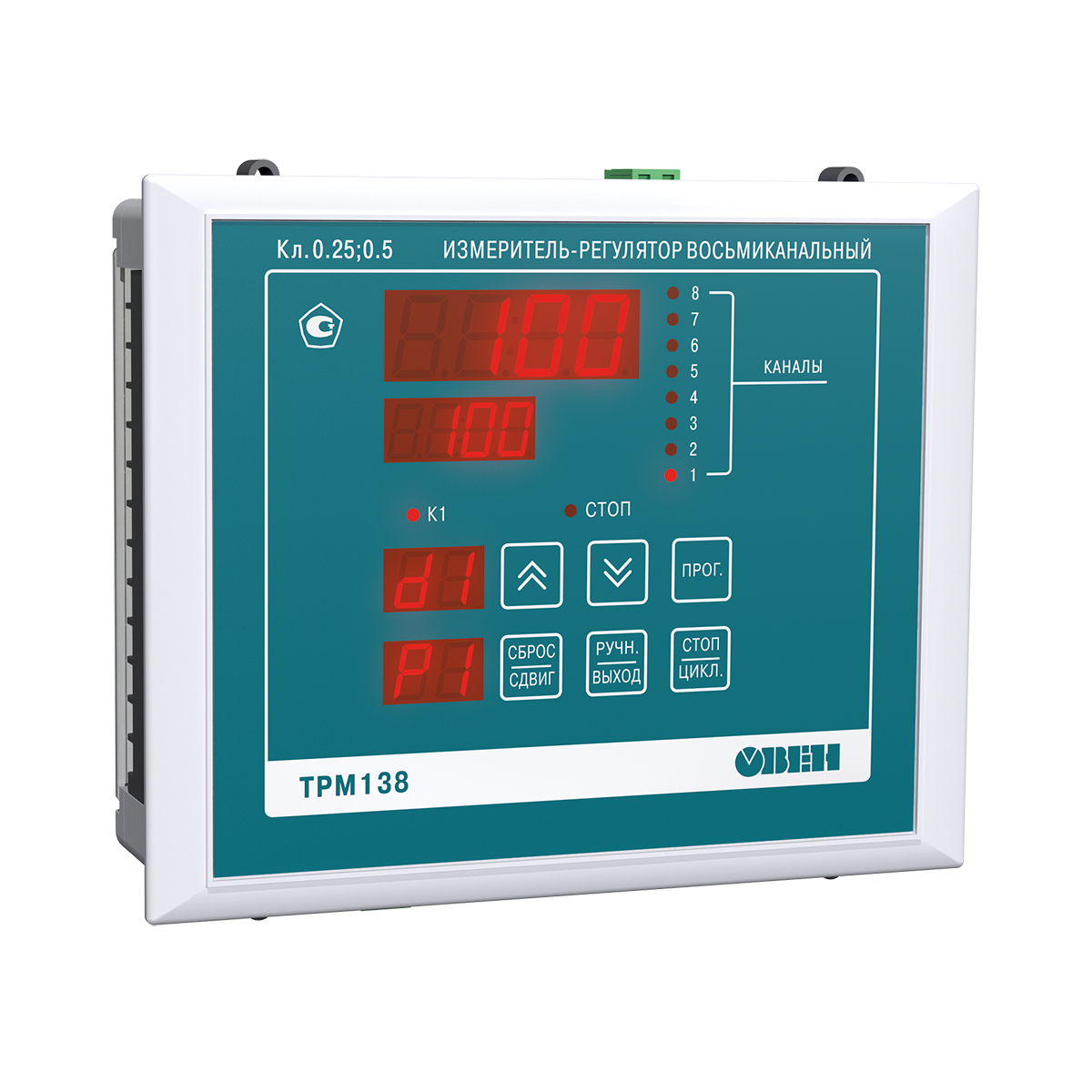

Изображения модели и серии. Внешний вид зависит от исполнения.
Восьмиканальный регулятор ОВЕН ТРМ138 измеряет температуру, давление, влажность и другие параметры многозонной установки. Восемь универсальных входов и до восьми выходных каналов можно сгруппировать под общий процесс либо настроить независимо. Параметры вводят с панели или компьютера, используя готовую конфигурацию как основу для печи, трубопровода или другого оборудования.
Зафиксируйте полное обозначение и проверьте корпус, интерфейсы и документацию нужного поколения. Сведения о ТРМ138 [M01] и [M02] приведены рядом, поэтому характеристики обновлённой линейки нельзя автоматически приписывать прежнему исполнению.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания; Напряжение питания активных датчиков.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Предел допустимой основной погрешности измерения входного параметра.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип датчика.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Тип и габаритные размеры корпуса; Трещотка (защелкивающийся фиксатор) фиксация прибора при монтаже в щит.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Тип интерфейса связи с ЭВМ; Настройка с ПК через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Напряжение питания | 90…264 В частотой 47...63 Гц |
| Количество универсальных входов | 1...8 |
| Входное сопротивление при подключении источника сигнала: | |
| – тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
| – напряжения | не менее 100 кОм |
| Предел допустимой основной погрешности измерения входного параметра | ±0,25 % |
| – при использовании термопары | ±0,5 % |
| Время опроса одного входа | не более 1 с |
| Напряжение питания активных датчиков | 20...28 В постоянного тока |
| Максимально допустимый ток | 150 мА |
| Количество выходных устройств | 8 |
| Тип интерфейса связи с ЭВМ | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Тип кабеля | экранированная витая пара |
| Тип и габаритные размеры корпуса | щитовой Щ4, 96×96×145 мм |
| Степень защиты корпуса | IP54 со стороны передней панели |
| Гарантийный срок обслуживания | 2 года |
| Обозн. | Тип выходного устройства | Электрические характеристики |
| Р | электромагнитное реле | 4 А при 230 В |
| К | транзисторная оптопара структуры n–p–n типа | 200 мА при 40 В |
| С | симисторная оптопара | 50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
| Т | выход для управления твердотельным реле | выходное напряжение – 4...6 В |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | сопротивление нагрузки 0…800 Ом |
| У | Цифроаналоговый преобразователь «параметр-напряжение 0…10 В» | сопротивление нагрузки не менее 2 кОм |
| Тип датчика | Диапазон измерений | Разрешающая способность |
| ТСМ 50М W100 = 1.426 | –50…+200 °С | 0,1 °С |
| ТСМ 50М W100 = 1.428 | –190…+200 °С | 0,1 °С |
| ТСМ 100М W100 = 1.426 | –50…+200 °С | 0,1 °С |
| ТСМ 100М W100 = 1.428 | –190…+200 °С | 0,1 °С |
| ТСП 50П W100 = 1.385 | –200…+750 °С | 0,1 °С |
| ТСП 50П W100 = 1.391 | –200…+750 °С | 0,1 °С |
| ТСП 100П W100 = 1.385 (Pt 100) | –200…+750 °С | 0,1 °С |
| ТСП 100П W100 = 1.391 | –200…+750 °С | 0,1 °С |
| ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С | 0,1 °С |
| термопара ТХК (L) | –50…+750 °С | 0,1 °С |
| термопара ТЖК (J) | –50…+900 °С | 0,1 °С |
| термопара ТНН (N) | –50…+1300 °С | 1 °С |
| термопара ТХА (K) | –50…+1300 °С | 1 °С |
| термопара ТПП (S) | 0…+1750 °C | 1 °С |
| термопара ТПП (R) | 0…+1750 °C | 1 °С |
| термопара ТВР (А-1) | 0…+2500 °С | 1 °С |
| ток 0…5 мА | 0…100 % | 0,1 °С |
| ток 0…20 мA | 0…100 % | 0,1 °С |
| ток 4…20 мА | 0…100 % | 0,1 °С |
| напряжение 0…50 мВ | 0…100 % | 0,1 °С |
| напряжение 0…1 В | 0…100 % | 0,1 °С |
| ТРМ138 [M01] | ТРМ138 [M02] с USB |
| 96х96х145 мм | 138х169х56 мм |
| Сертификат СИ | Сертификат СИ |
| Шесть | Четыре |
| 10 индикаторов | 12 индикаторов |
| Трещотка (защелкивающийся фиксатор) | Штыревой зацеп |
| Внешний шунт для входных сигналов тока | Встроенный в прибор шунт для входных сигналов тока |
| Внешний блок питания для пассивных токовых датчиков | Блок питания не нужен: питание токовой петли от самого прибора |
| Настройка с ПК | Настройка с ПК |
| 21 | 50 дискретный сигнал «сухой контакт» NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией |
| Алгоритм регулирования Сигнализатор Регистратор | Алгоритм регулирования Сигнализатор Регистратор ПИД-регулятор ПИД для задвижек и КЗР |
| Работа по графику уставок | Работа по графику уставок |
| +1…+50 °С | -40…+50 °С |
