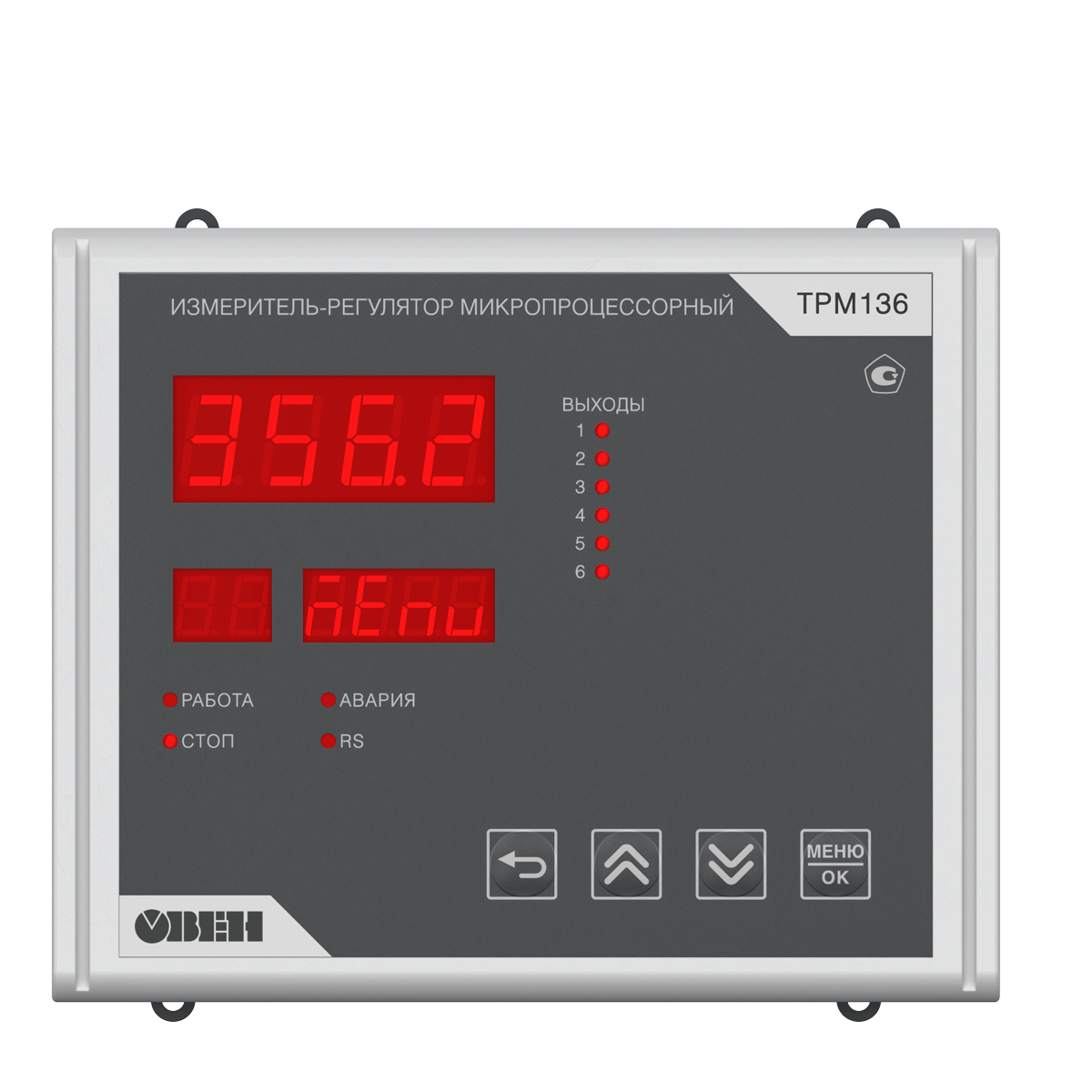

ТРМ136 [M02] обновленный шестиканальный ПИД-регулятор с USB и RS-485
Обновлённый ОВЕН ТРМ136 [M02] измеряет и регулирует до шести параметров многозонного процесса и передаёт данные в АСУ ТП. Каждый канал можно настроить на ПИД- или двухпозиционное управление, регистрацию либо сигнализацию и связать с одним из исполнительных механизмов. Конфигурацию задают с панели или через Owen Configurator; подключение по USB Type C позволяет выполнить настройку без сетевого питания прибора.
Составьте список датчиков и исполнительных механизмов по каждой зоне. У ТРМ136 [М02] шесть универсальных входов; выходы для шести механизмов выбираются при заказе, поэтому их состав нужно указать заранее.
Подойдут ли независимые каналы для разных зон?
Каналы допускают как независимую работу, так и объединение в группы. До настройки определите, какие зоны должны регулироваться отдельно, а какие связаны общей задачей.
Нужно ли писать программу для настройки?
Для настройки используется конфигурация прибора: можно выбрать готовый вариант или задать собственный с кнопок либо через конфигуратор на компьютере. Подготовьте перечень функций по зонам, чтобы выбрать подходящую конфигурацию.
Питание
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Диапазон
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Пределы допускаемой основной приведенной погрешности измерений, не более.
Входной сигнал
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Подключаемые сигналы.
Температурные условия
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура.
Связь
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы.
Характеристики серии и модификаций
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
Корпус
Щитовой Щ7
144×169×50,5 мм
IP54 со стороны лицевой панели
IP20 со стороны задней крышки
Масса, не более
1 кг
Питание
Напряжение питания
~90…253 В, номинальное 230 В, частота 47…63 Гц
Потребляемая мощность, не более
18 ВА
Встроенный источник питания
=24±3 В при максимальном токе 200 мА
Коммуникационные интерфейсы
Количество портов
1 × RS-485
1 × USB Type-C
Поддерживаемые протоколы
Modbus RTU
Modbus ASCII
Входы
Количество
6 × AI/DI (универсальные)
Время опроса входа, не более
Терморезисторы: 0,75 с
Дискретный вход: 0,1 с Остальные: 0,5 с
Подключаемые сигналы
Термосопротивления
Термопары
Сигналы тока и напряжения Пирометры NTC-датчики (терморезисторы) Потенциометры
Пределы допускаемой основной приведенной погрешности измерений, не более
±0,25 %
ТС, терморезисторы, сигналы напряжения и силы постоянного тока
±0,5 %
ТП
±0,4 %
Пирометры
Выходы
Количество
6 × DO/AO
любые комбинации на выбор
Тип выхода
И
Ток: 4…20 мА
У
Напряжение: 0…10 В
Р
Электромагнитное реле: 4 А, 250 В
К
Транзисторная оптопара n-p-n: 400 мА, 60 В
С
Симисторная оптопара: 40 мА, 250 В
Т
Управление твердотельным реле: 3,3…6,5 В, 50 мА
Эксплуатация
Рабочая температура
-40…+55 ⁰С
Гарантия
5лет
Характеристики измерительных датчиков
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651
Описание сигнала
Диапазон измерения, °С
ТСМ (Cu50) W100 = 1.426
-50…+200
ТСМ (50М)W100 = 1.428
-180…+200
ТСП (Pt50) W100 = 1.385
-200…+850
ТСП (50П) W100 = 1.391
-200…+850
ТСМ (Cu100) W100 = 1.426
-50…+200
ТСМ (100М) W100 = 1.428
-180…+200
ТСП (Pt100) W100 = 1.385
-200…+850
ТСП (100П) W100 = 1.391
-200…+850
ТСН (100Н) W100 = 1.617
-60…+180
ТСМ (Cu500) W100 = 1.426
-50…+200
ТСМ (500М) W100 = 1.428
-180…+200
ТСП (Pt500) W100 = 1.385
-200…+850
ТСП (500П) W100 = 1.391
-200…+850
ТСН (500Н) W100 = 1.617
-60…+180
ТСМ (Cu1000) W100 = 1.426
-50…+200
ТСМ (1000М) W100 = 1.428
-180…+200
ТСП (Pt1000) W100 = 1.385
-200…+850
ТСП (1000П) W100 = 1.391
-200…+850
ТСН (1000Н) W100 = 1.617
-60…+180
ТСМ (Cu53) - в РБ – справочно
-50…+200
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
Описание сигнала
Диапазон измерения, °С
термопара ТХК (L)
-200…+800
термопара ТЖК (J)
-40…+900
термопара ТНН (N)
-200…+1300
термопара ТХА (K)
-200…+1300
термопара ТПП (S)
0…+1600
термопара ТПП (R)
0…+1600
термопара ТПР (B)
+600…+1800
термопара ТВР (А-1)
+1000…+2500
термопара ТВР (А-2)
+1000…+1800
термопара ТВР (А-3)
+1000…+1800
Термопара ТМК (Т)
-200…+400
Typ.L (DIN43710)
0…+900
ТХКн(Е)
-200…+900
Пирометры
Описание сигнала
Диапазон измерения, °С
Пирометр РК-15
+900…+2000
Пирометр РК-20
+1200…+2500
Пирометр РС-20
+400…+1500
Пирометр РС-25
+600…+2000
Унифицированные сигналы
Описание сигнала
Диапазон измерения, %
ток 0…5 мА
0…100
ток 0…20 мА
0…100
ток 4…20 мА
0…100
напряжение -50…+50 мВ
0…100
напряжение 0…0,05 В
0…100
напряжение 0…1 В
0…100
напряжение 0…5 В
0…100
напряжение 0…10 В
0…100
Датчики положения задвижки
Резистивный датчик положения, потенциометр
-5…105%
Токовый датчик положения от 4 до 20 мА
-5…105%
Цифровой дискретный вход
Цифровой дискретный сигнал типа «сухой контакт»
дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели
Характеристики выходных устройств
Обозначение выхода
Тип выхода
Технические параметры
И
Ток: 4…20 мА
Сопротивление нагрузки: 0…500 Ом,
Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки
У
Напряжение: 0…10 В
Сопротивление нагрузки — не менее 2 кОм
Напряжение питания — 15…32 В
Р
Электромагнитное реле
Для цепей переменного тока Максимальный ток — 4 А Напряжение — до 250 В, 50 Гц Коэффициент мощности (cos φ) — более 0,4
Для цепей постоянного тока Максимальный ток — 3 А Напряжение — до 30 В
К
Транзисторная оптопара n-p-n
Ток нагрузки — не более 400 мА
Напряжение нагрузки — не более 60 В постоянного тока
С
Симисторная оптопара
Управление внешним симистором
Ток управляющего импульса — не более 400 мА
Напряжение — не более 250 В, 50 Гц
Коммутация нагрузки
Нагрузочный ток — не более 40 мА
Максимальный ток в импульсном режиме (< 2 мс) 400 мА
Напряжение — не более 250 В, 50 Гц
Т
Управление твердотельным реле
Выходной ток не более 50 мА Выходное напряжение высокого уровня от 3,3 до 6,5 В Выходное напряжение низкого уровня от 0 до 0,7 В
