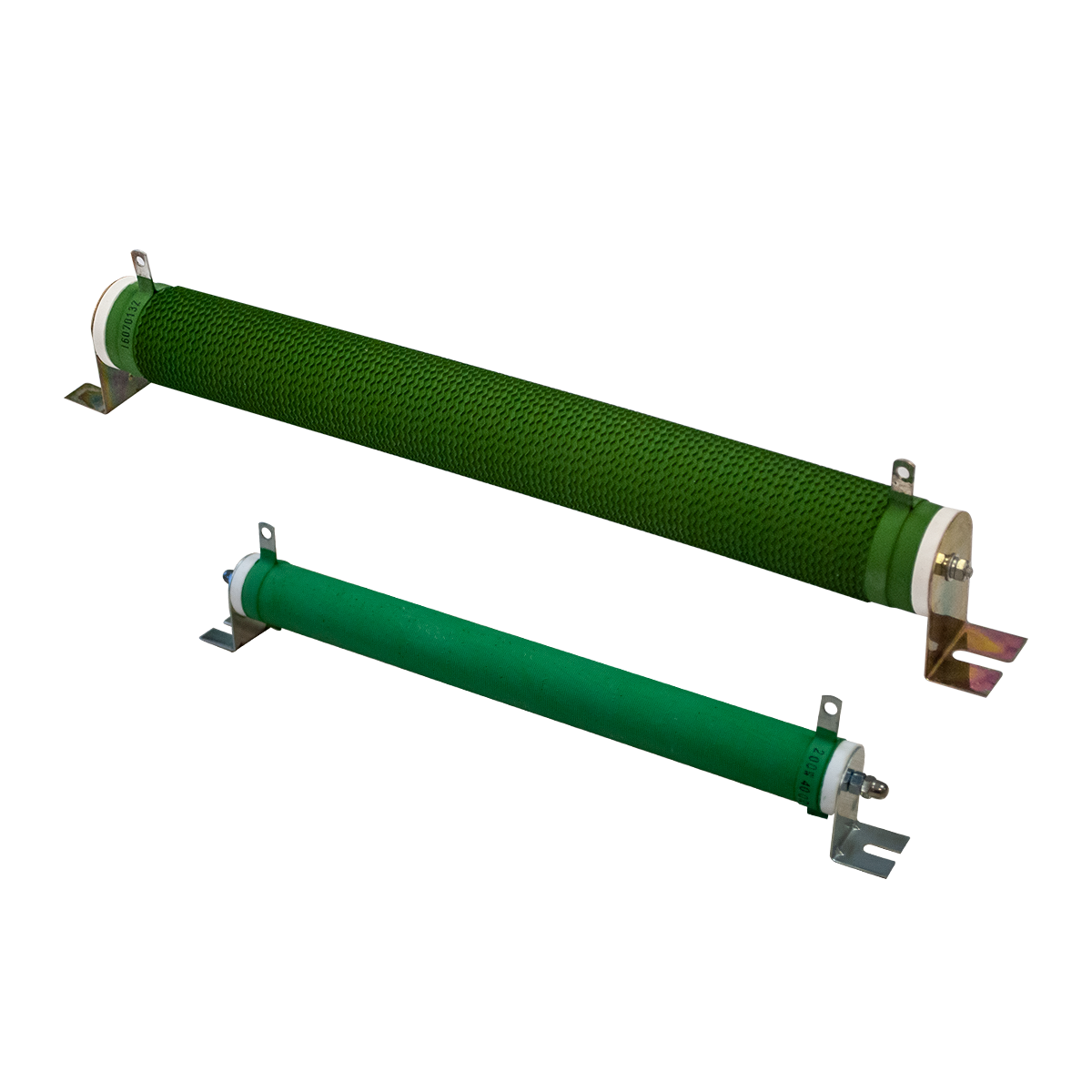

Изображения модели и серии. Внешний вид зависит от исполнения.
Тормозные резисторы ОВЕН РБ рассеивают энергию, возвращаемую двигателем в звено постоянного тока частотного преобразователя при замедлении. Такое подключение ускоряет торможение и предотвращает остановку привода из-за перенапряжения. Резистор применяют с тормозным ключом в высокоинерционных механизмах и других установках, где собственного рассеяния энергии недостаточно.
Укажите требуемое время торможения и инерционность нагрузки. При торможении двигатель возвращает энергию в преобразователь, поэтому резистор подбирают по условиям отвода этой энергии и документации привода, а не только по мощности двигателя.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты..
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон рабочих температур,ºС..
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение | |
| РБ1 | РБ3 | |
| Степень защиты. | IP00 | IP54 |
| Допустимая продолжительность включения ПВ, % | 10 | 10 |
| Класс защиты | 0I | I |
| Способ охлаждения | С (Естеств. воздушный) | |
| Диапазон рабочих температур,ºС. | -20 до +50 | |
| Класс точности, %. | 10 | |
| Температурный коэффициент сопротивления, %/ ºС. | 0,05 | |
| Температура перегрева,ºС. | до 300 | |
| Рабочее напряжение, В. | до 1000 | |
| Испытательное напряжение, В. | 3000 | |
| Сопротивление изоляции, МОм | 100 | |
Примечание - указанное значение ПВ,% в таблице дано из расчета принятой продолжительности цикла Тц, равной 120с.
| Модификация РБ1 | R, Ом | Pном, кВт | Типоразмер | A, мм | Б, мм | В, мм | Масса, кг |
| РБ1-080-1К0 | 80 | 1,00 | А | 365 | 114 | 60 | 1,78 |
| РБ1-400-К20 | 400 | 0,20 | Б | 293 | 62 | 28 | 0,40 |
| Модификация РБ3 | R, Ом | Pном, кВт | Типоразмер | A, мм | В, мм | Г, мм | Масса, кг |
| РБ3-070-К20 | 70 | 0,20 | А | 170 | 60 | 30 | 0,50 |
| РБ3-048-К20 | 48 | 0,20 | А | 170 | 60 | 30 | 0,50 |
| РБ3-270-К20 | 270 | 0,20 | А | 170 | 60 | 30 | 0,50 |
| РБ3-200-К20 | 200 | 0,20 | А | 170 | 60 | 30 | 0,50 |
| РБ3-145-К30 | 145 | 0,30 | А | 220 | 60 | 30 | 0,50 |
| РБ3-110-К45 | 110 | 0,45 | А | 220 | 60 | 30 | 0,53 |
| РБ3-080-К57 | 80 | 0,57 | А | 240 | 60 | 30 | 0,78 |
| РБ3-056-К68 | 56 | 0,68 | А | 340 | 60 | 30 | 0,96 |
| РБ3-038-1К1 | 38 | 1,13 | А | 400 | 60 | 30 | 1,35 |
| РБ3-028-1К4 | 28 | 1,40 | Б | 400 | 85 | 55 | 3,00 |
| РБ3-022-1К7 | 22 | 1,70 | Б | 400 | 85 | 55 | 3,00 |
| РБ3-019-2К2 | 19 | 2,20 | Б | 400 | 85 | 55 | 3,00 |
