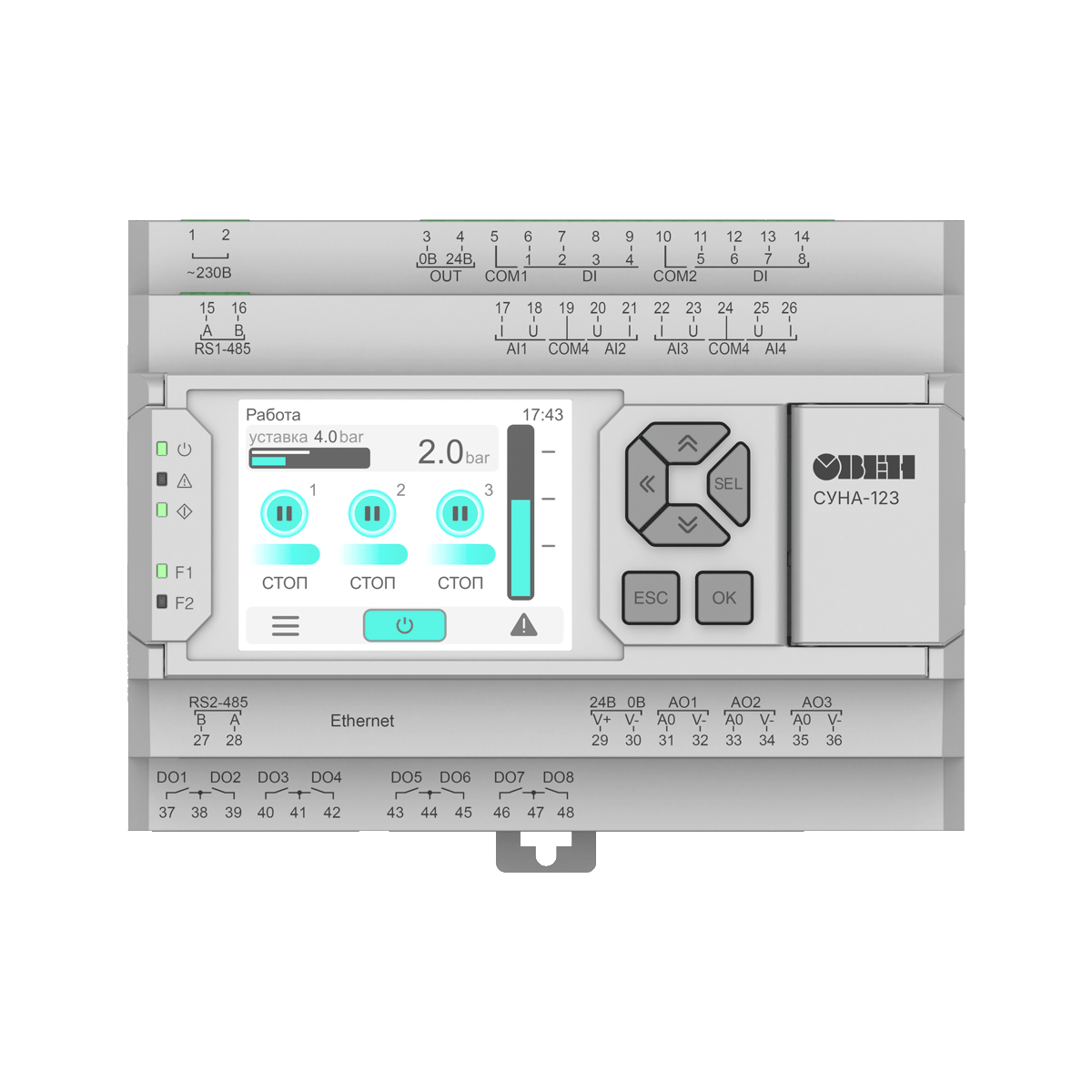

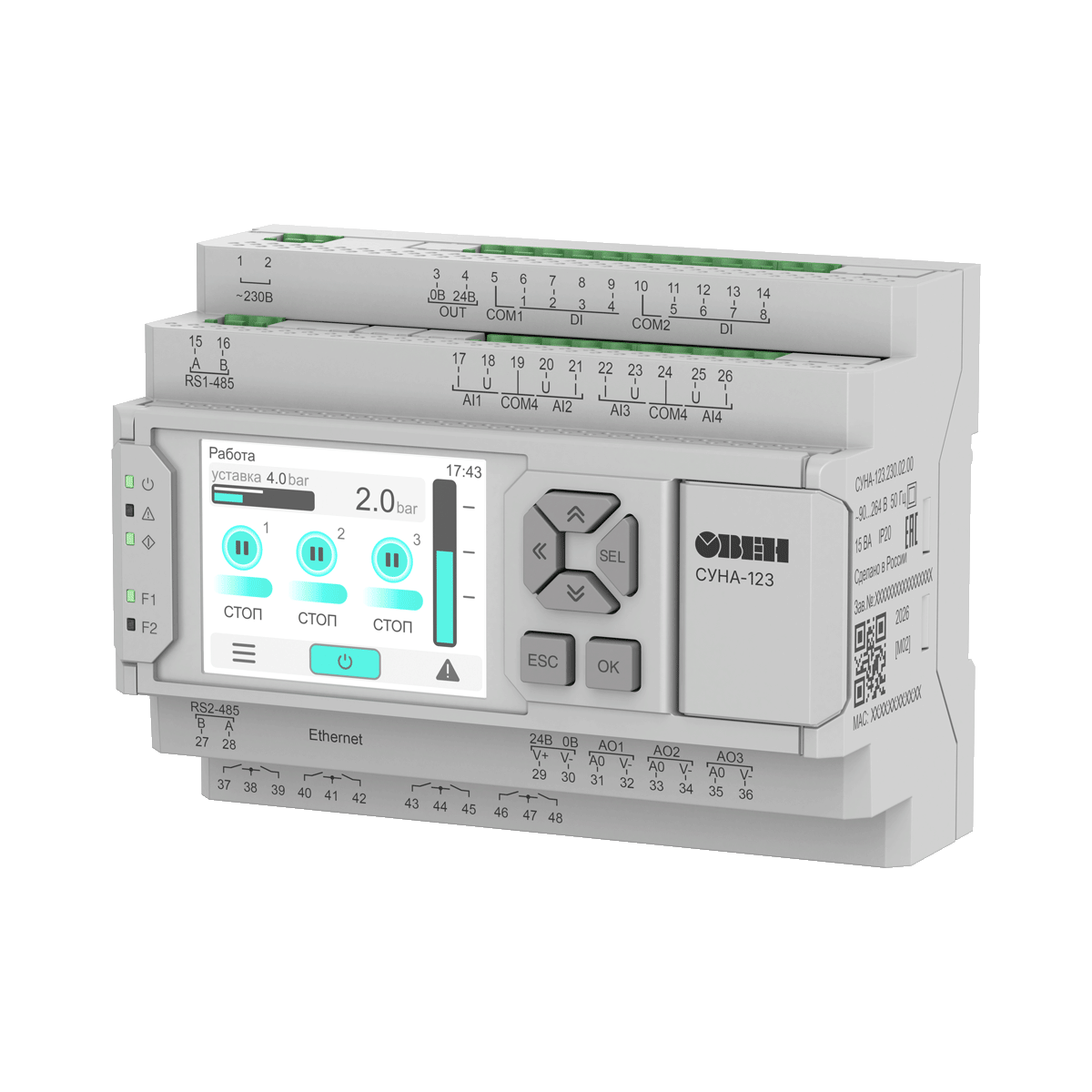

Изображения модели и серии. Внешний вид зависит от исполнения.
ОВЕН СУНА-123 автоматизирует станцию с двумя или тремя насосами, работающими с прямым пуском либо одним общим преобразователем частоты. Контроллер выбирает один из готовых алгоритмов и управляет группой по аналоговым и дискретным датчикам без разработки программы. В зависимости от задачи насосы включаются непосредственно или совместно обеспечивают плавное регулирование производительности через ПЧ.
Укажите два или три насоса, способ пуска и тип датчиков. Контроллер предусматривает прямой пуск либо каскадное регулирование с одним общим преобразователем частоты; это решение определяет схему станции и выбор готового алгоритма.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Подключаемые сигналы.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выходного устройства.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Рабочая температура.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Поддерживаемые протоколы.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Корпус | |
| На DIN-рейку 35 мм | 123×96×62 мм |
| Степень защиты корпуса | IP20 |
| Масса, не более | 0,6 кг |
| Питание | |
| Напряжение питания | ~90…264 В при 50 Гц |
| Внутренний источник питания | =21,6..26,4В (=24 В), 100 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 2 × RS-485 |
| Поддерживаемые протоколы | Modbus RTU / ASCII |
| Режим работы | Master / Slave |
| Количество портов | 1 × Ethernet |
| Поддерживаемые протоколы | Modbus TCP |
| Режим работы | Master / Slave |
| Входы | |
| Дискретные | 8 × DI |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
| Аналоговые | 4 × AI |
| Подключаемые сигналы | Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. |
| Выходы | |
| Дискретные | 8 × DO |
| Тип выходного устройства
| Электромагнитное реле 5 А при напряжении до ~250 В и cos φ > 0,95 3 А при напряжении до =30 В |
| Аналоговые | 3 × AO |
| Подключаемые сигналы | универсальный: 4...20 мА / 0...10 В |
| Эксплуатация | |
| Рабочая температура | -20…+55 ⁰С |
| Средний срок службы | 8 лет |
| Гарантия | 2 года |
