СП3хх сенсорные панели оператора 7-15” с Modbus

Name: СП3хх сенсорные панели оператора 7-15” с Modbus
Brand: ОВЕН

Панели ОВЕН СП3хх показывают технологические параметры, принимают команды оператора и ведут архив значений или событий. Проект интерфейса создают в среде «Конфигуратор СП300» для совместной работы с контроллерами, реле, частотными преобразователями и регуляторами. Доступные порты и способы обмена различаются у базовых и расширенных исполнений серии.

от 32 940 ₽

Выбрать исполнение · 5 Документация ↓

Подобрать исполнение

Найдено 5 из 5

Сбросить

Параметры для подбора есть у 5 из 5 исполнений. Выбор фильтра оставляет только исполнения с подтверждённым значением.

Артикул	Дисплей · Диагональ, дюймы	Дисплей · Разрешение, пиксель	Дисплей · Рабочая зона, мм	Цена
СП310-Р	10,1’’	800×480	219,6×131,7	61 305 ₽
СП310-Б	10,1’’	800×480	219,6×131,7	52 765 ₽
СП307-Р	7’’	800×480	154,1×85,9	41 175 ₽
СП307-Б	7’’	800×480	154,1×85,9	32 940 ₽
СП315-Р	15,6’’	1366×768	344,2×193,5	156 160 ₽

До четырёх исполнений

ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Что сделать с проектом СП270 при переходе на СП3хх?

Предусмотрите импорт проекта в новое ПО перед загрузкой в панель. СП3хх настраивается в «Конфигураторе СП300»; после импорта нужно проверить экраны и обмен с оборудованием, а конкретную модель выбрать по интерфейсам и монтажу.

Питание

Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.

Параметры для проверки: Номинальное напряжение питания, В.

Напряжение на выходе

Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.

Параметры для проверки: Номинальное напряжение питания, В.

Монтаж

Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.

Параметры для проверки: Габаритные размеры (ширина × высота × глубина), мм.

Температурные условия

Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.

Параметры для проверки: Рабочая температура, °C.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Наименование	Значение
	СП307-Б	СП310-Б	СП307-Р	СП310-Р	СП315-Р
Аппаратные характеристики
Процессор	AT91SAM9G35-CU
Частота, МГц	400
Объем Flash-памяти, Мб	128
Допустимое число циклов перезаписи Flash-памяти на блок данных	75 000
Оперативная память, Мб	128
Часы реального времени (RTC)	Есть, энергонезависимые¹
Звук	Пьезоизлучатель, с возможностью управления из программы
DIP-переключатели	4 шт. (два – свободно программируемые)
Дисплей
Тип дисплея	TFT LCD
Тип подсветки	LED (светодиодная подсветка)²
Кол-во цветов	16,7 млн (TrueColor)
Диагональ, дюймы	7’’	10,1’’	7’’	10,1’’	15,6’’
Разрешение, пиксель	800×480				1366×768
Рабочая зона, мм	154,1×85,9	219,6×131,7	154,1×85,9	219,6×131,7	344,2×193,5
Яркость, кд/м²	200				250
Контрастность	500:1
Время наработки на отказ подсветки, часов	Не менее 50 000 при температуре 25 °C
Интерфейсы

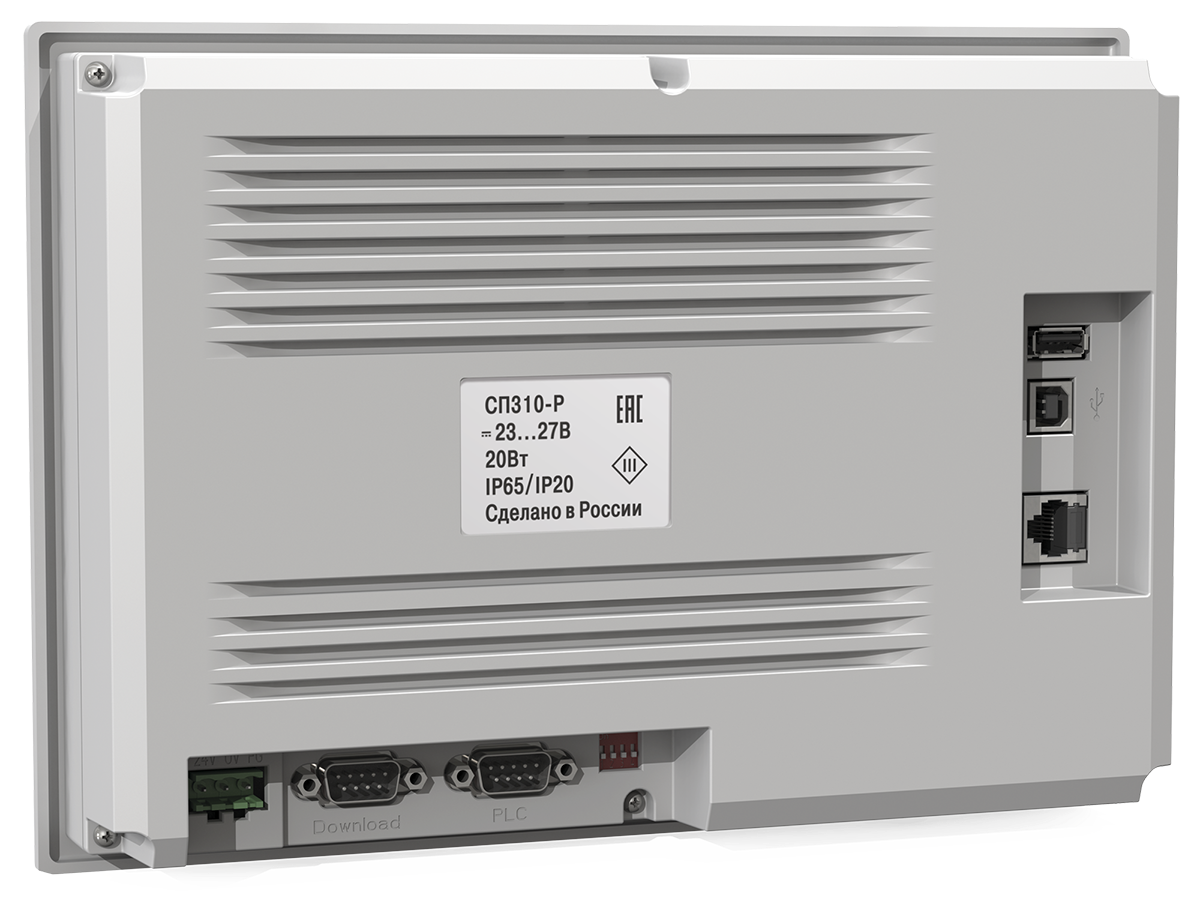

COM-порты	1 × RS-232/RS-485 (Download-порт/DB9M) – для подключения устройств и загрузки проектов³ 1 × RS-232/RS-485 (PLC-порт/DB9M) – для подключения устройств Гальваническая изоляция отсутствует Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми⁴ Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master)⁵
USB Device	1 × USB 2.0 B - для загрузки проектов
Ethernet	Нет		1 × 10/100 Мбит/c (RJ45) – для подключения устройств Поддерживаемые протоколы: Modbus TCP (Master/Slave)⁶
USB Host	Нет		1 × USB 2.0 A - для архивов и импорта файлов Поддерживаемые файловые системы: FAT16/FAT32 Поддерживаемый размер накопителей: до 32 Гб
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения, В	23…27
Номинальное напряжение питания, В	24
Макс. потребляемый ток, А	0,25	0,27	0,25	0,27	0,75
Макс. потребляемая мощность⁷, Вт	8	10	8	10	20
Корпус
Конструктивное исполнение	Для щитового крепления
Тип вентиляции	Естественная вентиляция
Виброустойчивость	В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры (ширина × высота × глубина), мм	200,4×146,9×49	272,2×191,7×51,2	200,4×146,9×49	272,2×191,7×51,2	410,0×270,0×65,0
Установочные размеры (ширина × высота), мм	192,0×138,5	260,7×180,2	192,0×138,5	260,7×180,2	397,5×257,5
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны	IP65
- со стороны разъемов	IP20
Общие характеристики
Рабочая температура, °C	0…50
Рабочая влажность, %	10…90 (без конденсации)
Температура хранения, °C	-20…+60
Масса брутто, кг	1	1,5	1	1,5	4
Средний срок службы, лет	10
Среднее время наработки на отказ, часов	75 000
Прикладное ПО	Конфигуратор СП300

¹ Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
² Яркость подсветки может быть изменена программно (только на СП307 и СП310).
³ Данный способ загрузки проектов является резервным, основной – через порт USB-B.
⁴ При работе с портом запросы панели дублируются по обоим интерфейсам. Адресация устройств должна быть уникальной на уровне порта.
⁵ Доступна работа с COM-портами через макросы, что дает возможность реализации нестандартных протоколов.
⁶ Поддерживается до 8 TCP Slave-устройств.
⁷ При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
