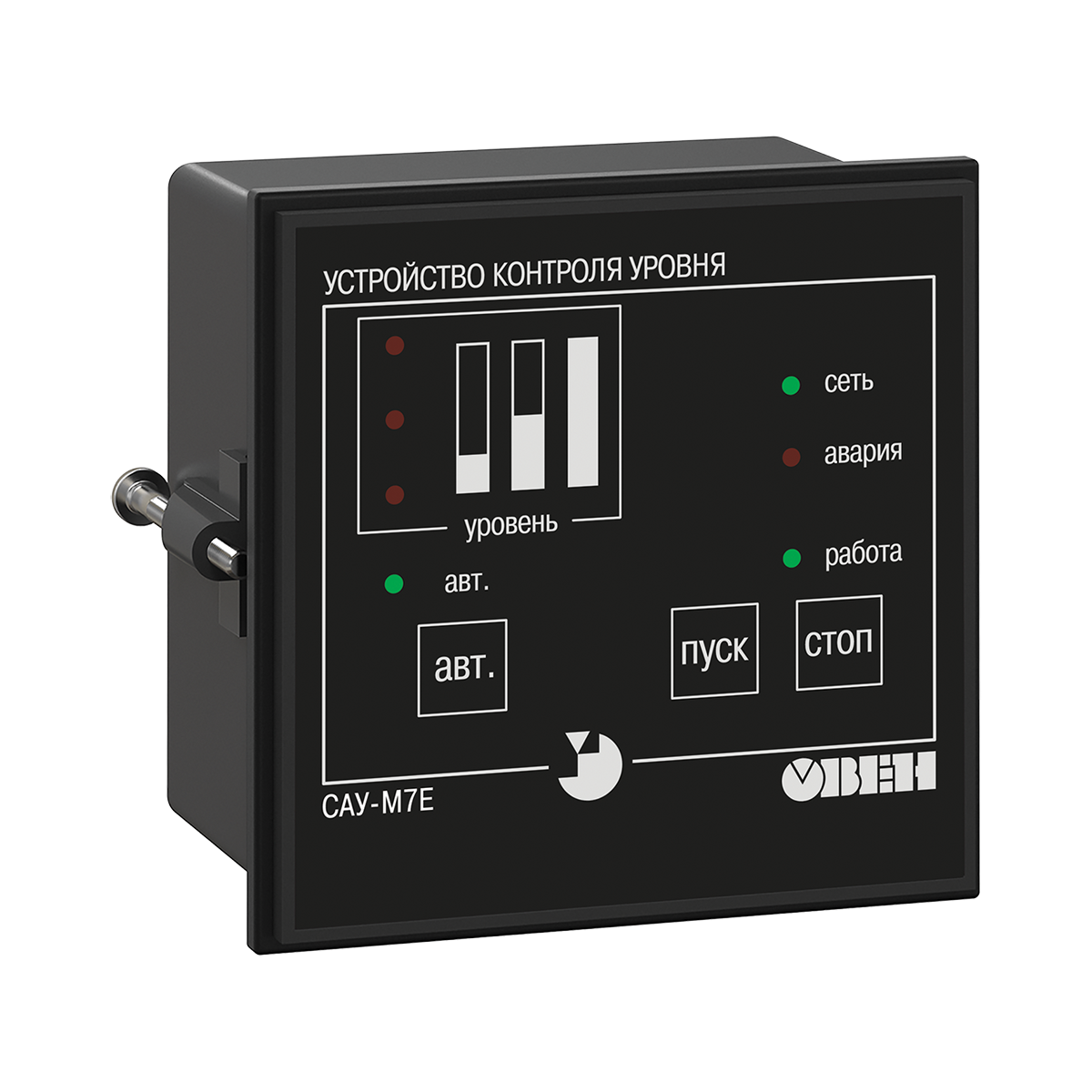

Изображения модели и серии. Внешний вид зависит от исполнения.
Регулятор ОВЕН САУ-М7Е контролирует жидкий или сыпучий материал по сигналам трёх датчиков уровня. Заложенная логика управляет заполнением, осушением либо поддержанием запаса в котле, водонапорной башне, зернохранилище или другой ёмкости. Для монтажа доступны настенное и щитовое исполнения корпуса.
Укажите жидкую или сыпучую среду, расположение трёх датчиков и требуемый режим — заполнение либо опорожнение. Датчики подбираются по среде и выходному сигналу; общая поддержка нескольких типов не означает пригодность любого датчика для материала в резервуаре.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Номинальное напряжение питания прибора; Допустимые отклонения напряжения питания от номинального значения; – напряжение источника питания.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное напряжение питания прибора.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Типы датчиков.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Номинальное напряжение питания прибора | 220 В частотой 50 Гц |
| Потребляемая мощность, не более | 6 ВА |
| Допустимые отклонения напряжения питания от номинального значения | –15...+10 % |
| Количество каналов контроля уровня | 3 |
| Типы датчиков | кондуктометрические, поплавковые, |
| Источник питания активных датчиков: | |
| – напряжение источника питания | 12±1,2 В |
| – максимальный ток нагрузки | 50 мА |
| Количество встроенных выходных реле | 2 |
| Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле | 8 А при 220 В 50 Гц (cos φ > 0,4) |
| Сопротивление жидкости, вызывающее срабатывание канала контроля | не более 500 кОм |
| Габаритные размеры и степень защиты корпуса: | |
| – настенный Н | 130×105×65 мм, IP44 |
| – щитовой Щ1 | 96×96×70 мм, IP54 со стороны передней панели |
| Температура окружающего воздуха | +5...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги) | не более 90 % |
