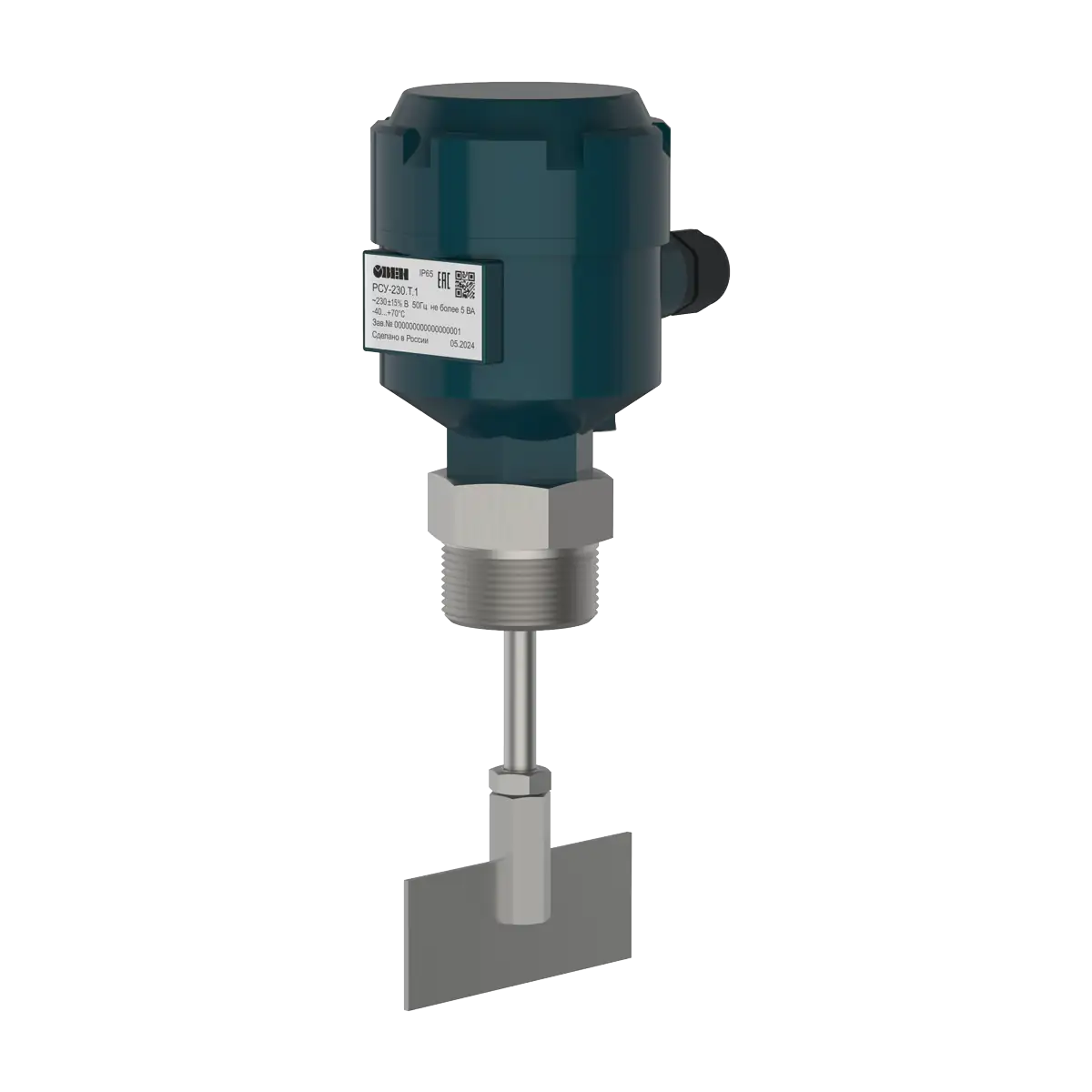

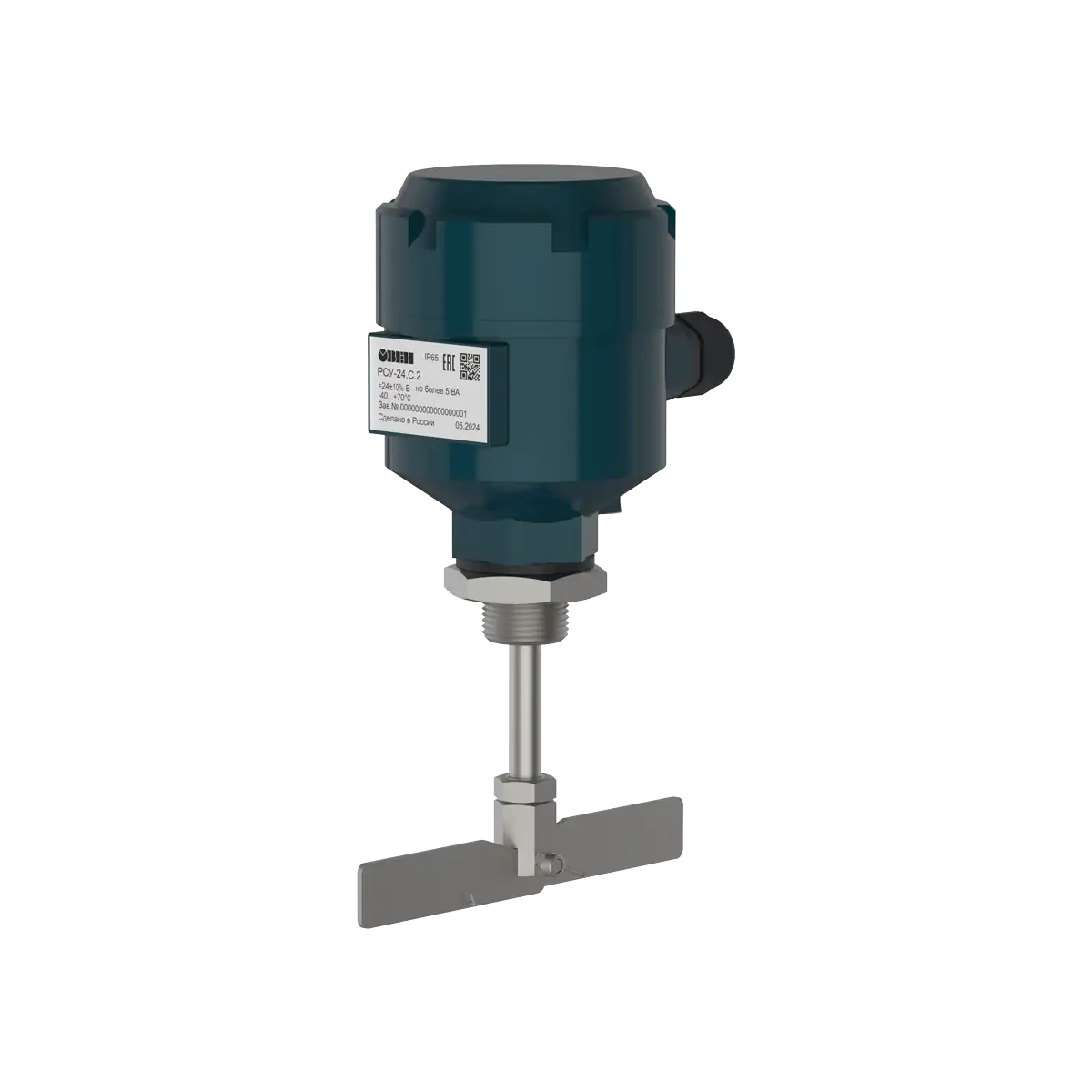

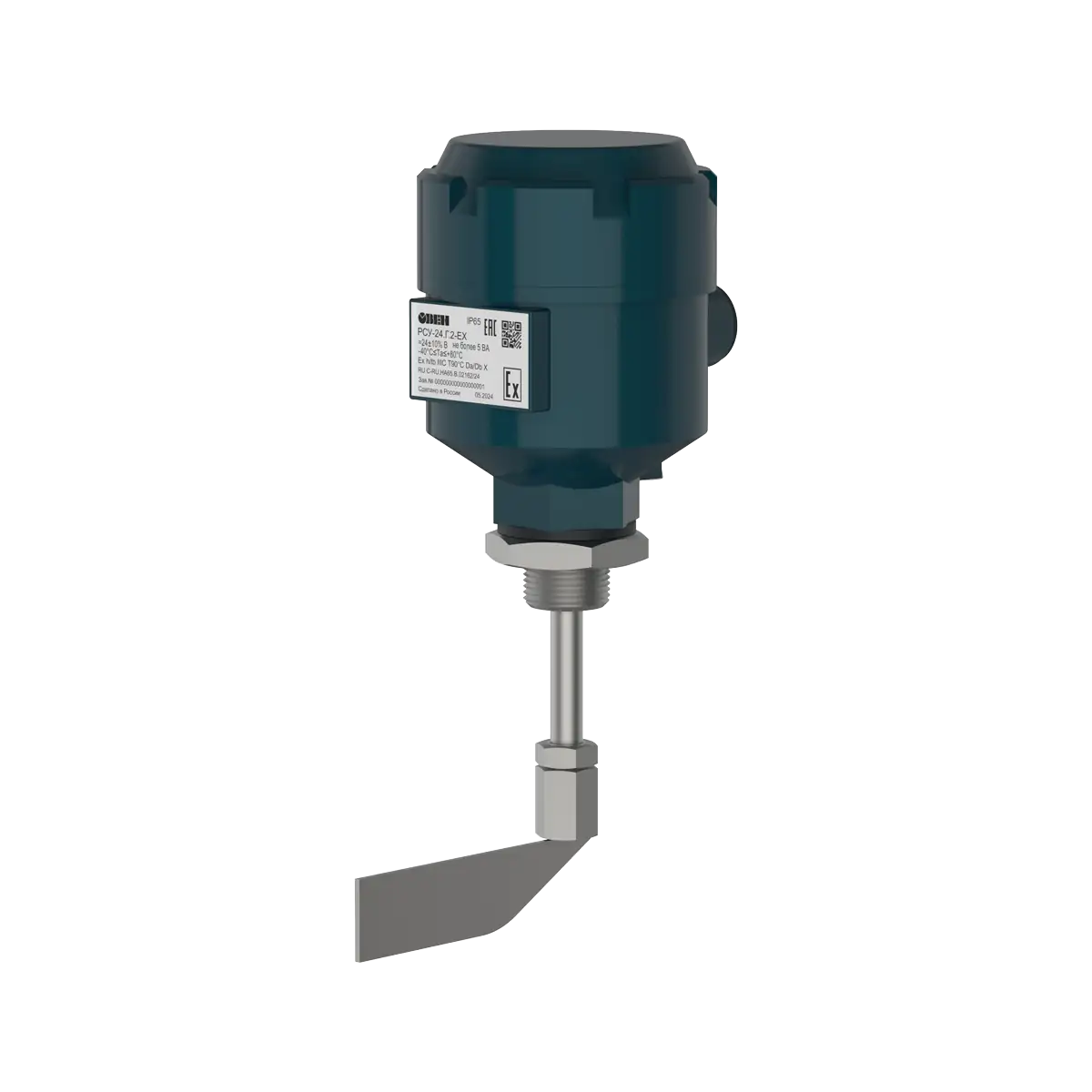

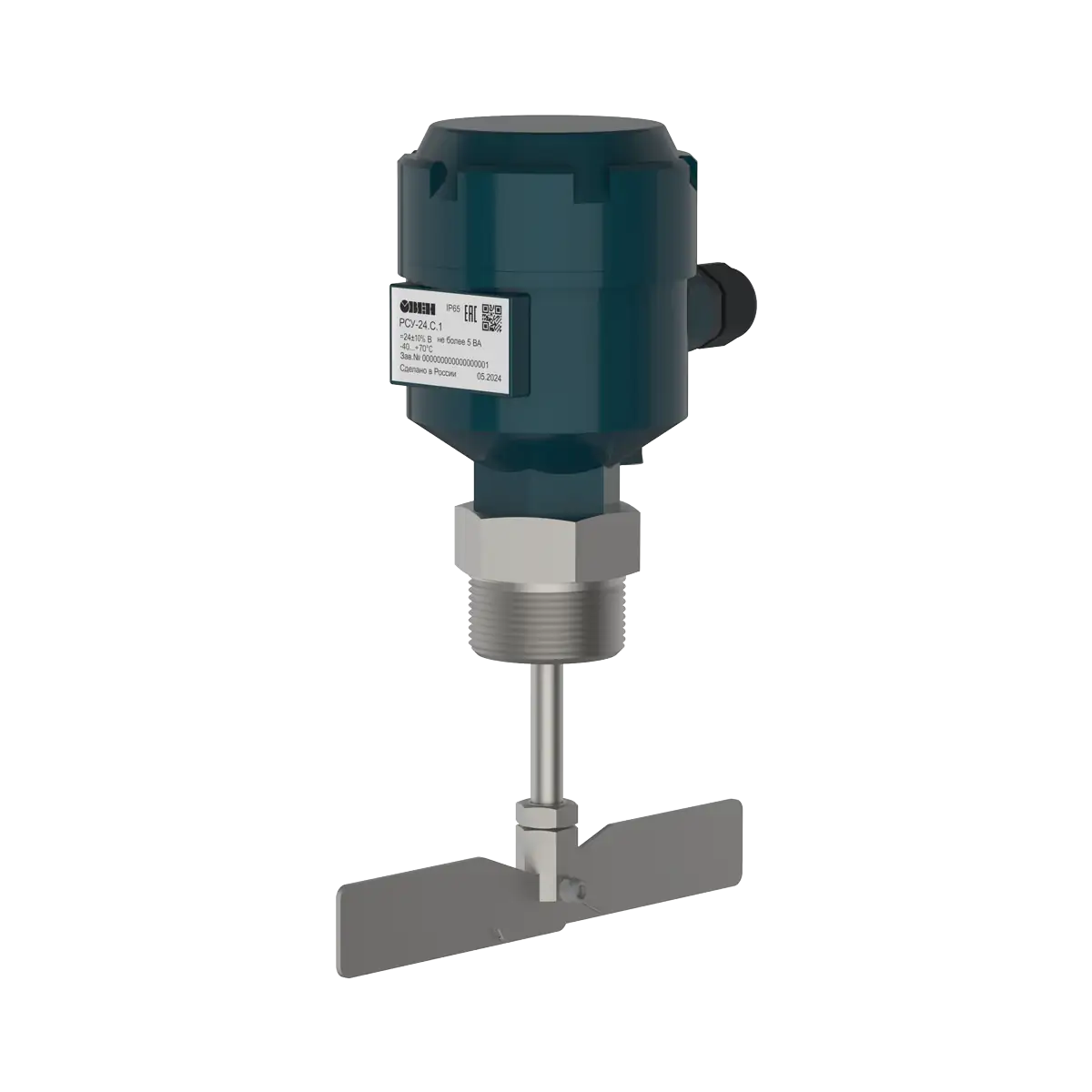

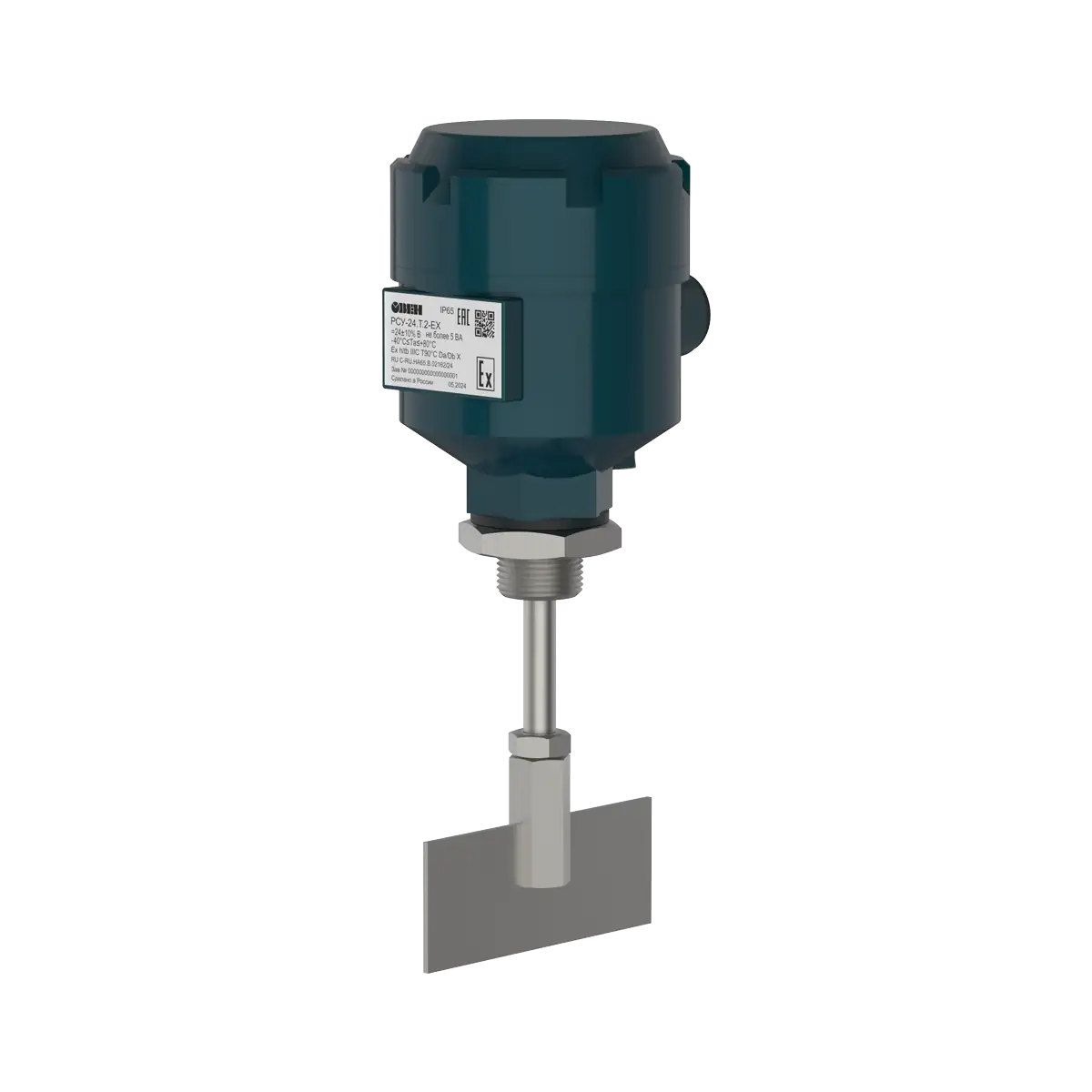

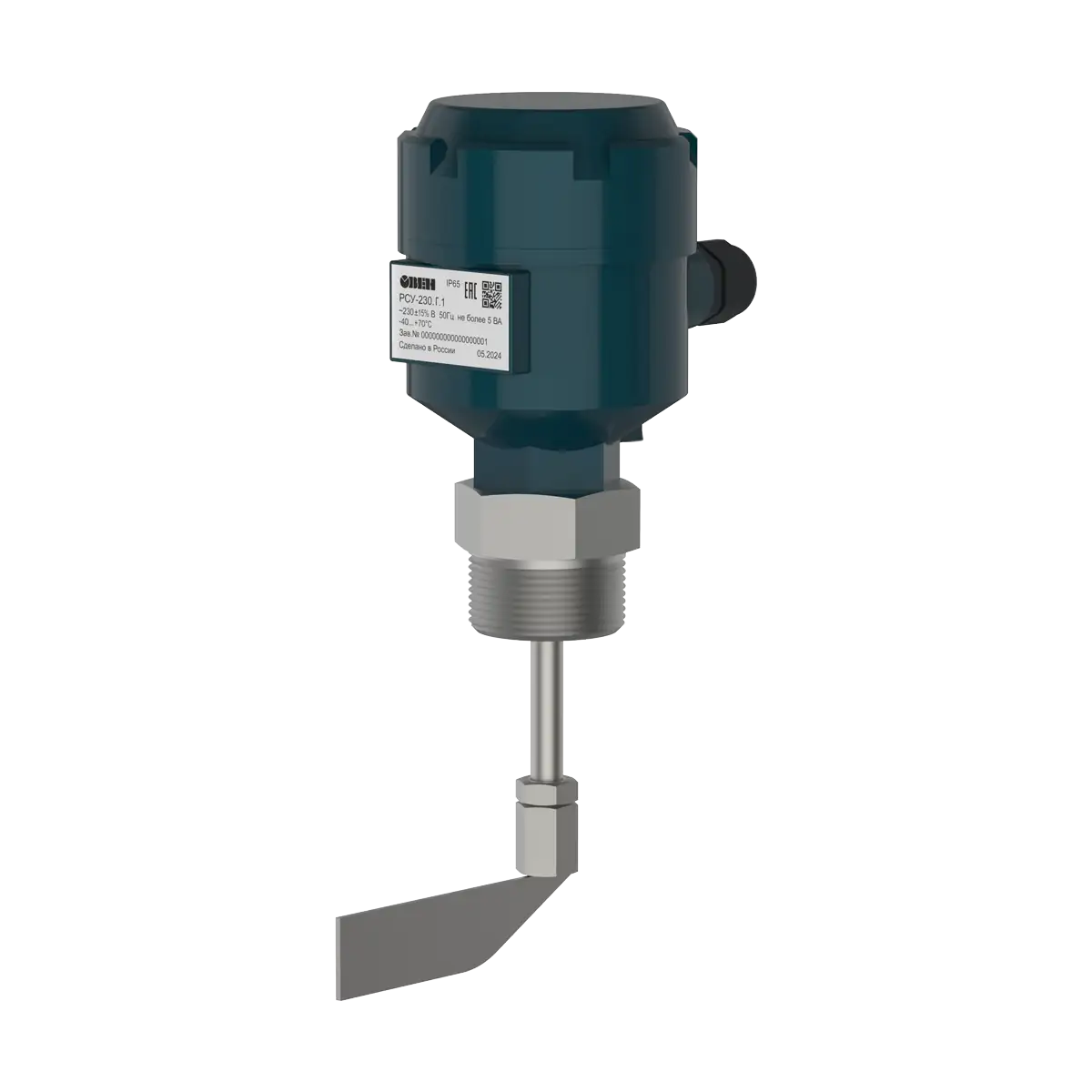

Увеличить ↗Изображения модели и серии. Внешний вид зависит от исполнения.
Ротационный сигнализатор ОВЕН РСУ контролирует достижение заданного уровня сыпучего продукта. Пока лопасть вращается, пространство свободно; материал останавливает её, и реактивный момент двигателя формирует сигнал уровня. Тип резьбового присоединения выбирают по месту монтажа.
Укажите сыпучую среду и условия в точке установки лопасти. Срабатывание происходит при остановке вращения лопастей продуктом; форму лопасти и монтаж нужно подобрать так, чтобы этот принцип соответствовал поведению материала в ёмкости.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Коммутируемый ток, не более.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Варианты присоединительной резьбы.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса по ГОСТ 14254-2015.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Температура окружающей среды (общепром.); Температура рабочей среды (общепром.); Температура окружающей среды; Температура рабочей среды.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение | |
| РСУ-230.Х.Х(-ЕХ) | РСУ-24.Х.Х(-ЕХ) | |
| Электрические параметры | ||
| Напряжение питания | ~230 ± 15 % В | =24 ± 10 % В |
| Коммутируемый ток, не более | 4 А | 10 А |
| Максимальная потребляемая мощность | 5 ВА | |
| Безопасность | ||
| Степень защиты корпуса по ГОСТ 14254-2015 | IP65 | |
| Маркировка взрывозащиты | Ex h/tb IIIC T90°C Da/Db | |
| Сопротивление изоляции (вход-корпус), не менее | 100 МОм | |
| Конструктивные параметры | ||
| Варианты присоединительной резьбы | РСУ-Х.Х.1 – G1½ (без гайки) РСУ-Х.Х.2 – G¾ (с установочной гайкой) | |
| Диаметр наружной оболочки соединительного кабеля | 7...12 мм | |
| Сечение соединительных проводов | 0,5...1,5 мм2 | |
| Условия эксплуатации | ||
| Температура окружающей среды (общепром.) | -40…+70 °С | |
| Температура рабочей среды (общепром.) | -40…+80 °С | |
| Плотность рабочей среды | От 300 кг/м3 | |
| Рабочее давление | 84...106,7 кПа | |
| Параметры предельных состояний для взрывозащищенного исполнения | ||
| Напряжение питания | ~230 + 15 % В | =24 + 10% В |
| Коммутируемый ток, не более | 4 А | 10 А |
| Максимальная потребляемая мощность, не более | 5 ВА | |
| Температура окружающей среды | -40 °С ≤ Ta ≤ +80 °С | |
| Температура рабочей среды | -40 °С ≤ Ta ≤ +80 °С | |
| Прочее | ||
| Средняя наработка на отказ, не менее | 50000 часов | |
| Средний срок службы, не менее | 5 лет | |
| Масса в упаковке, не более | 1,3 кг | |
